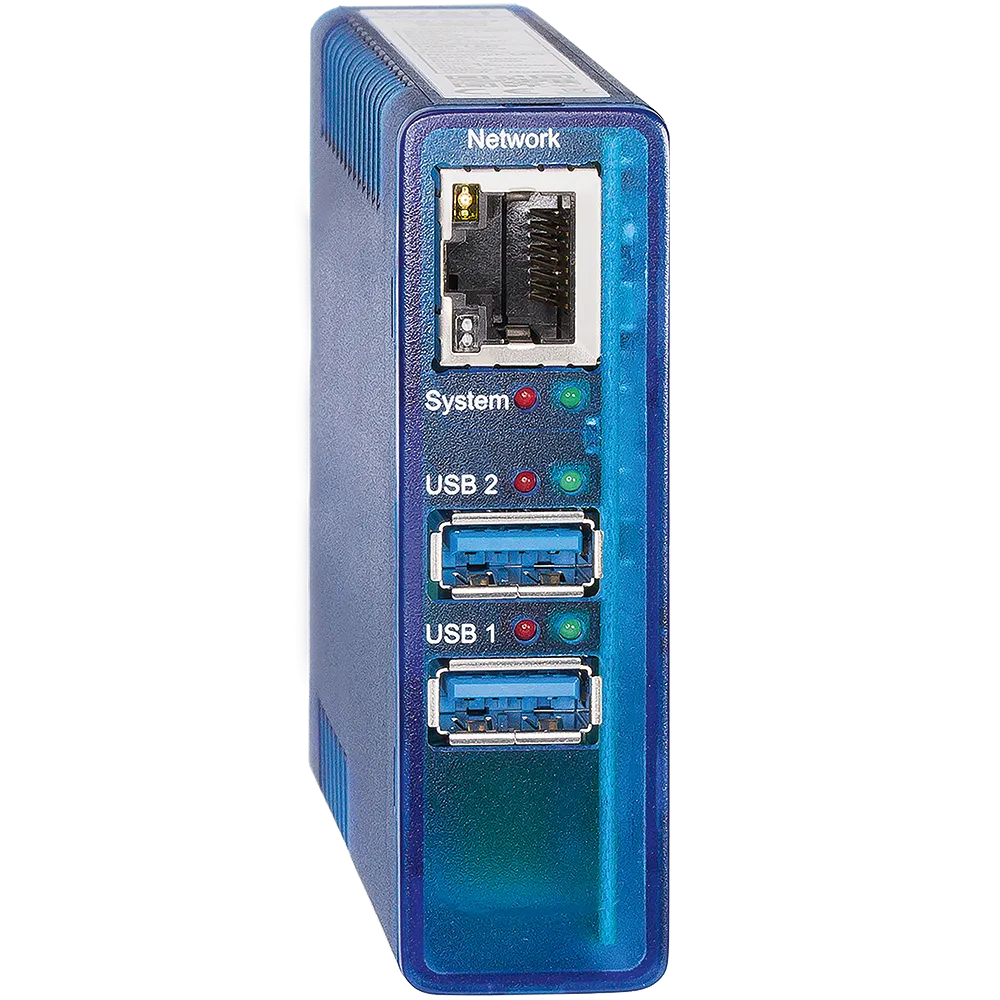

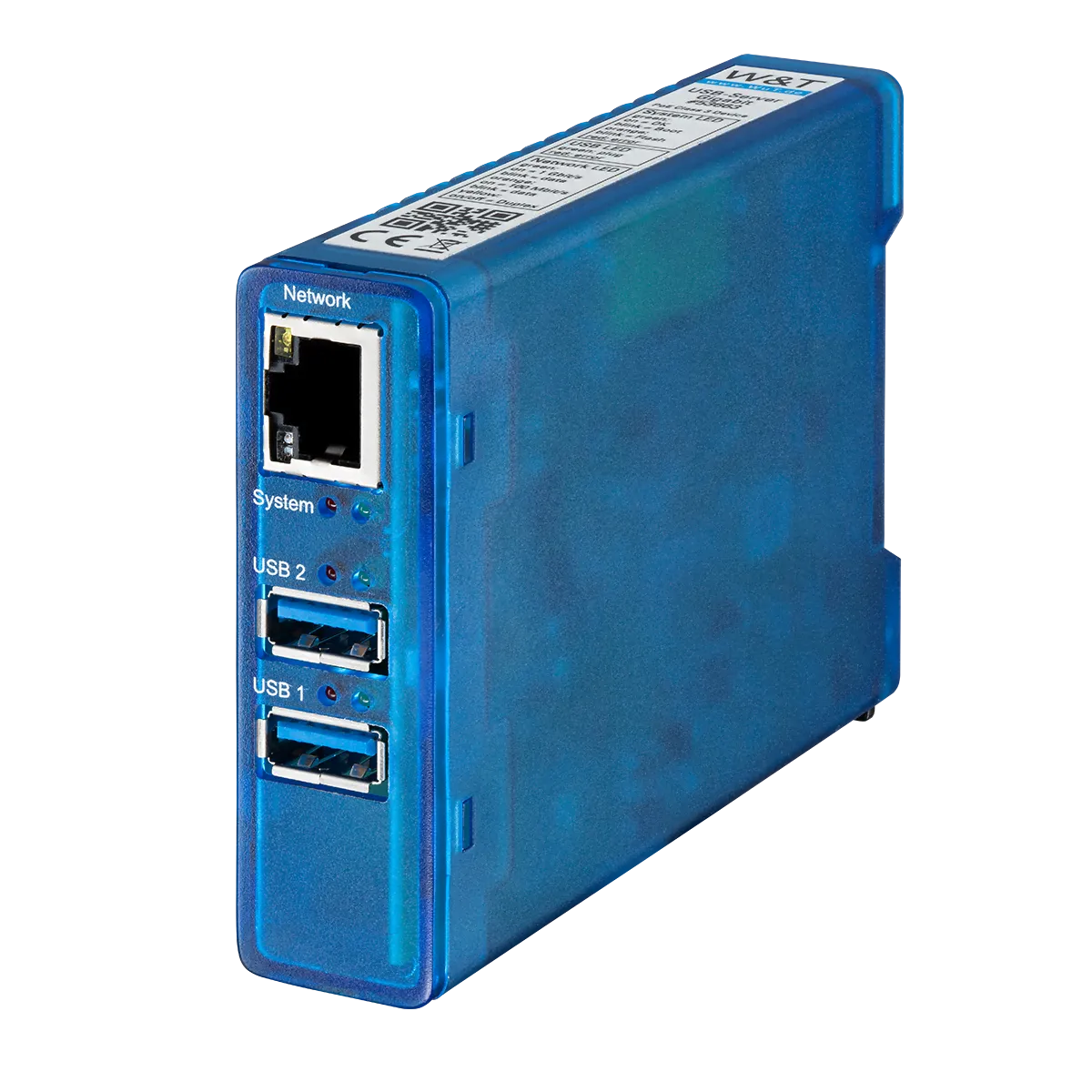

USB-Server HT는 고온 환경에서도 안정적으로 동작하도록 설계된 Ethernet-USB 서버로, 열화상 카메라 및 파이로미터를 원격으로 제어할 수 있습니다. USB 기반 장비를 이더넷을 통해 PC와 연결해 최대 100 m 거리에서 운용할 수 있으며, 서버와 적외선 센서 간 거리는 추가로 20 m까지 확장 가능합니다. 0~60 °C의 주변 온도 범위에서 안정적으로 동작하며, USB 2.0과 완벽히 호환되고 Fast Ethernet을 통해 최대 100 Mbit/s의 데이터 전송 속도를 지원합니다. 두 개의 독립적인 USB 포트를 제공하며, TCP/IP, 라우팅, DNS를 포함한 완전한 네트워크 기능을 지원합니다. 또한 500 VRMS 갈바닉 절연을 적용해 높은 신뢰성을 확보했습니다. 웹 기반 관리를 통한 원격 설정이 가능하며, PoE 또는 외부 24–48 V DC 전원으로 유연한 전원 공급이 가능합니다.
- USB 2.0 호환
- 데이터 전송 속도: 1.5 / 12 / 480 Mbit/s, 등시성(Isochronous) 전송 모드
- 이더넷 속도: 최대 100 Mbit/s (Fast Ethernet)
- 라우팅 및 DNS를 포함한 완전한 TCP/IP 지원
- 독립 USB 포트 2개
- 웹 기반 관리(Web-Based Management)를 통한 원격 구성 가능
- PoE 또는 외부 전원(24–48 V DC) 공급 가능
-
Specification
일반 사양 (General Specification)
- 환경 등급: IP20
- 작동 온도: 0 °C ~ 60 °C
- 보관 온도: -40 °C ~ 85 °C
- 상대 습도: 5 – 95 %, 비응축
- 하우징 재질: 플라스틱
- 무게: 200 g
- 크기: 105 x 75 x 22 mm
인터페이스 보드 특징 (Interface Board Characteristics)
- 이더넷 네트워크 속도: 10/100 Base-T 자동 감지 (최대 100 Mbit/s)
- 이더넷 프로토콜: TCP/IP: Socket
- 보조 프로토콜: ARP, DHCP, HTTP, PING, 인벤토리 관리, 그룹 관리
- 이더넷 포트: 1x RJ45
- USB 속도: 1.5 / 12 / 480 Mbit/s (Low-/Full-/High Speed)
- USB 포트: 2x USB A 포트
- USB 프로토콜: 1.0 / 1.1 / 2.0, Control / Bulk / Interrupt / Isochronous
전기 사양 (Electrical Parameters)
- 전원 공급: Power-over-Ethernet(PoE) Class 3 (6.49–12.95 W) 또는 나사 단자 DC 24–48 V (+/-10 %)
- 전류 소모: 외부 전원(24 V DC) USB 장치 미사용 시 약 120 mA / 외부 전원(24 V DC) USB 장치 2개(각 2.5 W) 사용 시 약 420 mA
- 갈바닉 절연: > 500 VRMS (네트워크 연결)
-
Product Description
USB-Server HT는 고온 환경에 대응하는 USB-이더넷 인터페이스로, 열화상 카메라와 파이로미터를 원격으로 제어할 수 있습니다. 최대 120 m 거리까지 연결이 가능하며, 0~60 °C의 환경에서도 안정적으로 동작합니다. USB 2.0과 호환되어 최대 100 Mbit/s의 데이터 전송 속도를 지원하고, USB 포트 2개, TCP/IP 지원, 500 VRMS 갈바닉 절연을 제공합니다. 또한 원격 설정이 가능하며, PoE 또는 24–48 V DC 전원으로 구동할 수 있습니다.
-
Downloads
-
FAQs
-
Scope of Supply- USB-Ethernet 컨버터 1개
- 24 V DC 전원 공급 장치 1개
-
