제품소개

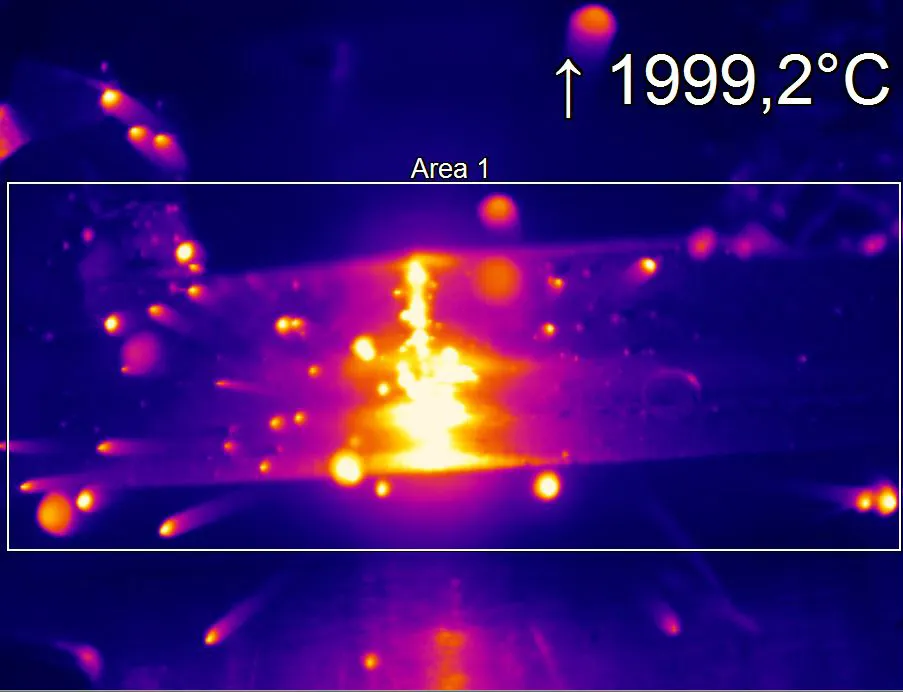

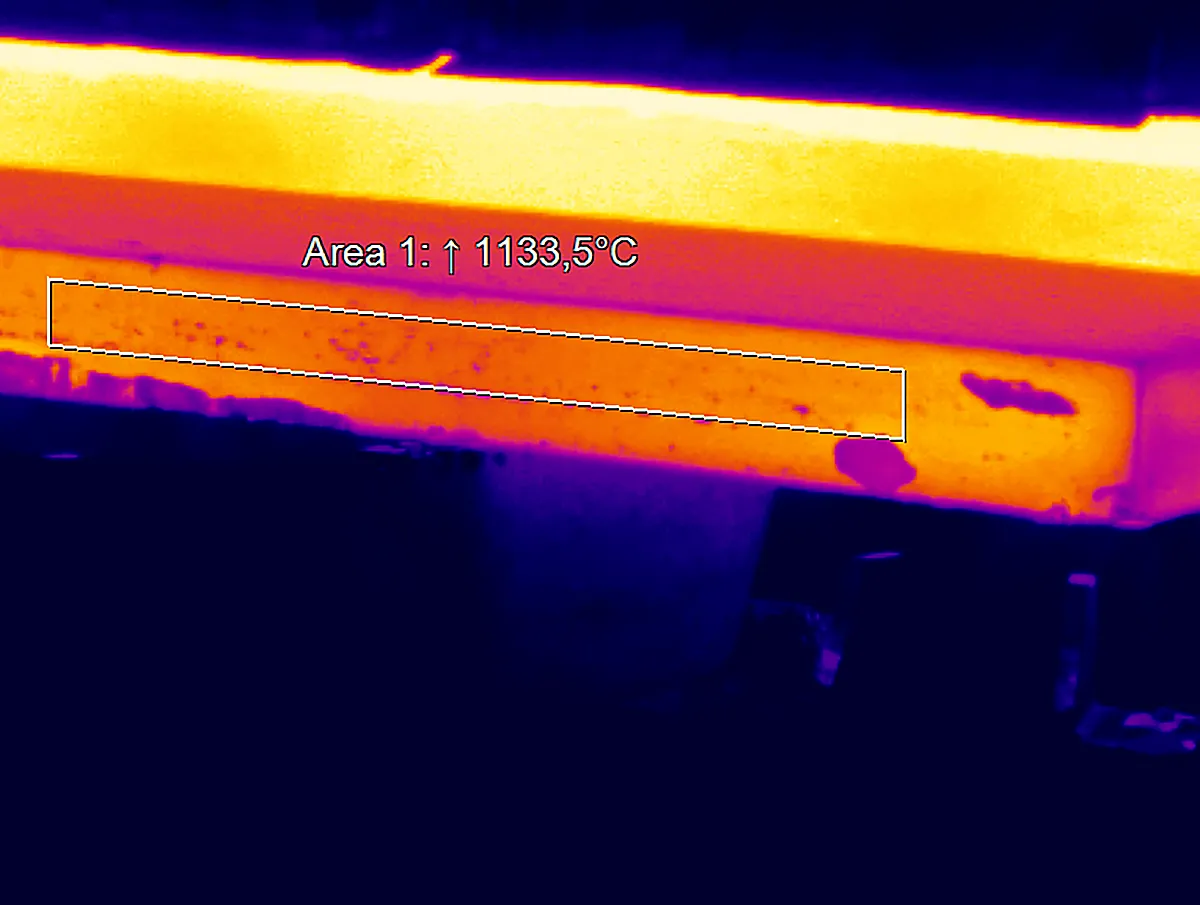

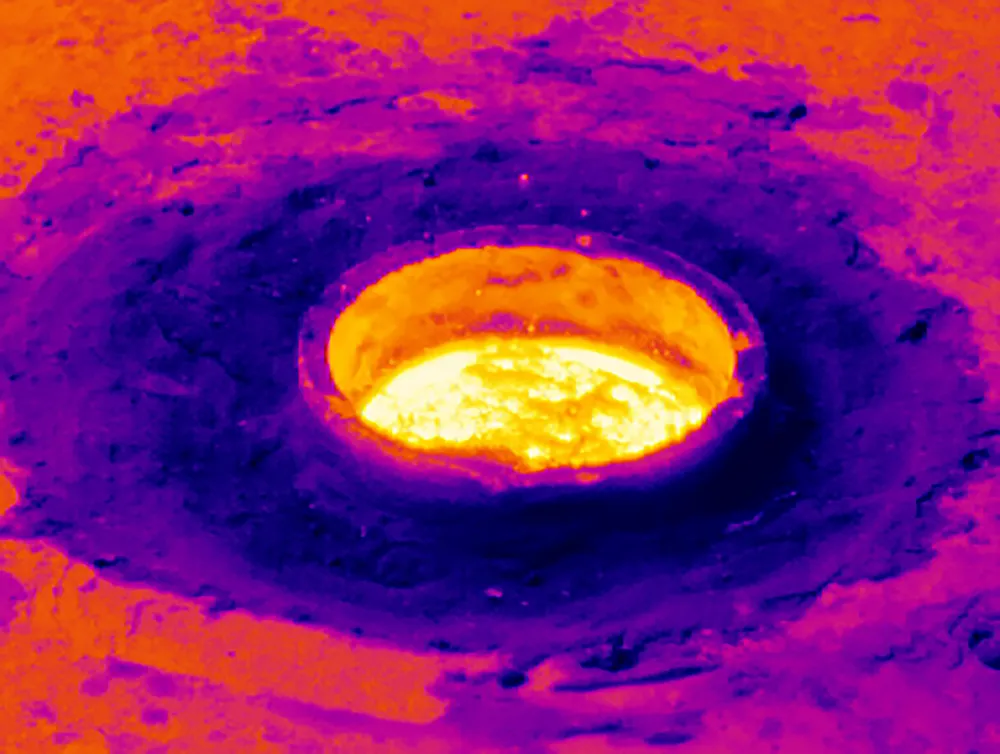

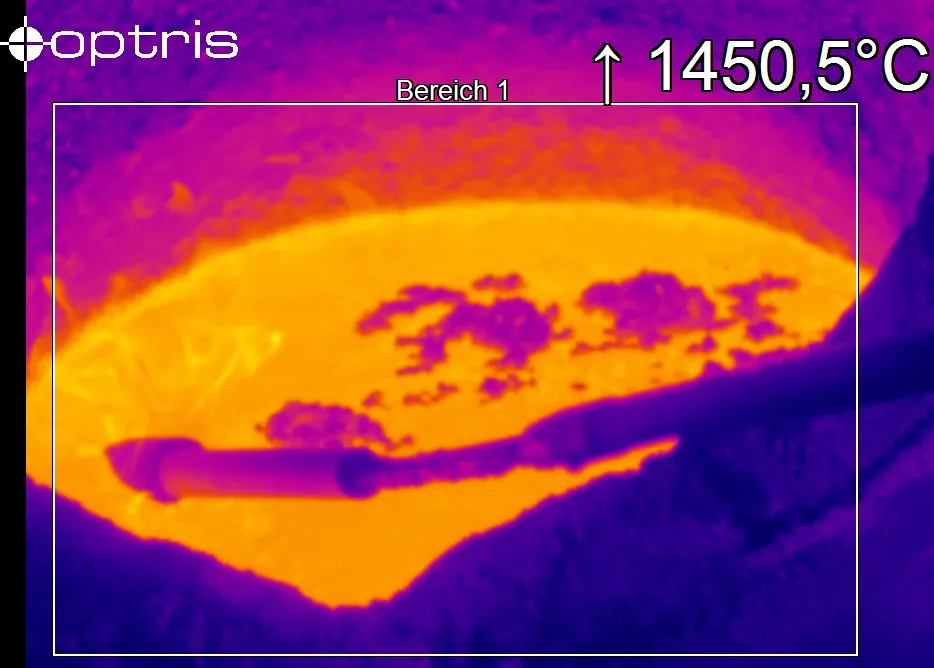

Optris PI 05M은 용융 금속 합금과 NIR 및 CO₂ 레이저 공정을 위해 설계된 초단파장 열화상 카메라입니다. 이 적외선 카메라는 0.50~0.54 μm 대역에서 작동하며, 고온의 반사율이 높은 금속 대상도 장파장 시스템 대비 높은 방사율과 낮은 반사 오류로 정확하게 측정할 수 있습니다. PI 05M은 고에너지 환경에서도 안정적인 온도 데이터를 제공하며, 900~2450 °C의 연속적인 온도 측정 범위와 높은 정확도로 다양한 산업 공정에서 활용할 수 있습니다.

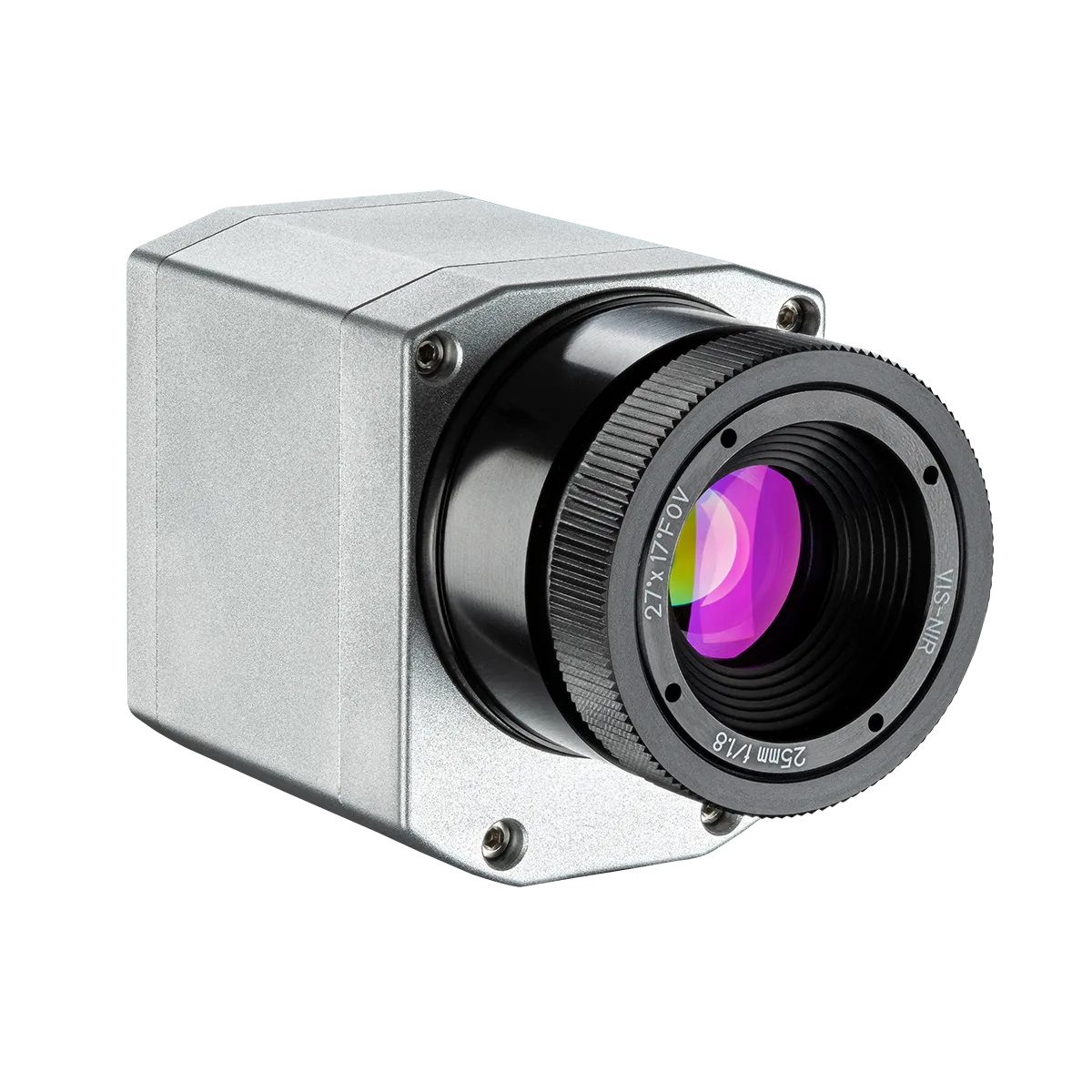

용융 금속 측정용 PI 05M 열화상 카메라는 27° × 17° 렌즈를 장착하여, 사용자가 실용적인 거리에서도 상세한 열화상 이미지와 정밀한 스팟 온도를 측정할 수 있도록 설계되었습니다. 비반사성 재료는 장파장 대역에서 예측 가능한 성능을 보이지만, 금속은 장파장 적외선 센서로 정확한 측정이 어렵습니다. 초단파장 적외선 카메라는 대부분 금속의 방사율 피크에 맞춰져 있어 측정 반복성과 정확성을 향상시킵니다. 또한 고온에서는 플랑크 법칙에 따라 단파장 신호가 강해지고 방사율 불확실성의 영향이 줄어들어, 장파장 열화상 카메라보다 정밀도, 정확성, 반복성이 뛰어납니다.

카메라는 다양한 촬영 방식을 제공하여 공정 속도에 맞춰 유연하게 사용할 수 있습니다. 764 × 480 픽셀 해상도에서는 32 Hz로 기록하여 풀 프레임 세부 정보를 유지할 수 있고, 382 × 288 픽셀 해상도에서는 80 Hz로 빠르게 움직이는 대상도 블러 없이 추적할 수 있습니다. 또한 72 × 56 픽셀 모드에서는 1 kHz로 밀리초 단위의 빠른 변화도 포착할 수 있으며, 764 × 8 서브 이미지 라인 모드에서는 1 kHz로 라인 스캐너 작업 흐름을 지원하여 스트립이나 심 모니터링에도 적합합니다.

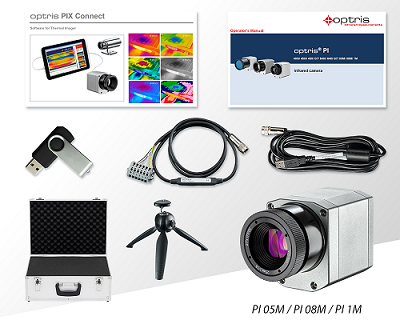

카메라는 USB 연결을 지원하며, 무료 소프트웨어 PIX Connect를 통해 라인 스캐닝, 이미지 병합, 방사 온도 분석을 실시간으로 수행할 수 있습니다. 또한 개발자 키트를 사용하면 사용자가 맞춤형 시스템에 열화상 카메라를 통합할 수 있어 다양한 산업용 응용 프로그램에 최적화되어 있습니다.

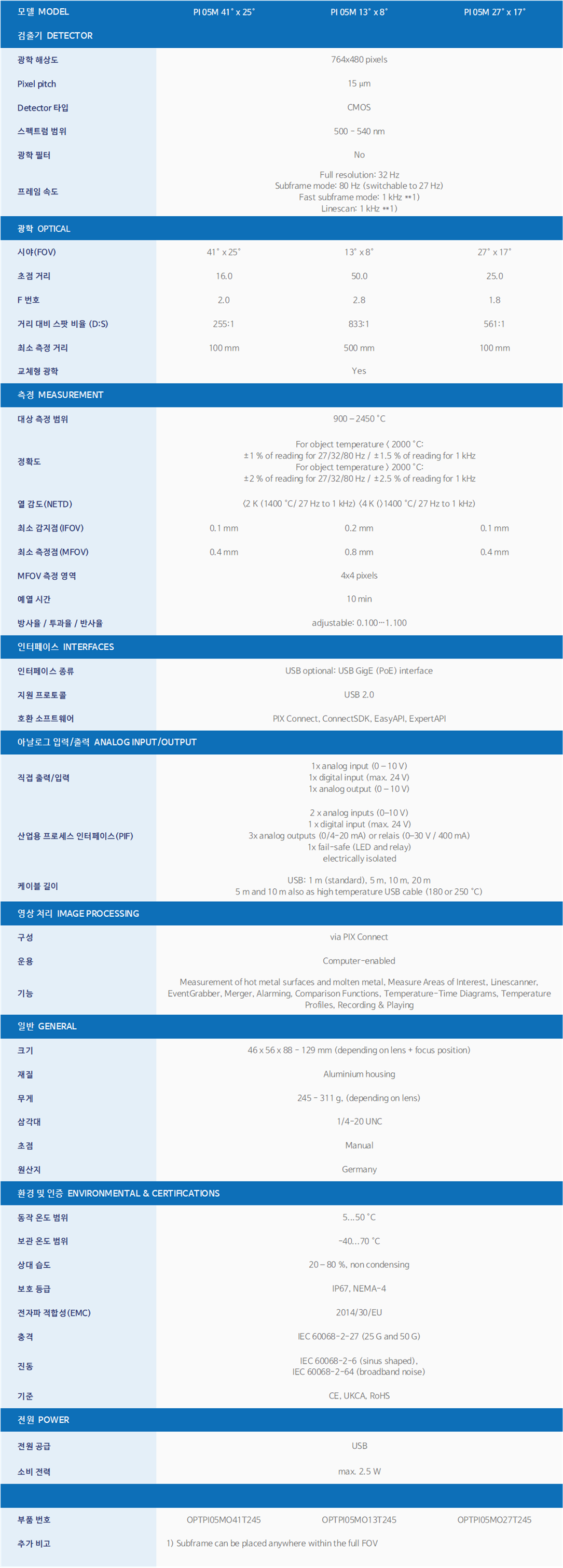

- 최대 764 × 480 픽셀 해상도의 고감도 CMOS 검출기 탑재

- 0.5 µm 파장대로 용융 금속 및 레이저 공정 측정에 적합

- 900°C~2450°C의 넓은 온도 측정 범위

- 최대 1 kHz 프레임 속도로 빠른 공정 측정 가능

- 아날로그/디지털 출력 지원, 1 ms 응답 속도
