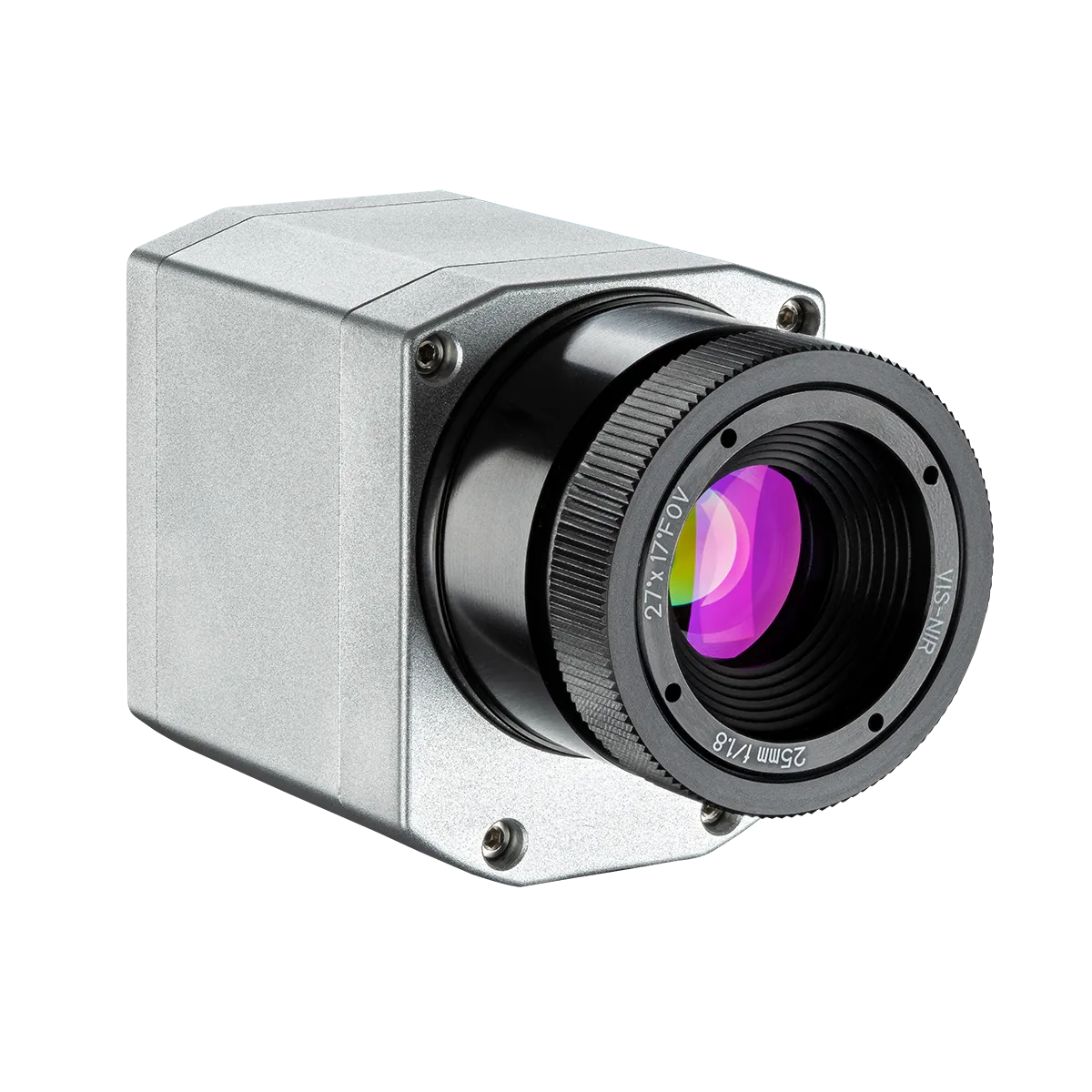

열화상 카메라 PI 시리즈 PI 1M

450 °C ~ 1800 °C

Optris PI 1M은 고온의 반짝이는 금속 표면을 비접촉으로 정확하게 측정할 수 있는 단파장 열화상 카메라입니다. 0.85~1.1 µm 범위에서 동작하며, 금속의 높은 방사율과 반사로 인한 오차를 줄여 신뢰성 있는 온도 데이터를 제공합니다. 철, 강철, 구리, 황동, 주석, 탄소, 합금 및 반도체 등 다양한 금속 소재 측정에 적합합니다.

짧은 파장대는 플랑크 법칙에 따라 방출 복사가 강하게 증가하므로 방사율 불확실성의 영향이 적어 측정 반복성이 뛰어납니다. 덕분에 PI 1M은 밝고 고온인 금속 표면에서도 높은 정확도와 안정성을 제공합니다.

측정 범위는 450°C~1800°C로 단일 범위에서 연속 측정이 가능하며, 강한 거리 대비 측정점 비율(Distance-to-Spot Ratio)로 작은 대상도 원거리에서 정확하게 측정할 수 있습니다. 해상도는 764×480 픽셀에서 32 Hz, 382×288 픽셀에서 80 Hz, 빠른 이벤트 측정을 위해 72×56 픽셀에서 최대 1 kHz까지 지원합니다. 764×8 픽셀의 서브 이미지 모드(1 kHz)는 라인 스캐닝에도 활용 가능합니다.

USB 및 설정 가능한 아날로그/디지털 인터페이스로 제어 시스템과 연결 가능하며, PIX Connect 소프트웨어를 통해 라인 스캔, 이미지 병합, 데이터 기록 및 알람 기능을 수행할 수 있습니다.

고온 환경용 옵션으로 315°C까지 보호 가능한 쿨링 자켓과, 먼지가 많은 환경에서도 광학계를 깨끗하게 유지하는 에어 퍼지 기능이 제공됩니다. 추가로 장착용 하드웨어, 케이블, 레이저용 노치 필터 옵션도 지원합니다.

PI 1M은 독일에서 설계 및 제조되었으며, 정밀성, 속도, 내구성을 갖춘 경제적인 솔루션으로, 금속 가공, 레이저 공정, 연구 분야에서 신뢰할 수 있는 단파장 열화상 카메라입니다.

- 최대 764 × 480 픽셀 해상도의 고감도 CMOS 검출기 탑재

- 1 µm 파장대 감도로 고온 산업 공정 측정에 최적화

- 450°C~1800°C의 넓은 온도 측정 범위

- 최대 1 kHz 프레임 속도로 빠른 공정에서도 정확한 측정 가능

- 1 ms 응답 시간의 아날로그 및 디지털 출력 지원

- 라인 스캐닝 기능 지원

제품 카다로그(한) 제품 카다로그(영)

견적문의

목록으로

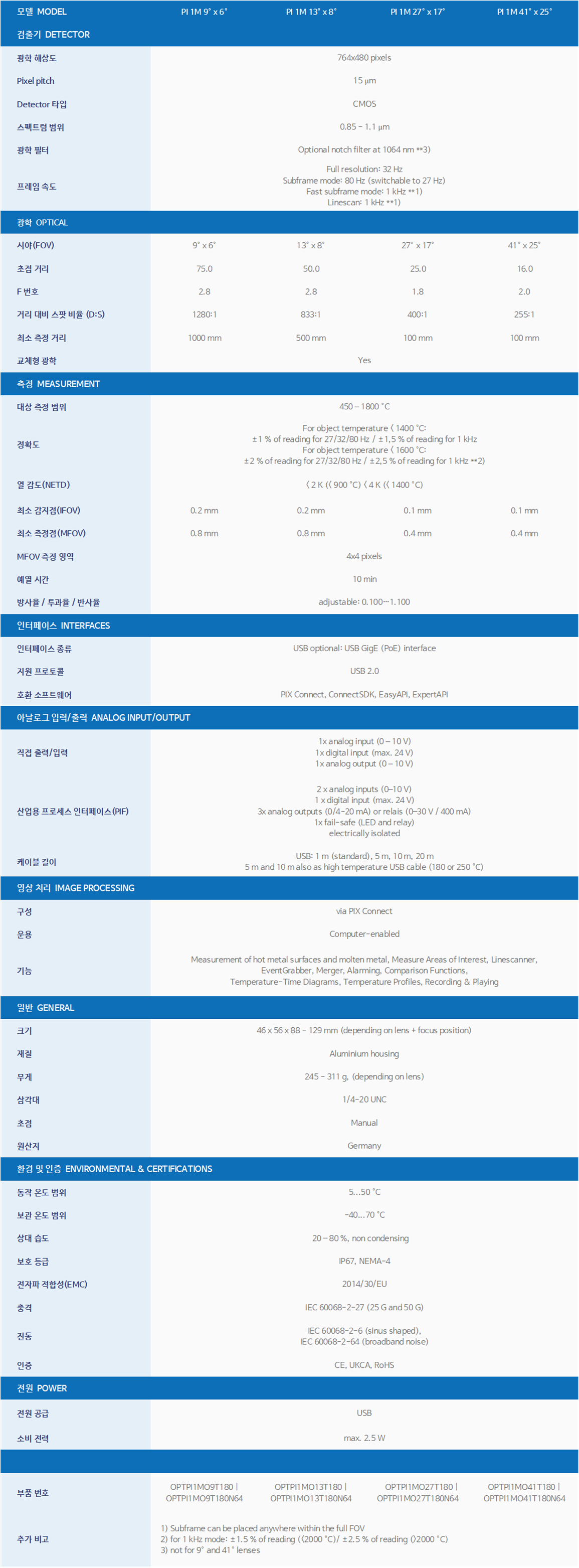

Specification
News
Product Description

Optris PI 1M은 혁신적이면서 경제적이고 정밀한 단파장 열화상 카메라입니다. 0.85~1.1 µm 단파장 범위에서 동작하며, 고온 금속, 철강, 황동, 구리, 주석, 탄소, 세라믹, 반도체 등의 표면 온도를 비접촉으로 정확하게 측정할 수 있습니다. 넓은 온도 측정 범위, 높은 정확도, 조절 가능한 시야각 덕분에 다양한 산업 환경에서 활용 가능합니다.
비반사 소재는 일반적으로 방사율이 높고 일정하지만, 금속과 반짝이는 표면은 장파장 영역에서 방사율이 낮아 측정 결과가 불안정해질 수 있습니다. PI 1M은 이러한 금속 표면과 금속 기반 적층 제조 공정용으로 설계되었으며, 옵션 노치 필터를 통해 거의 모든 레이저 가공 환경에서 사용할 수 있습니다.
짧은 파장대는 대부분 금속의 방사율 최고점과 일치하여 원거리 측정 시 정확도를 높입니다. 또한 플랑크 법칙에 따라 짧은 파장에서는 방출 복사가 크게 증가해 방사율 불확실성이 측정 반복성에 미치는 영향을 줄입니다. 덕분에 밝고 반짝이는 금속 표면에서도 정확하고 안정적인 온도 측정이 가능합니다. PI 1M은 독일에서 설계·제조되어 장파장 열화상 카메라보다 정밀도, 정확도, 반복성이 뛰어나며, 까다로운 산업 환경에서 신뢰할 수 있는 선택입니다.
온도 측정 범위는 450°C~1800°C 단일 범위로 제공되며, 거리 대비 측정점 비율(Distance-to-Spot Ratio)이 높아 원거리에서도 정확한 측정이 가능합니다.
해상도와 프레임 속도 선택도 다양합니다. 764×480 픽셀에서 32 Hz, 382×288 픽셀에서 80 Hz, 빠른 이벤트용 72×56 픽셀에서 최대 1 kHz까지 지원됩니다. 또한 764×8 픽셀, 1 kHz 서브 이미지 모드를 활용하면 라인 스캐닝이 가능해 연속적인 온도 모니터링에 적합합니다.
USB 연결로 컴퓨터와 쉽게 연동되며, PIX Connect 소프트웨어를 통해 라인 스캔, 이미지 병합, 데이터 수집 등 다양한 기능을 활용할 수 있습니다. 연구자와 엔지니어를 위해 개발자용 소프트웨어 키트도 제공됩니다.

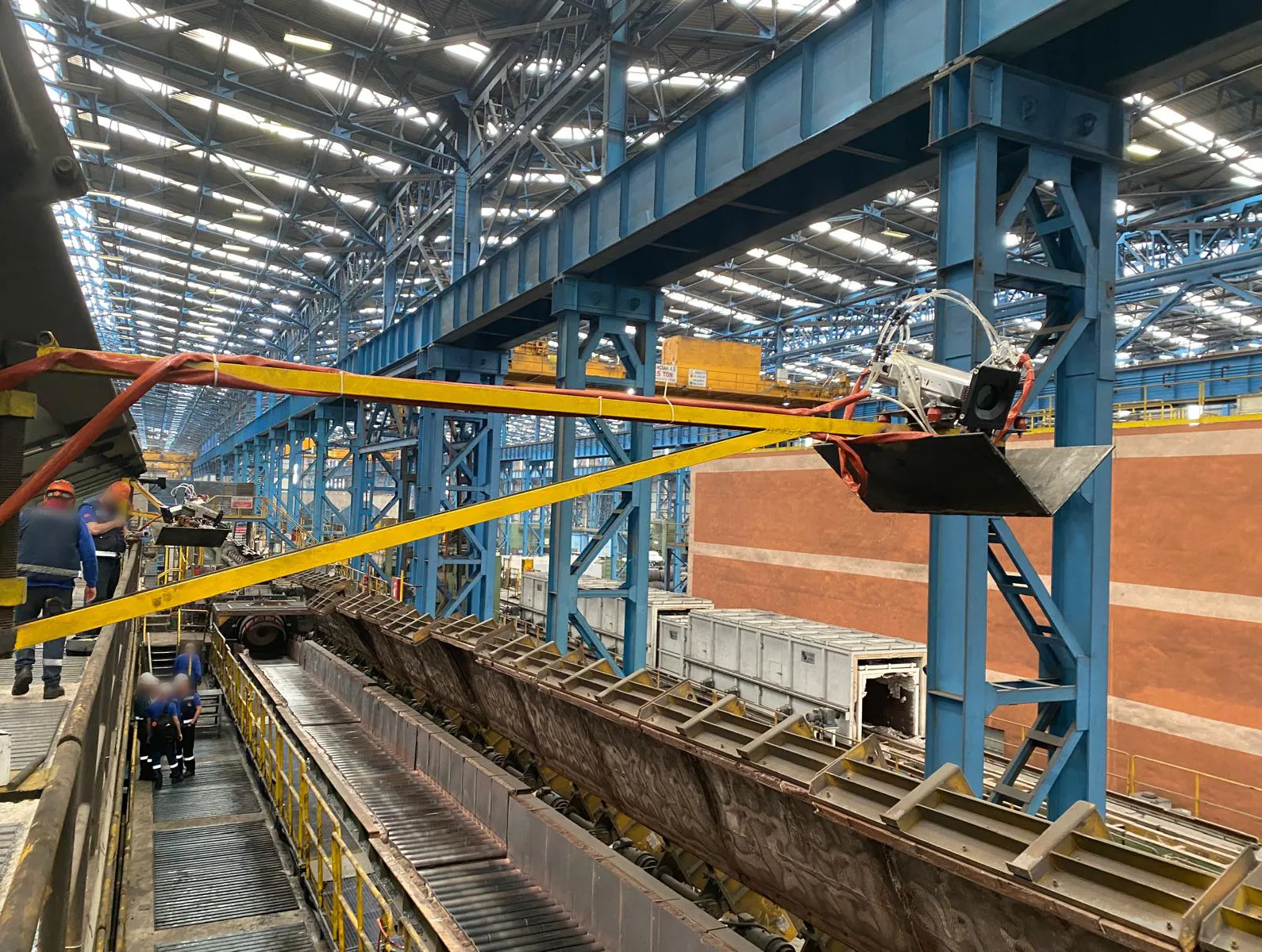

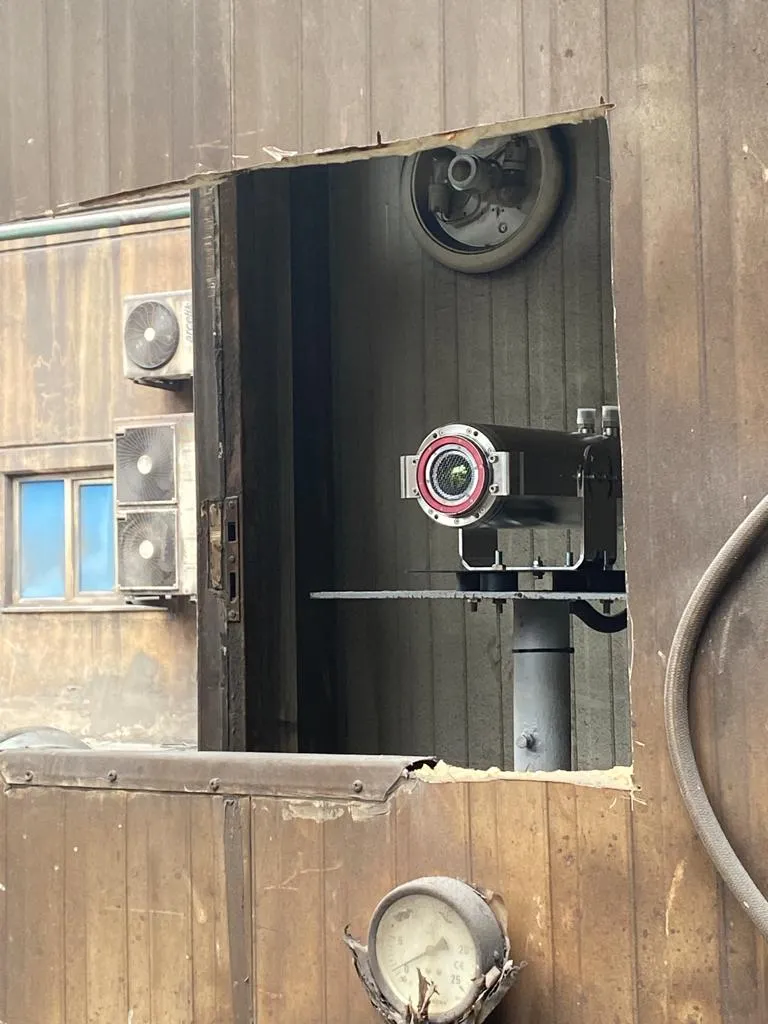

또한 315°C까지 사용 가능한 쿨링 자켓과 먼지가 많은 환경에서도 렌즈를 보호하는 에어 퍼지 기능이 있어, 가혹한 산업 환경에서도 안정적인 측정을 보장합니다.
PI 1M은 장착용 부품, 전기 인터페이스, 케이블과 함께 제공되어 다양한 설치 환경과 공정에 쉽게 통합할 수 있습니다. 정밀성, 속도, 내구성을 갖춘 경제적인 단파장 열화상 카메라로, 금속 가공, 레이저 공정, 연구 등 다양한 산업 분야에서 활용됩니다.

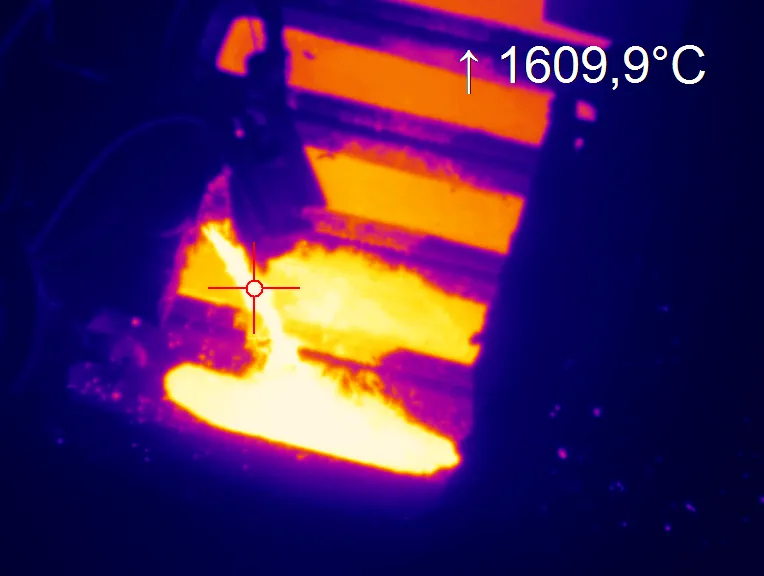

Areas of Application
Software
Downloads
FAQs
Scope of Supply

- 열화상 카메라 Pi 1M
- USB 케이블 (1 m)
- 출력/입력용 케이블 (1 m) 및 터미널 블록 포함
- 삼각대
- 전용 케이스 (IP67 등급)
- Optris PIX Connect 소프트웨어 패키지
- 제품 매뉴얼
