제품소개

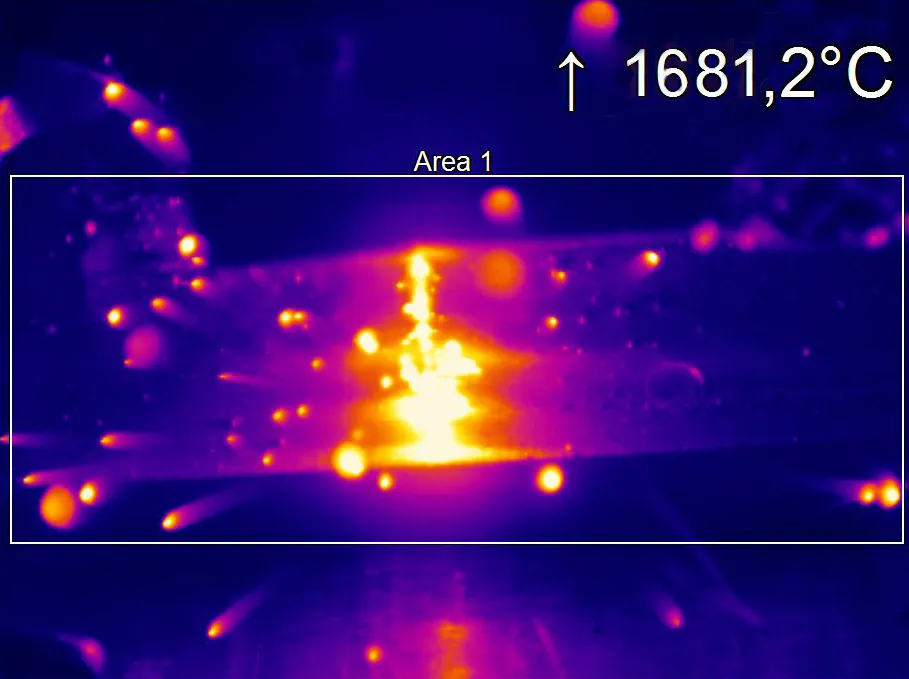

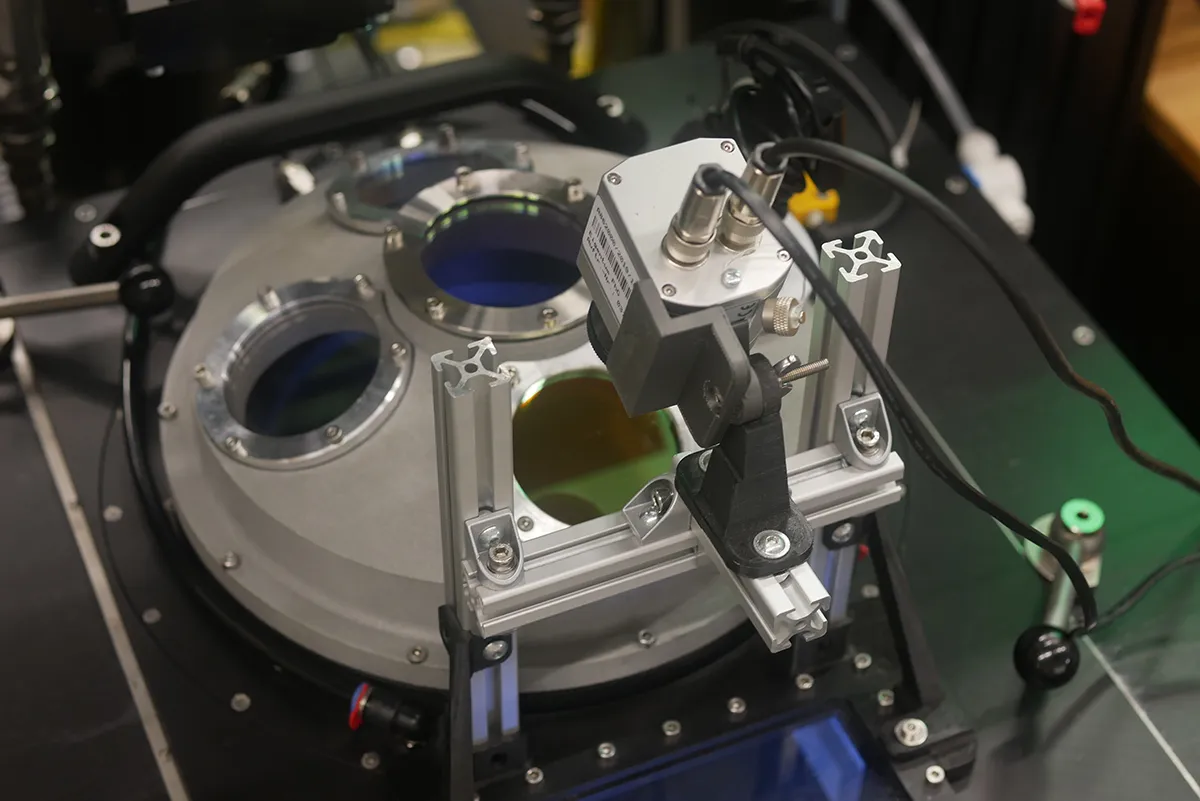

Optris PI 08M은 첨단 설계, 비용 효율성, 측정 정밀도를 결합한 단파장 적외선 열화상 카메라입니다. 이 카메라는 0.78~0.82 μm 파장대에서 복잡한 물체를 비접촉 방식으로 열화상 촬영하도록 최적화되어 있습니다. 금속 기반 적층 제조(Additive Manufacturing) 공정에서 NIR(근적외선) 및 CO₂ 레이저를 사용하는 경우, PI 08M은 정확한 표면 온도 데이터를 획득할 수 있도록 설계되었습니다. 넓은 온도 측정 범위, 높은 정확도, 조정 가능한 시야각 옵션을 통해 PI 08M은 다양한 산업 분야의 엄격한 요구사항을 충족할 수 있습니다.

비반사성 재료는 일반적으로 방사율이 균일하며, 특히 장파장 적외선 영역에서 안정적인 측정이 가능합니다. 반면, 금속 및 반사율이 높은 재료는 장파장 영역에서 방사율이 낮아 온도 측정 신뢰성이 떨어집니다. PI 08M의 단파장 감지 기능은 대부분 금속의 방사율 피크와 일치하여 원거리 온도 측정의 신뢰성을 높입니다. 또한 플랑크 복사 법칙에 따라 단파장 적외선 영역은 더 많은 방사 에너지를 방출하므로, 방사율 변화가 온도 측정 반복성에 미치는 영향을 줄여줍니다.

고온의 반사성 재료를 정밀하게 측정하려면 PI 08M과 같은 단파장 적외선 카메라가 권장됩니다. 이 카메라는 독일에서 제조되어 까다로운 산업 환경에서도 사용할 수 있으며, 장파장 카메라보다 정밀도, 정확성, 반복성이 뛰어납니다.

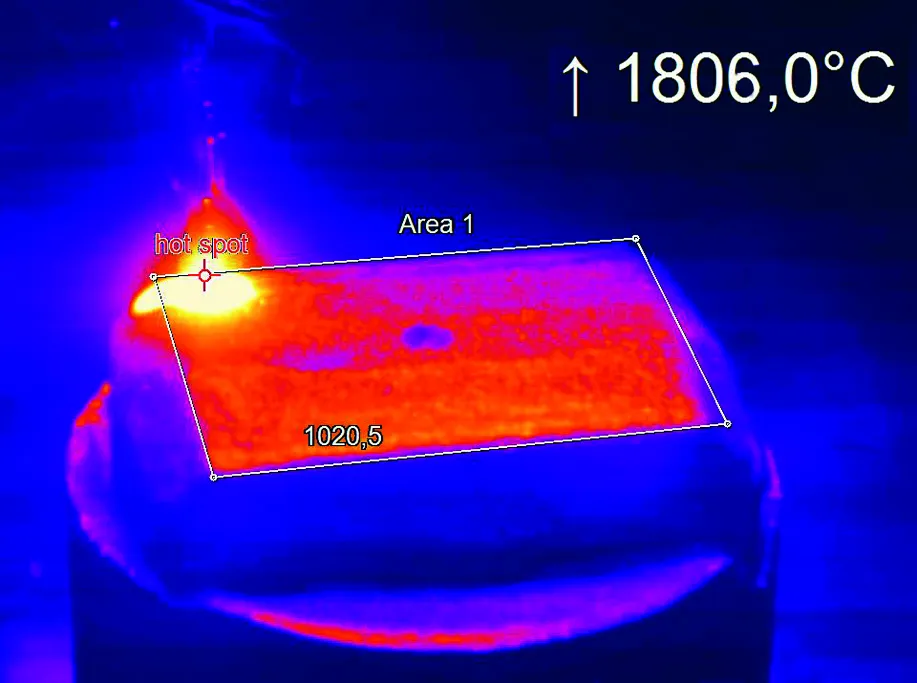

PI 08M은 연속 온도 측정 범위 575°C~1900°C를 지원하며, 대부분의 NIR 및 CO₂ 레이저 가공 응용 분야에 적합합니다. 높은 거리-스팟 비율(Distance-to-Spot Ratio)을 통해 먼 거리에서도 정확한 온도 측정이 가능합니다.

이 적외선 카메라는 다양한 촬영 방식과 프레임 속도를 제공하여 여러 응용 환경에 유연하게 대응할 수 있습니다. 764 × 480 픽셀 해상도에서는 32 Hz 프레임 속도로 정밀 이미지를 촬영할 수 있으며, 382 × 288 픽셀에서는 80 Hz로 빠르게 움직이는 물체도 모니터링할 수 있습니다. 빠른 온도 변화를 감지해야 하는 경우, 72 × 56 픽셀 해상도에서 1 kHz로 촬영할 수 있습니다.

또한 764 × 8 픽셀 서브 이미지 모드에서 1 kHz를 지원하여 라인 스캐닝(Line Scanning) 응용에 적합합니다. 이를 통해 연속 라인 상의 정밀 온도 모니터링이 가능하며, 다양한 산업 및 연구 환경에서 활용할 수 있습니다.

카메라는 USB 인터페이스를 통해 컴퓨터와 연결되며, 기존 시스템에 손쉽게 통합할 수 있습니다. PIX Connect 소프트웨어를 통해 라인 스캐닝, 이미지 병합 등 고급 기능을 활용할 수 있어, 연구자와 공정 엔지니어가 비용 효율적인 열화상 카메라로 온도 데이터를 처리하고 분석할 수 있도록 지원합니다. 또한 개발자 키트를 통해 특정 응용 환경에 맞춘 맞춤형 소프트웨어 통합도 가능합니다.

PI 08M은 가혹한 환경에서도 사용할 수 있는 다양한 액세서리와 호환됩니다. 여기에는 카메라의 작동 온도를 315°C까지 확장시키는 워터쿨링 하우징과, 렌즈를 깨끗하게 유지하는 에어 퍼지 장치가 포함되어 있어, 먼지 환경에서도 안정적인 온도 측정을 보장합니다.

추가로 기계적 장착 액세서리, 전기 인터페이스, 연결 케이블 등이 제공되어, PI 08M의 활용 범위와 적응성을 높이고 다양한 시스템과 응용 분야에 통합할 수 있습니다.



- 열화상 카메라 Pi 08M

- USB 케이블 (1 m)

- 출력/입력용 케이블 (1 m) 및 터미널 블록 포함

- 삼각대

- 전용 케이스 (IP67 등급)

- Optris PIX Connect 소프트웨어 패키지

- 제품 매뉴얼
