적외선 온도계 CTlaser 시리즈 CTlaser G7

100 °C ~ 1200 °C

Optris CTlaser G7 시리즈는 유리 생산의 엄격한 기준을 충족하도록 설계된 비접촉 온도 측정기기로, 특히 스마트폰과 태블릿용 고급 터치 디스플레이 제조에 사용되는 초박형 유리 시트의 정밀 온도 측정을 제공합니다. 100 °C에서 1200 °C까지 측정 범위를 갖춘 이 특수 파이로미터는 템퍼링, 굽힘, 적층 등 미세한 온도 변화가 제품 품질과 수율에 직접적인 영향을 미치는 공정에서 필요한 열 정밀도를 제공합니다.

CTlaser G7은 유리 온도 측정에서 가장 큰 과제 중 하나인 변동하는 방사율 문제를 직접 해결합니다. 유리는 재질, 표면 상태, 시야각에 따라 방사율이 크게 달라질 수 있는데, G7은 7.9 µm 파장대역을 사용하여 유리의 높은 안정적 방사율 범위에 맞춤으로써 반사된 복사로 인한 오차를 최소화합니다. 이를 통해 ±0.5%의 반복성과 ±1% 또는 ±1.5 °C의 시스템 정확도를 확보하며, 신뢰할 수 있는 측정을 제공합니다.

두 개의 분리된 부품으로 구성된 2피스 설계는 설치 유연성을 극대화하며, 센서 헤드는 외부 냉각 없이 주변 온도 85 °C까지 안정적으로 동작할 수 있습니다. 또한, 내장된 더블 레이저 조준 시스템이 섬세하고 얇은 유리 기판 위에서도 정확한 측정 위치를 보장해 정밀도를 한층 높입니다.

산업용 자동화 환경과 완벽하게 연동될 수 있도록 CTlaser G7은 EtherNet/IP, Profinet, Modbus RTU, Modbus TCP와 같은 다양한 산업용 인터페이스뿐만 아니라 표준 아날로그 출력도 지원합니다. 구성 및 공정 모니터링은 무료 소프트웨어인 compactConnect나 IR mobile App(Android)을 통해 PC나 모바일 기기에서 직관적으로 수행할 수 있습니다.

다양한 교환형 렌즈를 통해 거리 대비 측정점 비율(D:S)을 최적화할 수 있어 어떤 생산 라인 구조에도 정밀하게 대응 가능하며, 견고한 장착 액세서리를 통해 안정적인 설치가 가능합니다. 독일에서 개발·생산·최종 보정과 엄격한 출하 검사를 거쳐 제공되는 CTlaser G7은 첨단 유리 가공 공정에서 뛰어난 제어와 신뢰성을 제공하는 최적의 선택입니다.

- 온도 측정 범위: 100 °C ~ 1200 °C

- 파장대역: 7.9 µm

- 응답 시간: 150 ms

- 고해상도 광학 시스템

- 레이저 조준 기능

제품 카다로그(한) 제품 카다로그(영)

견적문의

목록으로

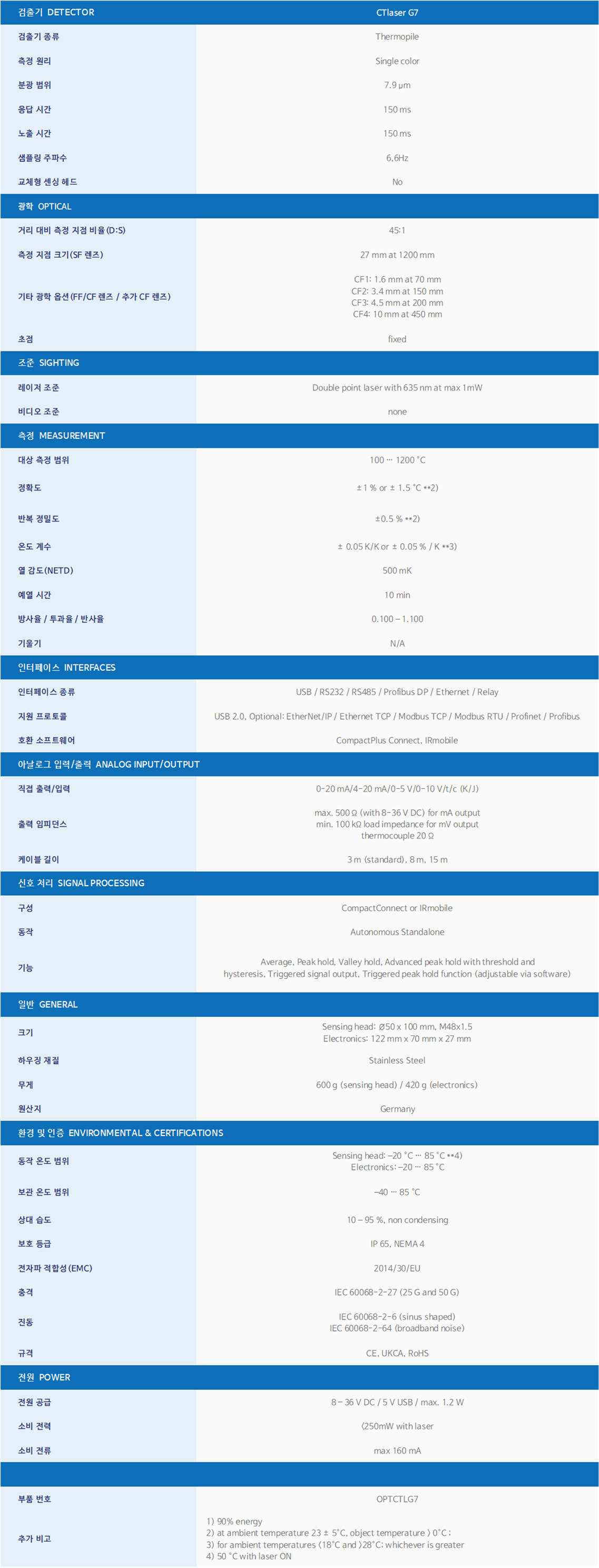

Specification
Product Description

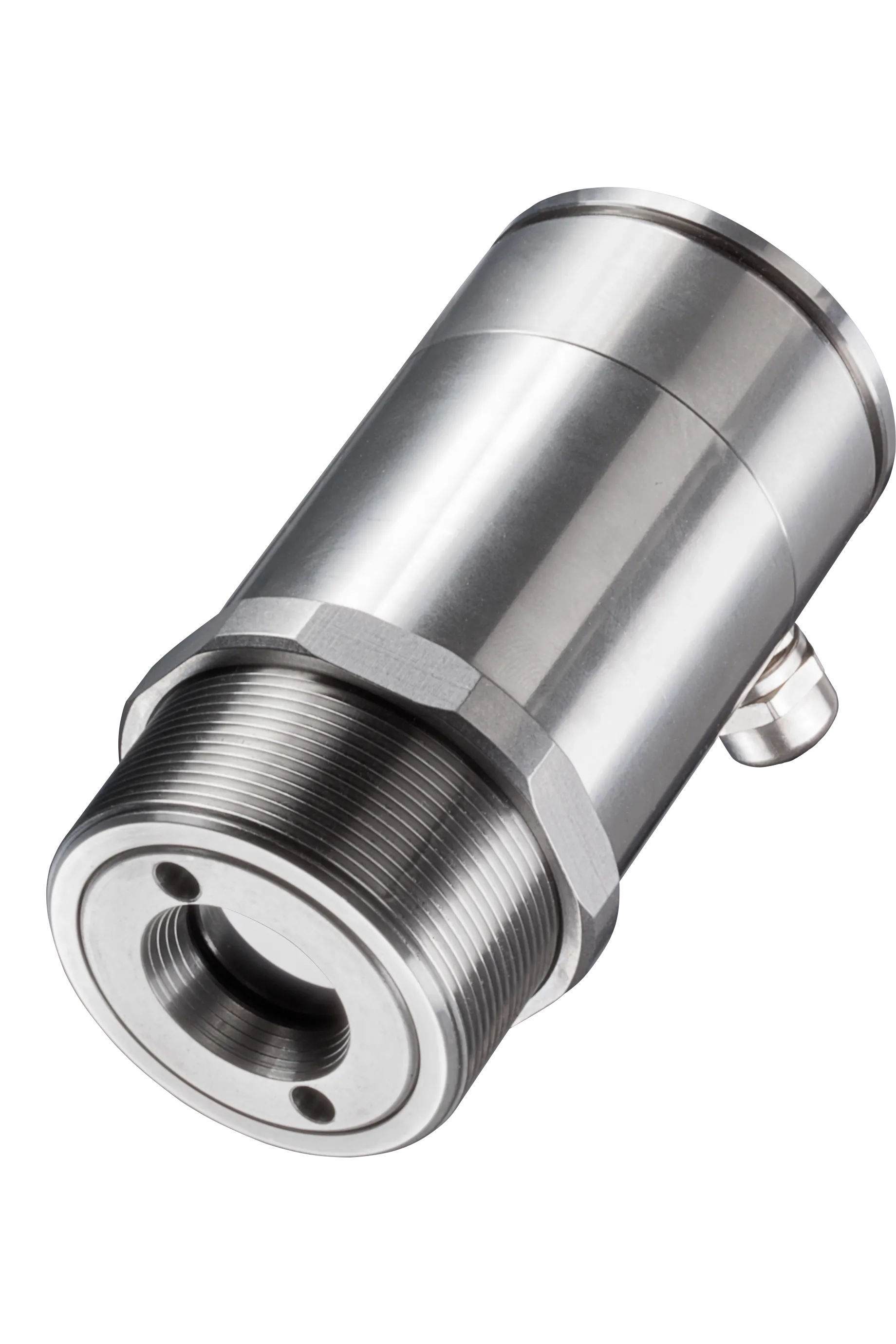

CTlaser G7은 100 °C에서 1200 °C까지 측정 가능한 비접촉 온도 측정기기로, 스마트폰 및 태블릿용 터치 디스플레이에 사용되는 초박형 평판 유리의 온도를 정확하게 측정하는 데 적합합니다. 더블 레이저 조준 기능을 갖춘 적외선 센서는 측정 지점을 정확하게 표시하며, 45:1의 광학 비율과 선택 가능한 초점 조절 기능, 콤팩트한 센서 헤드 크기를 통해 다양한 환경에서 손쉽게 사용할 수 있습니다. 주변 온도 85 °C까지는 추가 냉각 없이도 사용 가능하며, 냉각 및 보호 액세서리를 장착하면 보다 거친 환경에서도 안정적인 사용이 가능합니다. 주변 온도 23 ± 5 °C에서 시스템 정확도는 ±1% 또는 ±1.5 °C이며, 반복성은 ±0.5%입니다.
정확한 온도 측정을 위해서는 유리의 방사율 이해가 매우 중요합니다. G7 모델은 7.9 µm의 고유 파장대역을 사용하여 유리 재질의 가장 높은 방사율과 잘 맞도록 설계되어, 반사율과 투과율의 영향을 최소화하며 원거리 온도 측정을 간편하게 합니다. 이 파장대역을 활용하면 관측 각도에 따른 유리 표면 방사율의 변화 영향을 줄일 수 있어, 기울어진 각도에서도 반사로 인한 오차 없이 정확한 측정이 가능합니다.
CTlaser G7 시리즈의 또 다른 특징은 더블 레이저 조준 표시로, 정확한 측정 위치 표시를 지원하며 정렬 오류를 최소화합니다. 두 개의 레이저 빔을 이용해 적외선 광로를 정확히 추적하고, 측정 지점의 위치와 크기를 거리와 상관없이 표시합니다.
CTlaser G7 파이로미터는 2피스 구조를 채택하여 전자 박스를 분리함으로써 고급 신호 처리 기능을 제공합니다. 다양한 아날로그 및 디지털 출력 방식을 지원하여 여러 산업 공정과 제어 시스템에 원활하게 통합할 수 있습니다. 또한, 에어퍼지나 장착 플랜지와 같은 Optris 액세서리를 통해 다양한 제조 및 공정 환경에 맞게 확장할 수 있습니다.
독일에서 제작·교정된 이 파이로미터는 PTB 또는 NIST와 같은 정부 표준에 맞춘 엄격한 교정 과정을 거쳐 높은 정확도와 신뢰성을 보장합니다. 당사에서는 CTlaser G7 시리즈를 위한 산업 응용 상담과 사후 지원을 포함한 종합적인 지원을 제공하여 최적의 성능과 사용자 만족도를 보장합니다. 정밀성, 다용도성, 신뢰성을 갖춘 CTlaser G7은 다양한 유리 가공 공정에서 온도 측정을 위한 필수 장비입니다.
Areas of Application
Software
Downloads
FAQs
Scope of Supply

- 적외선 온도계 CTlaser (장착 너트 및 브라켓 포함)

- 3m 헤드 케이블 (표준)

- LCD 디스플레이 및 프로그래밍 키가 있는 일렉트로닉 박스

- 사용 매뉴얼
Additional Videos
