신뢰할 수 있는 계측 기술로 구성된 제품 솔루션 입니다.

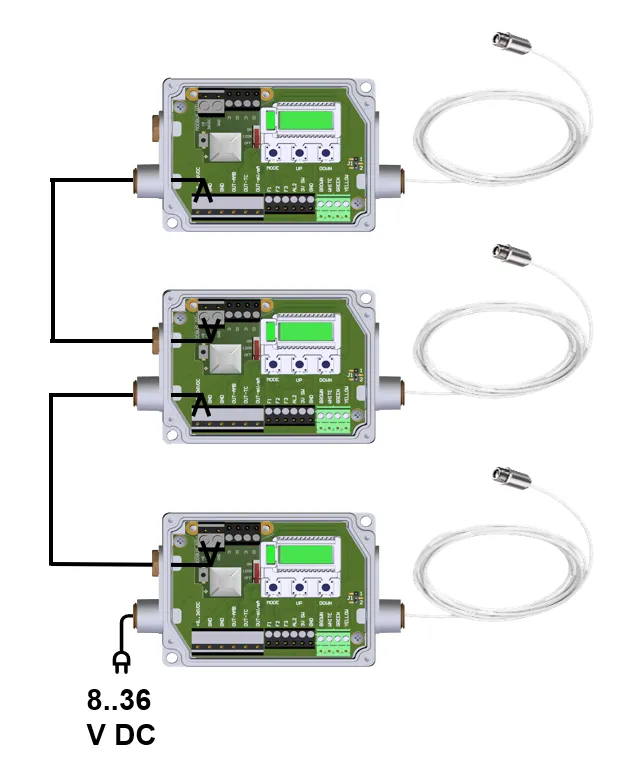

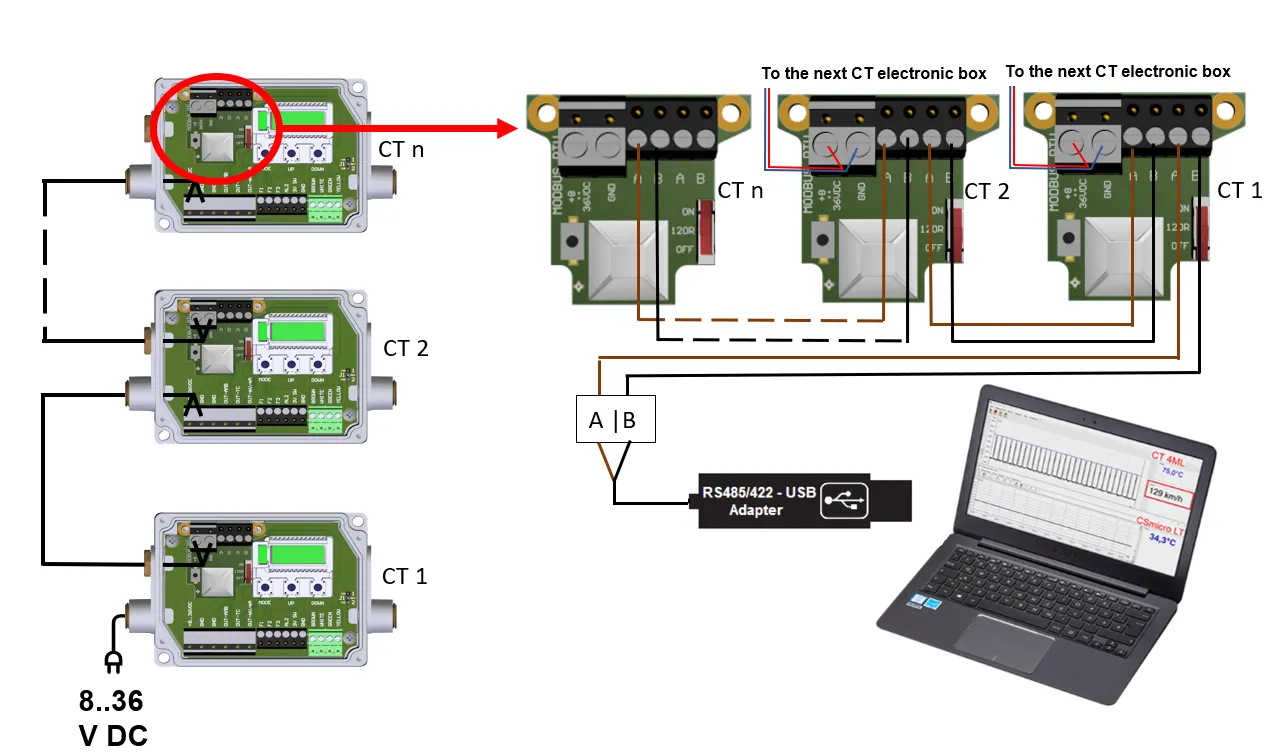

Modbus RTU 인터페이스는 CT, CTlaser, CTratio 파이로미터에 사용되는 유연한 통신 표준으로, 산업 환경에서의 적외선 온도 모니터링에 적합합니다. A, B 두 가닥을 사용하는 차동 신호 전송으로 우수한 노이즈 내성을 제공하며, 최대 1,200 m 거리까지 안정적인 통신이 가능합니다. 하나의 Modbus RTU 버스에 최대 32대의 파이로미터를 연결할 수 있어 네트워크 기반 온도 모니터링에 이상적입니다. 일반적으로 9,600 또는 19,200 bps의 전송 속도를 지원하며, 마지막 적외선 센서에 120Ω 종단 저항을 적용하면 신호 반사를 방지하여 안정적인 데이터 전송을 보장합니다. 정밀하고 효율적인 적외선 온도 데이터 수집이 필요한 다양한 산업용 애플리케이션에서 이상적인 솔루션입니다.
- CT, CTlaser, CTratio 파이로미터용 Modbus RTU 인터페이스
- 산업용으로 적합한 통신 표준
- 최대 1,200 m 통신 거리
- 안정적인 데이터 전송
-
Specification
일반 사양 (General Specification)
- 환경 등급: IP67 (NEMA-4) (설치 시)
- 작동 온도: -20 °C ~ 80 °C
- 상대 습도: 10 – 95 %, 비응축

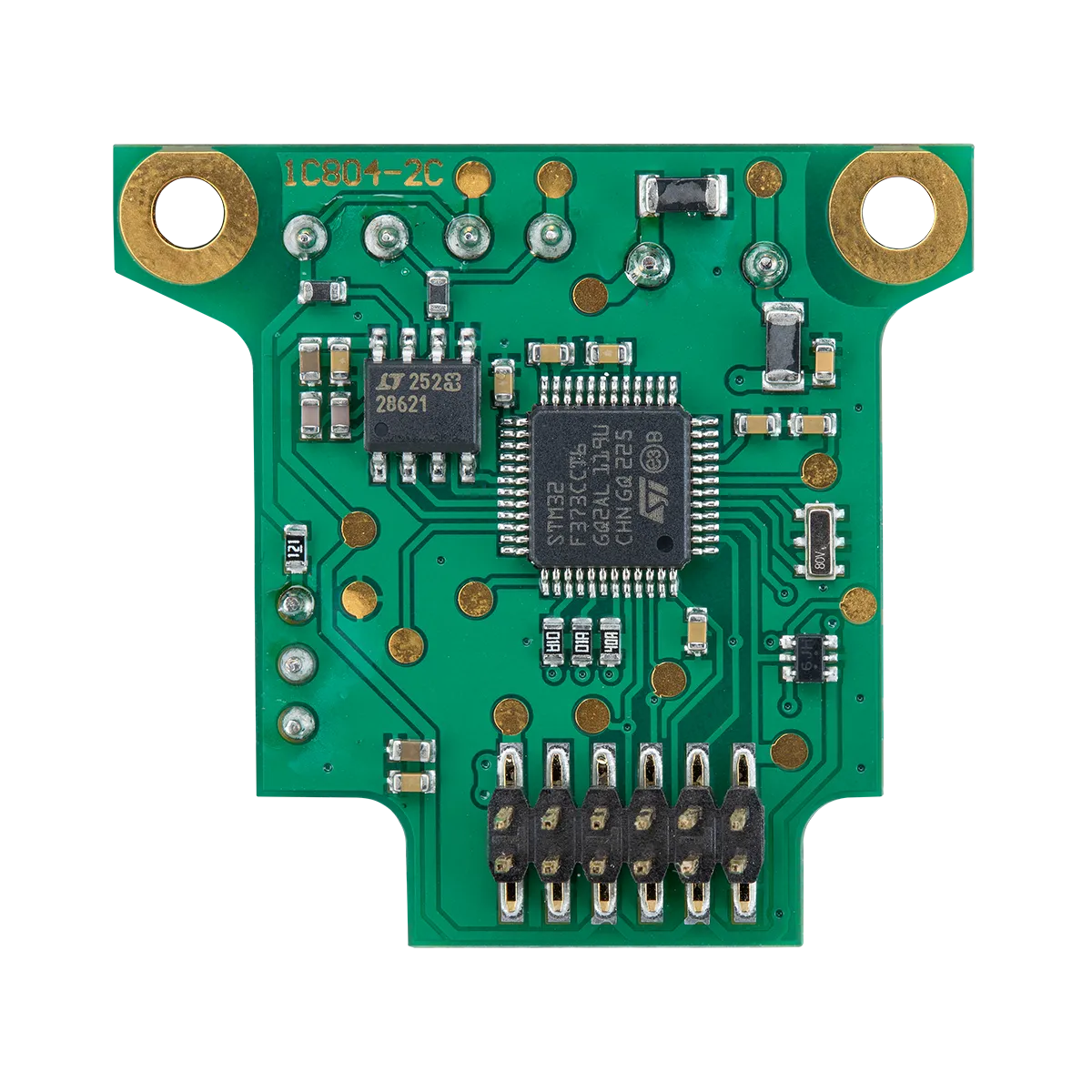

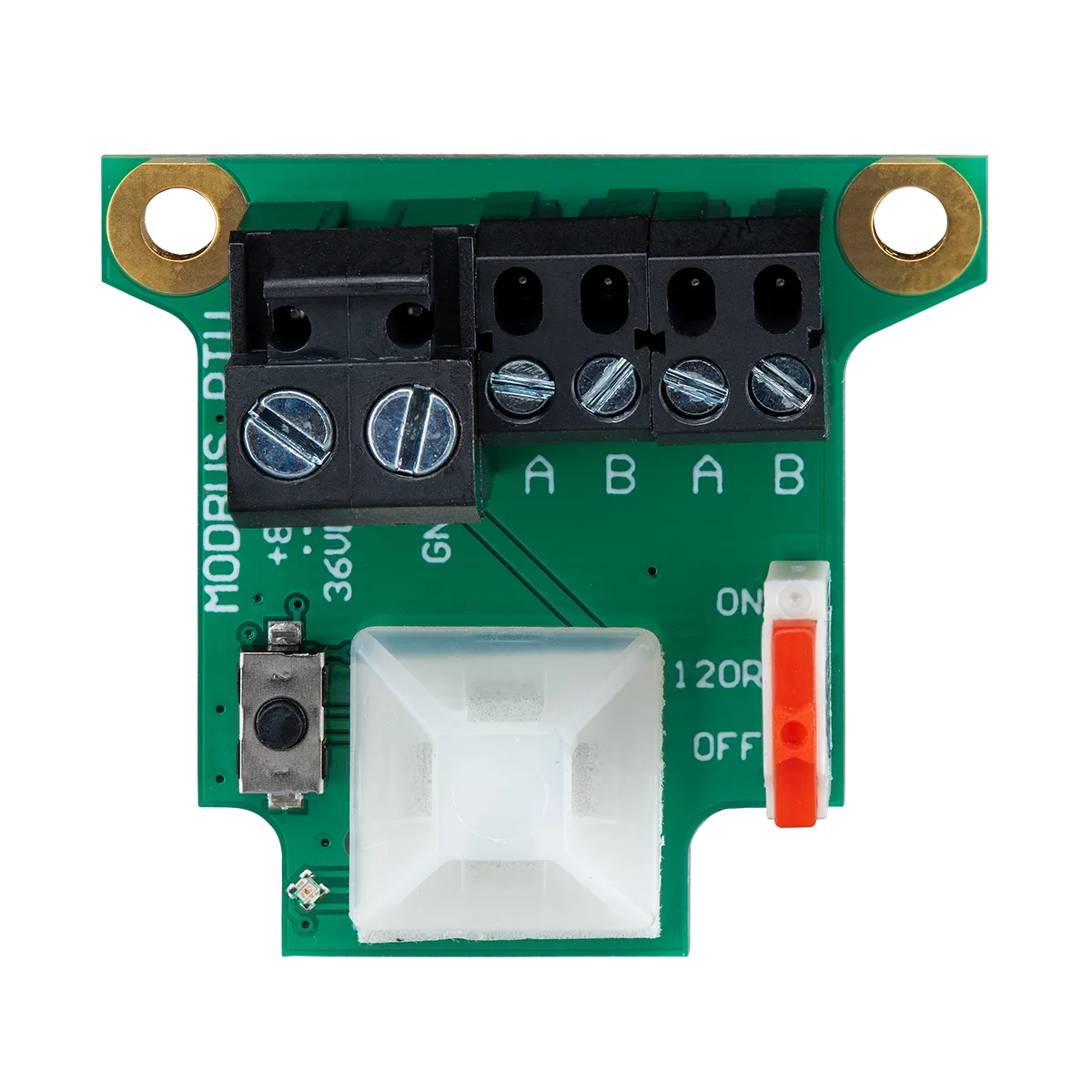

인터페이스 보드 특징 (Interface Board Characteristics)
- 포트 프로토콜: Modbus RTU
- 전송 속도: 최대 19,200 bps
- 커넥터: 없음
- 물리 계층: RS485 (2선식), 라인 방식, 마스터/슬레이브 시스템
- 네트워크 최대 장치 수: 최대 32대 장치
직렬 인터페이스 파라미터 (Serial interface parameters)
- 보드 전송 속도(Baud rate): 9,600 또는 19,200, 사용자 설정 가능 (공장 기본값: 9,600)
- 데이터 비트: 8
- 패리티: 짝수(Even)
- 스톱 비트: 1
- 흐름 제어: 없음
-
Product Description
Modbus RTU 인터페이스는 CT, CTlaser, CTratio 파이로미터에 사용되며, 산업용 적외선 온도 모니터링에 이상적인 통신 방식입니다. A, B 두 가닥을 사용하는 차동 신호 전송으로 노이즈에 강하며, 하나의 네트워크에 최대 32대 장치를 연결할 수 있고, 최대 1,200 m까지 통신이 가능합니다. 일반적으로 9,600 또는 19,200 bps의 전송 속도를 지원하며, 마지막 센서에 120Ω 종단 저항을 적용하면 신호 반사를 방지하여 안정적인 데이터 전송과 정밀한 적외선 온도 측정을 보장합니다.
- CT, CTlaser, CTratio 파이로미터용 Modbus RTU 인터페이스
- 산업용으로 적합한 통신 표준
- 최대 1,200 m 통신 거리
- 안정적인 데이터 전송
-
Downloads
-
FAQs
-

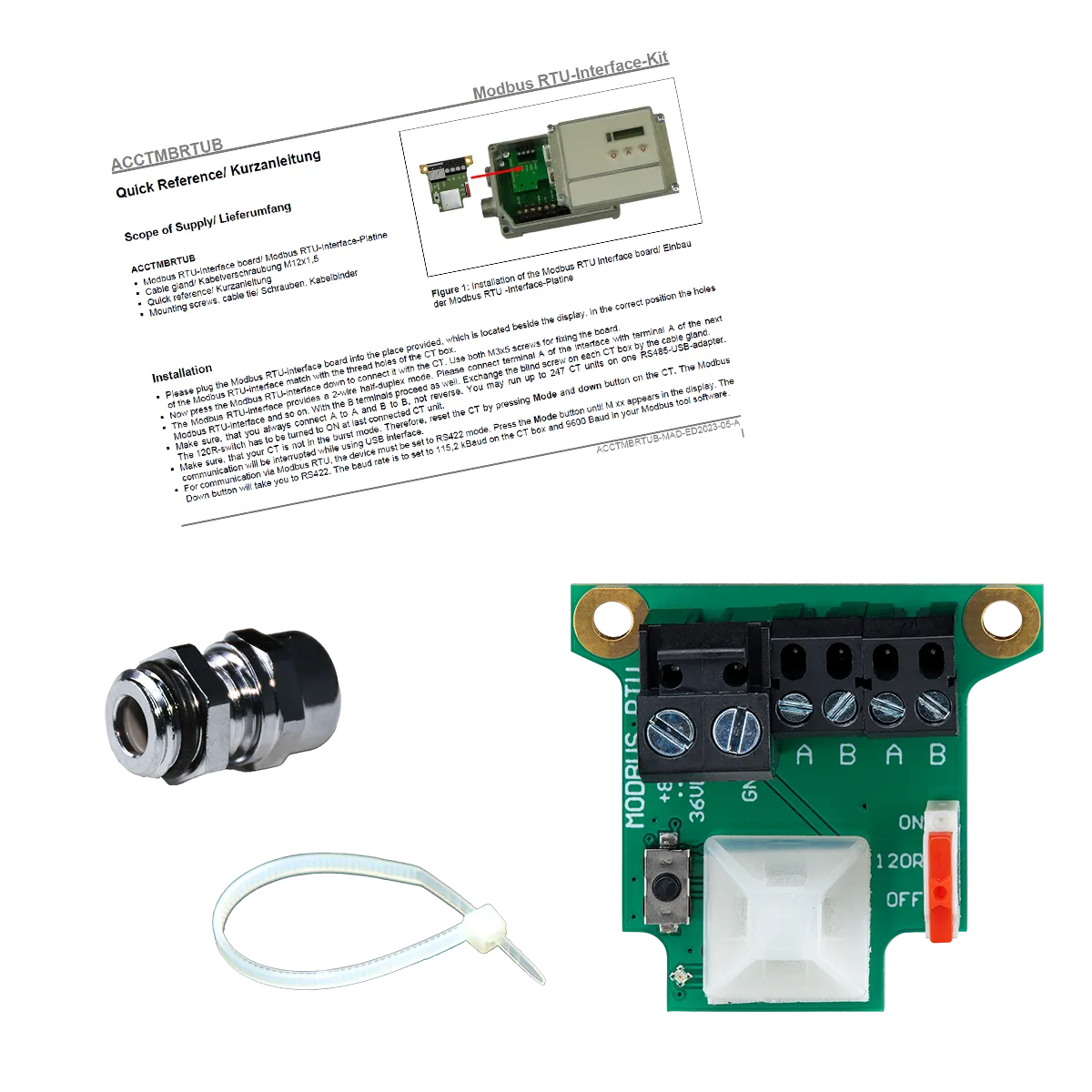

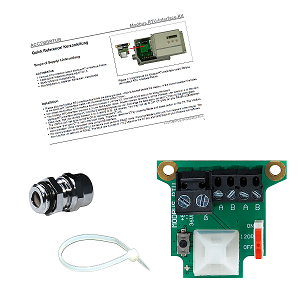

Scope of Supply
- Modbus RTU 인터페이스 보드 1개
- M12 케이블 글랜드 1개
- 장착용 나사 및 케이블 타이 1세트
- 퀵 레퍼런스 1부
