적용분야

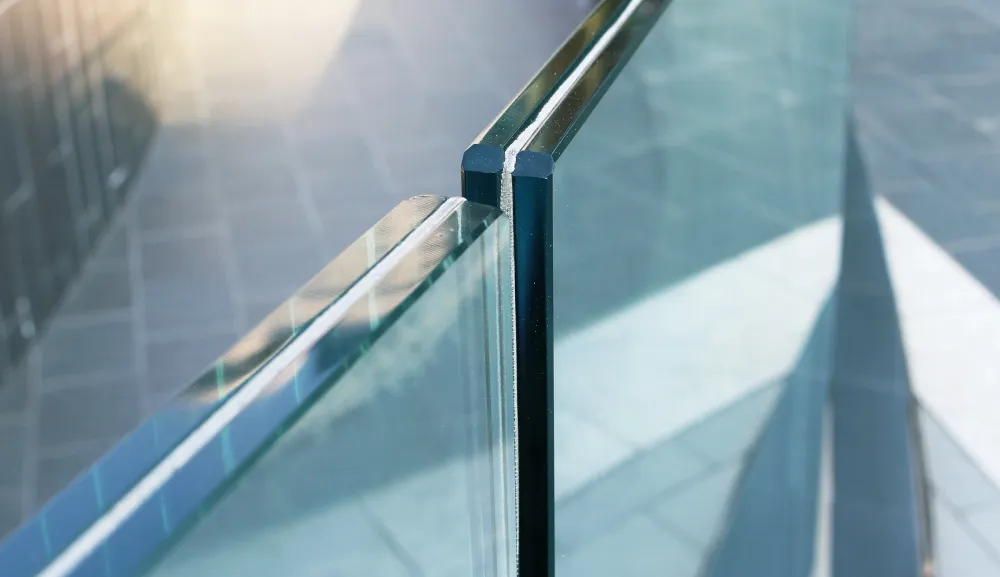

적층 안전유리 생산 공정에서는 일반적으로 두 장에서 세 장의 유리 판을 폴리비닐부티랄(PVB) 필름으로 열과 압력을 가해 접합합니다. 이 공정의 목적은 유리가 파손될 경우 파편이 서로 붙어 있도록 하는 층을 형성하여, 부상을 예방하는 데 있습니다. 이를 위해 오토클레이브나 진공 상태에서 가열 시스템을 사용해 필요한 온도와 압력을 구현하며, 적층 내부에 안정적인 접합을 형성합니다.

하지만 적층 유리 생산에는 여러 가지 기술적 과제가 존재합니다. 그중 하나는 유리가 본래 적외선 복사를 최대한 통과시키지 않도록 설계된 소재라는 점입니다. 이 특성은 태양열로 인한 가열을 줄이는 데는 유리하지만, 적층 공정 중 온도를 측정하는 데에는 큰 어려움을 초래합니다. 유리 판 사이에 위치한 필름의 온도를 직접 측정할 수 없기 때문에, 유리 표면 온도를 적층 내부 온도의 지표로 사용해야 합니다. 또한 사용되는 유리의 종류에 따라 적층 공정은 일반적으로 약 40~60 °C의 비교적 낮은 온도에서 진행됩니다. 이처럼 낮은 온도 영역은 기존의 일반적인 온도 센서로는 정확하게 측정하기가 어렵습니다.

또 다른 문제는 코팅 유리를 사용할 때 발생합니다. 특히 건물 외장재나 차량용으로 사용되는 일부 유리는 태양열로 인한 가열을 방지하기 위해 적외선을 반사하는 특수 코팅이 적용되어 있습니다. 그러나 이러한 코팅은 유리의 방사율을 크게 낮추기 때문에, 정확한 온도 측정을 더욱 어렵게 만듭니다. 부정확한 온도 측정은 적절한 적층 온도에 도달하지 못하게 하여 PVB 필름의 접착력을 저하시킬 수 있으며, 그 결과 제품 불량으로 이어질 수 있습니다.

이러한 소재 특성에 따른 문제 외에도, 적층 공정 중 유리 유닛에 대한 접근성이 제한되는 실질적인 어려움이 존재합니다. 대부분의 경우 프레스 장치나 적층 오븐에는 온도를 측정할 수 있는 작은 관측 슬롯만 설계되어 있습니다.
이처럼 제한된 시야는 적층 전체를 정밀하게 모니터링하는 것을 어렵게 만들어, 온도 분포의 불균형을 초래하고 결과적으로 적층 불량으로 이어질 수 있습니다.

제조사 입장에서는 유리 표면이 균일하게 가열되어 유리 판과 PVB 필름 사이에 균질한 접합이 이루어지도록 보장해야 하므로, 정확한 온도 측정이 매우 중요합니다.

적층 안전유리 생산 공정에서는 유리 층 간의 올바른 접합을 보장하기 위해 정밀한 온도 제어가 매우 중요합니다. Optris 적외선 카메라와 파이로미터는 이러한 공정을 모니터링하고 최적화하기 위한 첨단 솔루션을 제공하며, 특히 PI 640i, Xi 400, Xi 410, 그리고 CT LT 파이로미터와 같은 모델이 효과적입니다. 유리는 방사율이 낮고 반사 특성이 강하기 때문에, 특정 파장에 최적화된 적외선 기술이 필요합니다. 특히 7~9 마이크로미터 범위의 분광 영역을 가진 적외선 카메라는 유리 표면 온도를 정확하게 측정할 수 있어 이 공정에 매우 적합합니다. 이는 소재 자체의 물리적 한계에도 불구하고 정확한 온도 측정을 가능하게 합니다.

Optris PI 640i는 고해상도 적외선 카메라로, 정밀한 온도 모니터링에 뛰어난 성능을 발휘합니다. 640 × 480 픽셀 해상도를 통해 유리 전체 표면의 정밀한 열 이미지를 촬영할 수 있어, 적층 전반에 걸쳐 균일한 온도 분포를 확인할 수 있습니다. 이는 최종 제품의 불량을 방지하기 위해 균일한 가열이 필수적인 대규모 생산 환경에서 특히 중요합니다.
PI 640i는 생산 라인에 통합되어 실시간 온도를 지속적으로 모니터링할 수 있으며, 이를 통해 최적의 공정 조건을 유지하기 위한 즉각적인 조정이 가능합니다. 이처럼 높은 수준의 온도 측정 정확도는 생산 오류의 위험을 줄이고, 일관되게 높은 품질의 제품 생산을 보장합니다.

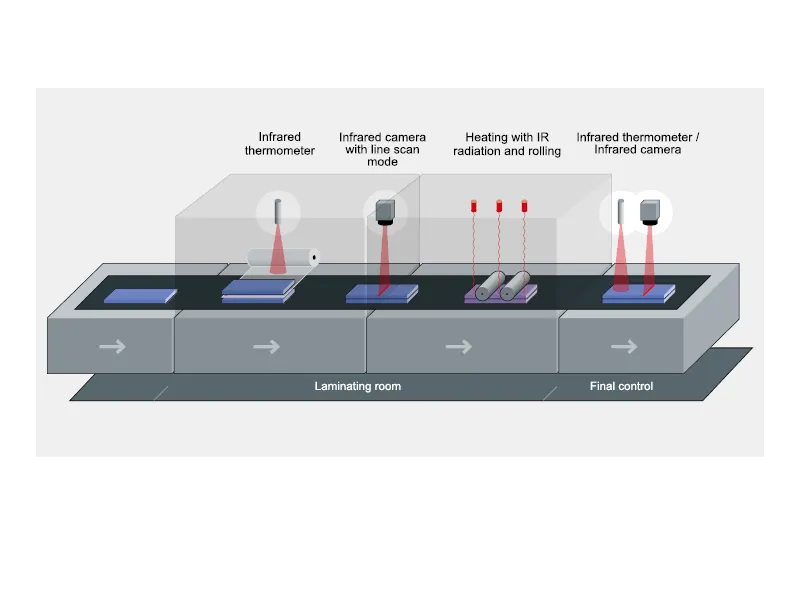

Xi 400 및 Xi 410 적외선 카메라는 소형이면서도 활용도가 높아 생산 라인 내 공간이 제한된 환경에 설치하기에 이상적입니다. 이 모델들은 비교적 합리적인 가격대에서 높은 정밀도를 제공하여, 과도한 예산 부담 없이 신뢰할 수 있는 온도 모니터링 솔루션을 찾는 제조사에 적합합니다. Xi 400과 Xi 410 카메라는 라인 스캐닝 기능을 갖추고 있어, 유리 표면을 전체적으로 볼 수 없는 작은 개구부를 통해서도 온도를 측정할 수 있습니다. 이는 좁은 관측 슬롯만 확보할 수 있는 유리 적층 오븐 환경에서 특히 유용합니다. 이처럼 제한된 접근 지점에서도 상세한 열 데이터를 획득할 수 있는 카메라의 성능은 유리가 균일하게 가열되도록 보장하여, 접합 불량으로 이어질 수 있는 온도 불균형을 예방합니다.

Optris CT LT 파이로미터는 지점 온도 측정을 위해 설계된 정밀하고 소형의 적외선 센서입니다. 적층 유리 생산 공정에서는 주로 유리 표면의 온도를 실시간으로 측정하여 전체 공정의 기준 온도로 활용됩니다. CT LT는 소규모 생산 라인이나 지점 측정만 필요한 구간에서 특히 유용합니다. 센서 설치 공간이 제한된 까다로운 환경에서도 정확한 온도 측정 값을 제공합니다. 비접촉 방식으로 연속적인 온도 모니터링을 제공함으로써, 적층 공정에 부정적인 영향을 줄 수 있는 온도 편차를 제조사가 신속하게 감지하고 보정할 수 있도록 돕습니다.

PI 640i, Xi 400, Xi 410, CT LT와 같은 Optris 적외선 카메라 및 파이로미터를 적층 안전유리 생산 공정에 적용하면 유리 산업 제조사에 큰 이점을 제공합니다. 가장 큰 장점 중 하나는 정밀하고 일관된 온도 제어가 가능하다는 점으로, 이는 고품질 적층 유리를 생산하는 데 필수적인 요소입니다. 이 장비들은 유리 전체 표면에 걸쳐 균일한 가열 상태를 유지함으로써, 접합 불균형이나 박리와 같은 일반적인 생산 문제를 효과적으로 예방합니다.

Optris PI 640i는 탁월한 열 해상도를 제공하여, 세밀한 온도 분포 분석이 필요한 응용 분야에 이상적인 장비입니다.
이 카메라는 넓은 유리 적층 영역을 매우 선명하게 모니터링할 수 있어, 접합 공정에 영향을 줄 수 있는 미세한 온도 변화를 정확히 식별할 수 있습니다. 높은 해상도를 통해 아주 작은 온도 편차까지 감지할 수 있어, 공정 조건을 즉각적으로 조정할 수 있습니다. 이와 같은 정밀도는 제품 품질을 향상시키고 생산 오류 발생 가능성을 낮춰, 시간과 자원을 절감하는 데 기여합니다.

Xi 400 및 Xi 410 적외선 카메라는 공간 제약이 있거나 예산을 중시하는 프로젝트를 진행하는 제조사에 적합한 소형이면서도 강력한 솔루션을 제공합니다. 작은 개구부를 통해 라인 스캔을 수행할 수 있는 기능을 통해, 적층 전체를 직접 볼 수 없는 상황에서도 유리 표면 전체의 온도 분포를 모니터링할 수 있습니다. 이는 복잡한 생산 설비 환경에서 유리 전체에 대한 시각적 접근이 제한된 경우에 특히 유용합니다. 또한 카메라의 자율 운용 기능은 기존 생산 라인에 손쉽게 통합될 수 있도록 해주어, 제조사에 높은 유연성과 사용 편의성을 제공합니다.

CT LT 파이로미터는 생산 공정의 핵심 지점에서 지점 온도를 정밀하게 측정함으로써 또 하나의 제어 수단을 제공합니다. 소형 설계와 높은 정확도로 인해 특정 구간이 요구 온도에 도달했는지를 지속적으로 모니터링하는 데 매우 유용합니다. CT LT는 실시간 온도 피드백을 제공하여, 제조사가 비용이 많이 드는 생산 오류를 예방하고 자재 낭비를 줄이며 전체 공정 효율을 향상시킬 수 있도록 돕습니다.
