Valley Hold : 밸리 홀드

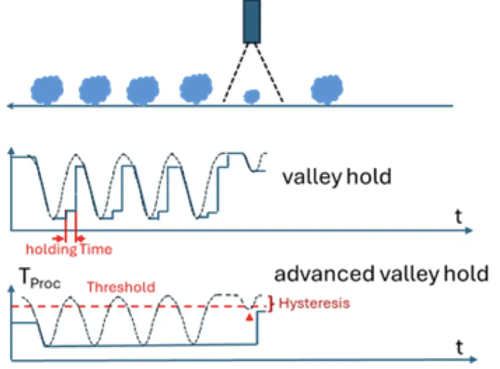

밸리 홀드(Valley hold)는 볼로미터나 파이로미터와 같은 온도 센서에서 측정값을 저수준에서 효과적으로 처리할 수 있게 해주는 중요한 기능입니다. Optris 온도 센서에서 밸리 홀드는 “홀딩 시간(holding time)”이라고 불리는 지정된 기간 동안 측정된 최저값을 유지하고 해당 값을 센서 출력으로 “TProc”으로 전달하는 능력을 의미합니다. 이 기능이 활성화되면 센서는 지속적으로 온도 값을 기록하고 감지된 최저 온도 값을 유지합니다. 온도가 감지된 최저값보다 상승하면 홀딩 시간의 카운트다운이 시작됩니다.
이 시간이 만료되면 TProc 값은 점차적으로 증가하는 단계 크기로 현재 온도에 접근하며, 현재 값과 일치하거나 온도가 다시 하강하면 TProc은 하강하는 한 이를 따라갑니다. 또한 고급 밸리 홀드 모드가 제공됩니다. 이 모드에서는 일반 밸리 홀드와 유사하게 TProc 출력이 측정된 온도의 하강 진폭을 따라가며 지금까지 기록된 최저값을 유지합니다. 온도가 상승하면 측정된 최저값은 유지됩니다. 측정된 최저값을 리셋하려면 온도가 미리 정의된 임계값을 초과하여 상승한 뒤 다시 이 임계값 아래로 떨어지고, 마지막으로 사용자가 정의한 히스테리시스만큼 다시 상승하는 비선형 곡선을 따라야 합니다.
이 과정은 TProc 출력을 마지막으로 측정된 최저값으로 리셋시키며, 그 후 현재 값이 다시 하강하여 이전 최저값 아래로 떨어질 때까지 해당 값이 최저 온도로 유지되어 TProc이 그에 따라 갱신됩니다. 온도가 앞서 설명한 비선형 곡선을 다시 따르면 또 다른 리셋이 발생합니다.
Valley hold is a crucial feature in temperature sensors like bolometers or pyrometers, enabling them to process measured data effectively at a low level. In Optris temperature sensors, valley hold refers to the ability to retain the lowest measured value over a specified period, called the “holding time,” and deliver this value as “TProc” to the sensor’s output. When enabled, the sensor continuously records temperature values and maintains the lowest temperature value detected. If the temperature rises above the lowest detected value, the holding time countdown begins.
Once this time expires, the TProc value gradually approaches the current temperature with increasing step sizes until it either matches the current value or the temperature drops again, prompting TProc to follow as long as it drops. Additionally, there is an advanced valley hold mode available. In this mode, similar to valley hold, the TProc output follows the decreasing amplitude of the measured temperature to maintain its lowest value recorded so far. If the temperature increases, the lowest value measured is retained. To reset the measured lowest value, the temperature must follow a nonlinear curve characterized by rising above a predefined threshold value, then dropping again until it falls below this threshold, and finally rising again by the amount of the user-defined hysteresis.
This process causes a reset of the TProc output to the last measured minimum, which is then maintained as the lowest temperature until the current value drops again and falls below the previous lowest value, prompting TProc to update accordingly. Another reset will occur if the temperature follows the described nonlinear curve again.
