신뢰할 수 있는 계측 기술로 구성된 제품 솔루션 입니다.
150 °C ~ 1500 °C
건물의 에너지 효율을 높이는 Low-E(저방사) 유리는, 유리 상부에서 온도를 측정하는 기존 적외선 장비에 많은 어려움을 줍니다.
Top-Down 유리 검사 시스템(GIS)은 이러한 문제를 해결하기 위해 개발된 솔루션으로, 유리 강화 라인 상부에 고해상도 적외선 열화상 카메라를 설치하고, 하부에는 기준 파이로미터(reference pyrometer)를 함께 사용합니다. 이 두 가지 측정 방식을 결합하여 방사율을 자동으로 보정함으로써, 더욱 정확한 온도 측정을 가능하게 합니다.
이 시스템은 유리 표면의 온도를 정확하게 측정할 뿐만 아니라, 온도 분포를 분석해 결함을 감지하고, 그 결과를 바탕으로 가열 또는 냉각 조건을 자동으로 조정할 수 있도록 지원합니다.
시스템에는 유리 산업에 최적화된 Optris PI 640i G7 적외선 카메라가 적용되어 있으며, 7.9 μm 파장 영역에서 작동해 유리 온도 측정에 적합합니다. 150°C부터 1500°C까지의 넓은 온도 범위를 지원하여 다양한 유리 강화 공정에 활용할 수 있습니다.
Top-Down GIS는 사전 조립된 상태로 제공되어 설치가 간편하며, 이더넷(Ethernet)을 통해 PC에 연결됩니다. 또한 라이선스 비용 없이 사용할 수 있는 PIX Connect 소프트웨어가 기본 제공되어, 유연하고 종합적인 적외선 이미지 분석이 가능합니다.
- 하부 기준 파이로미터를 추가한 상부 방식 시스템으로 방사율 자동 보정
- 디지털 제어 렌즈 보호 시스템(DCLP) 적용으로 별도의 에어 퍼지 불필요
- 유리 면적 계산 기능
- 유리 강화로에 쉽게 설치 가능한 사전 조립형 시스템
- 자동 스캔 라인 조정 기능으로 왜곡에 영향 받지 않는 안정적인 측정
-

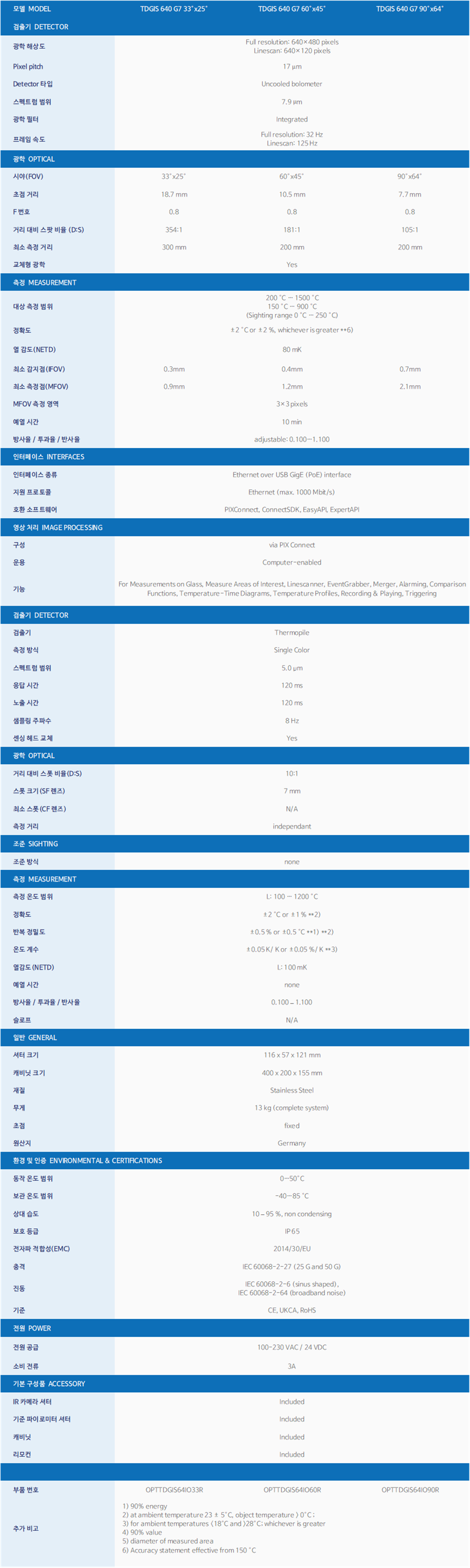

Specification
-
News
-
Product Description
Low-E(저방사) 유리는 건물의 에너지 효율을 높이기 위해 설계되었지만, 유리가 강화로를 나올 때 상부에서 온도를 측정하는 기존 적외선(IR) 장치에는 큰 어려움을 줍니다. 창문과 외장재에 널리 사용되는 Low-E 유리는 일반적으로 다중 유리 구조로 제작되며, 상부에는 방사율이 매우 낮은 특수 코팅이 적용되어 있습니다. 이러한 낮은 방사율 때문에 기존의 상부 적외선 라인 스캐너로는 정확한 온도 측정이 어렵고, 생산 품질 관리에 문제가 발생할 수 있습니다.

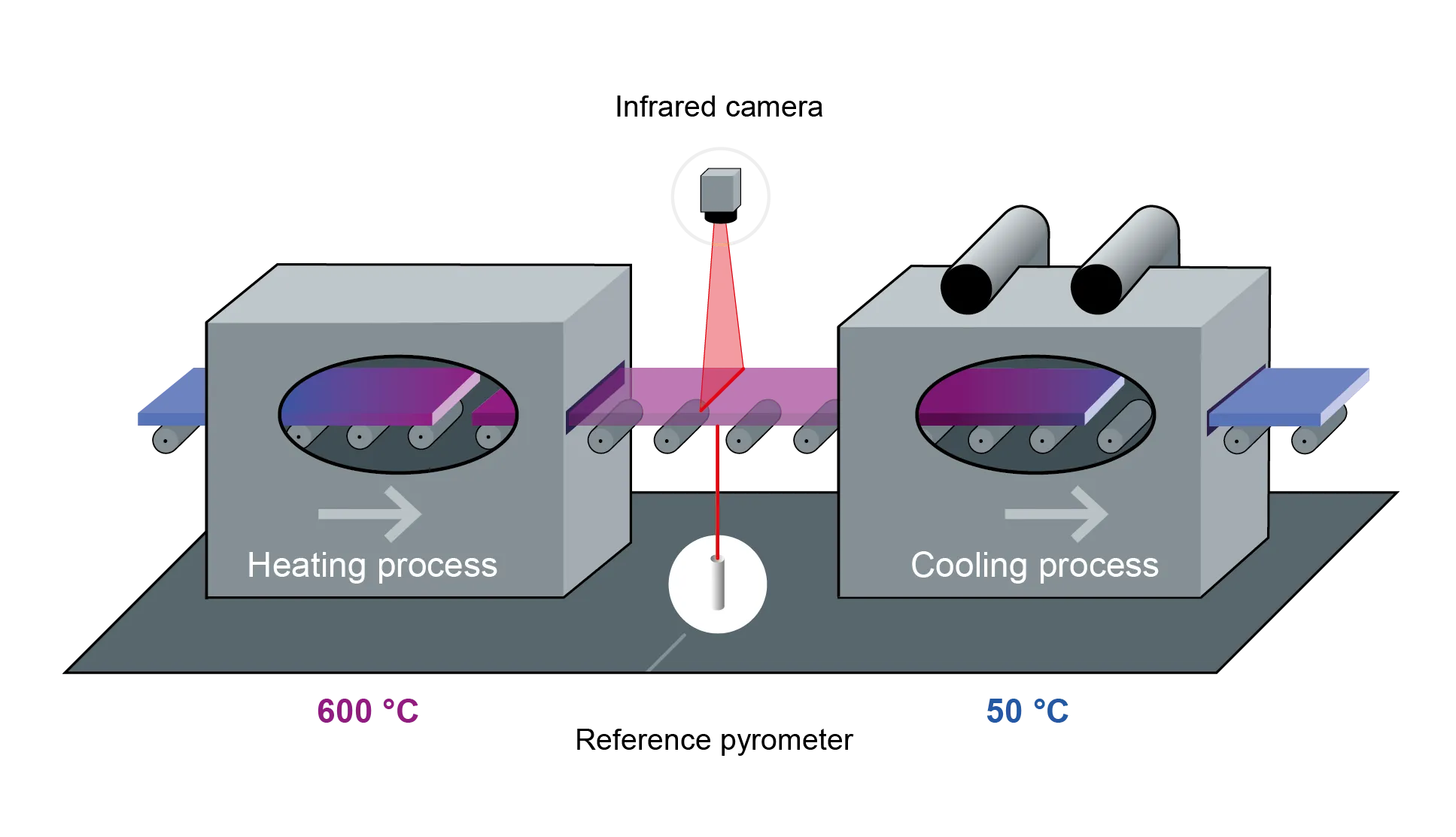

Top-Down Glass Inspection System (Top-Down GIS)은 이러한 문제를 해결하기 위해 개발되었습니다. Bottom-Up GIS가 유리 하부에서 측정하는 것과 달리, Top-Down GIS는 강화 라인 상부에서 온도를 측정하며, 하부에 설치된 기준 파이로미터를 활용해 방사율을 보정합니다. 이중 측정 방식으로 유리 표면의 결함이나 불균일성을 감지하고, 온도 분포에 따라 가열 또는 냉각 공정을 조정할 수 있어, 유리 생산 품질과 일관성을 최적화합니다.
하부 참조가 필요한 이유는 두 가지입니다. 첫째, 상부 코팅된 면의 낮은 방사율 때문에 정확한 측정이 어렵고, 둘째, 강화로 높이가 낮아 하부에서 카메라 설치 공간이 충분하지 않기 때문입니다. 여러 대의 카메라가 필요하거나 광각 설치 시 측정값이 달라질 수 있는데, 하부 참조 파이로미터를 활용하면 이러한 문제를 해결하고, 제한된 공간에서도 정확한 온도 측정이 가능합니다.

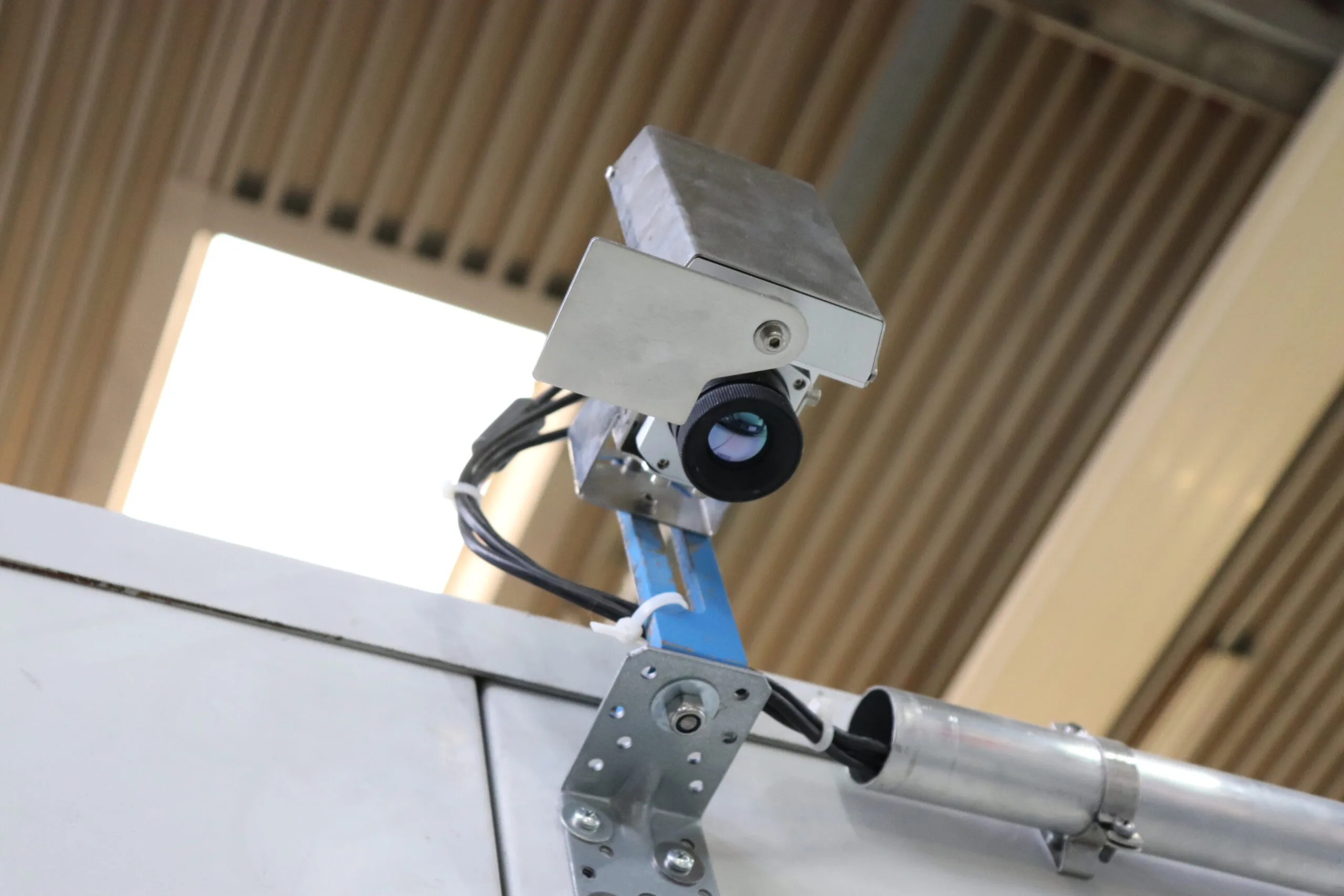

Top-Down GIS는 강화 라인 상부에 고해상도 적외선 카메라 2대를 설치하여 유리 상부 온도를 측정합니다. 특히 Top-Down GIS 640 R은 하부 센서 참조와 자동 방사율 보정을 통해 표준 유리 및 Low-E 유리 모두 정확하게 측정할 수 있도록 설계되었습니다. 상부 PI 카메라의 라인 스캔 기능과 하부 파이로미터 참조를 결합하면, Low-E 코팅으로 인해 적외선 방사량이 감소하더라도 가시광선의 열 효과를 정확히 반영할 수 있어, 정확한 온도 측정과 공정 제어가 가능합니다.
사용되는 적외선 카메라(예: PI 640i G7)는 유리 산업용으로 특별히 개발되었습니다. 7.9 μm 파장 범위에서 작동하며, 150 °C~1500 °C 온도 측정을 지원해 유리 생산, 가공, 2차 처리 등 다양한 공정에 적합합니다. 고해상도 센서를 통해 유리 전체 표면의 온도를 정밀하게 매핑할 수 있어, 누락되는 영역 없이 온도 데이터를 확보할 수 있습니다.

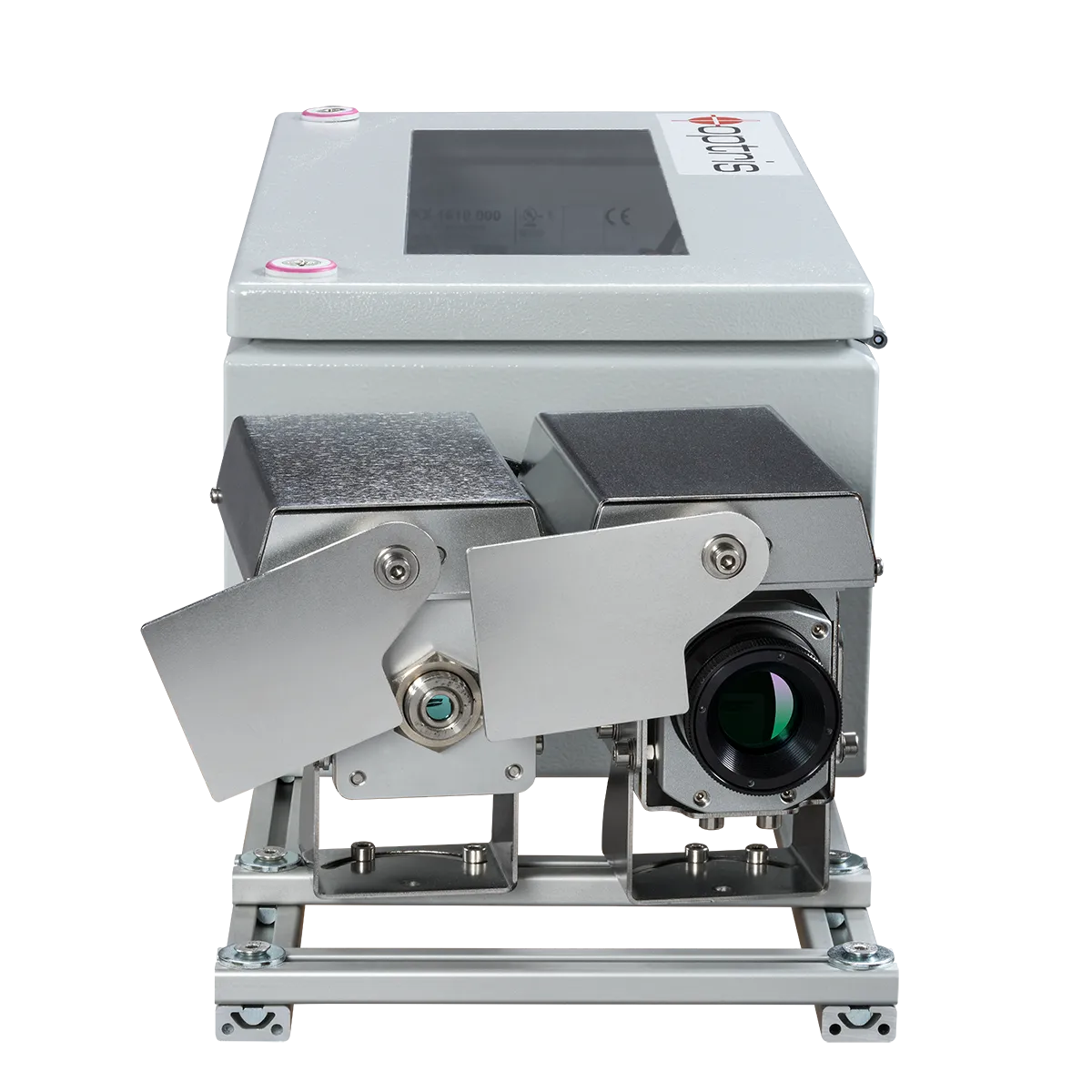

시스템에는 디지털 제어 렌즈 보호 시스템(DCLP)이 적용되어 추가적인 공기 퍼지가 필요 없으며, 강화 과정 중 온도 차이를 신속히 감지해 불량을 방지하고 자동으로 품질을 모니터링할 수 있습니다. DCLP는 렌즈를 깨끗하게 유지하여 시스템의 신뢰성과 효율성을 높입니다.
Optris 적외선 카메라는 라이선스 무료 PIX Connect 소프트웨어와 함께 제공되어 라인 스캔 기능을 지원합니다. 기존의 라인 스캐너는 부피가 크고 가격이 높으며 설치와 설정에 많은 인력이 필요하지만, 적외선 카메라 시스템은 컴팩트하고 비용 효율적이며, 스캔 라인을 유연하게 배치하고 전체 IR 이미지를 얻을 수 있어 설치와 운영이 편리합니다.
카메라는 최소 구경으로 이동하는 물체의 표면 온도를 정확히 측정할 수 있으며, 유리 품질과 직결되는 중요한 온도 데이터를 실시간으로 공정 제어 시스템에 전송합니다. 이를 통해 생산 중 실시간 조정이 가능하며, 결함 발생을 줄이고 생산 효율을 높일 수 있습니다.
또한 Top-Down GIS는 유리 면적 계산 기능을 제공하여 공정 제어와 품질 보증에 활용됩니다. 정확한 온도 데이터와 면적 계산을 통해 에너지 효율 유리 생산 시 높은 품질을 유지하고, 산업 표준에 부합하는 제품 생산이 가능합니다.

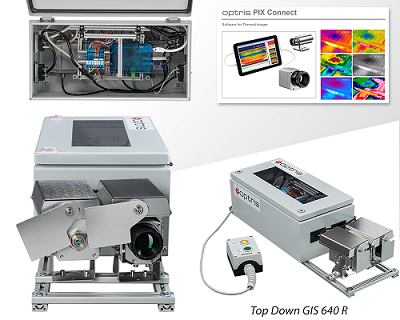

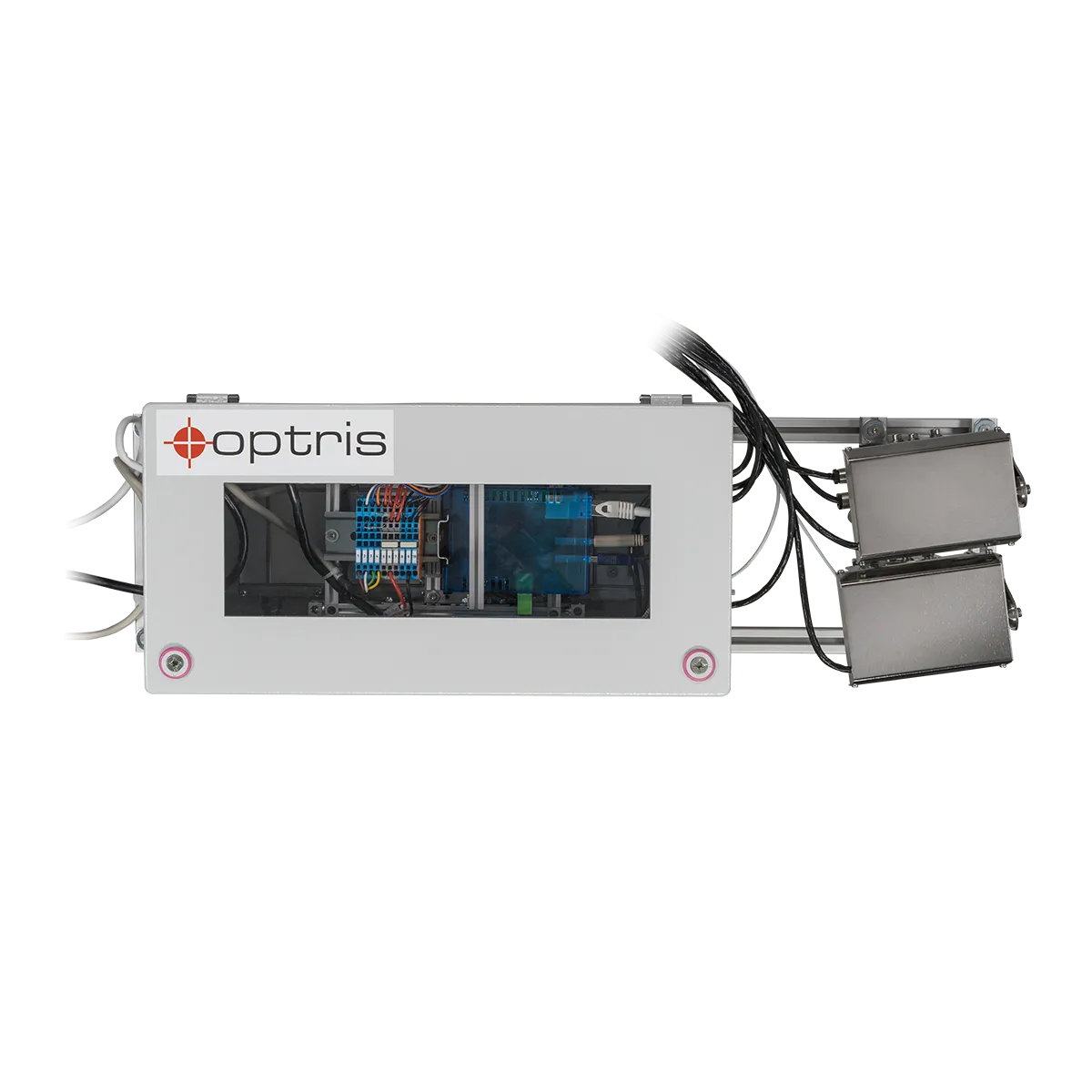

Top-Down GIS는 사전 조립된 시스템으로 제공되어 강화로 설치가 간편하며, 기존 생산 라인에 신속하게 통합할 수 있습니다. 사전 배선된 구성 요소와 24V 전원 공급 장치, Ethernet 연결을 통해 설치 직후 PIX Connect 소프트웨어를 활용한 즉시 데이터 분석과 운영이 가능합니다.
-
Areas of Application
-
Software
-
FAQs
-

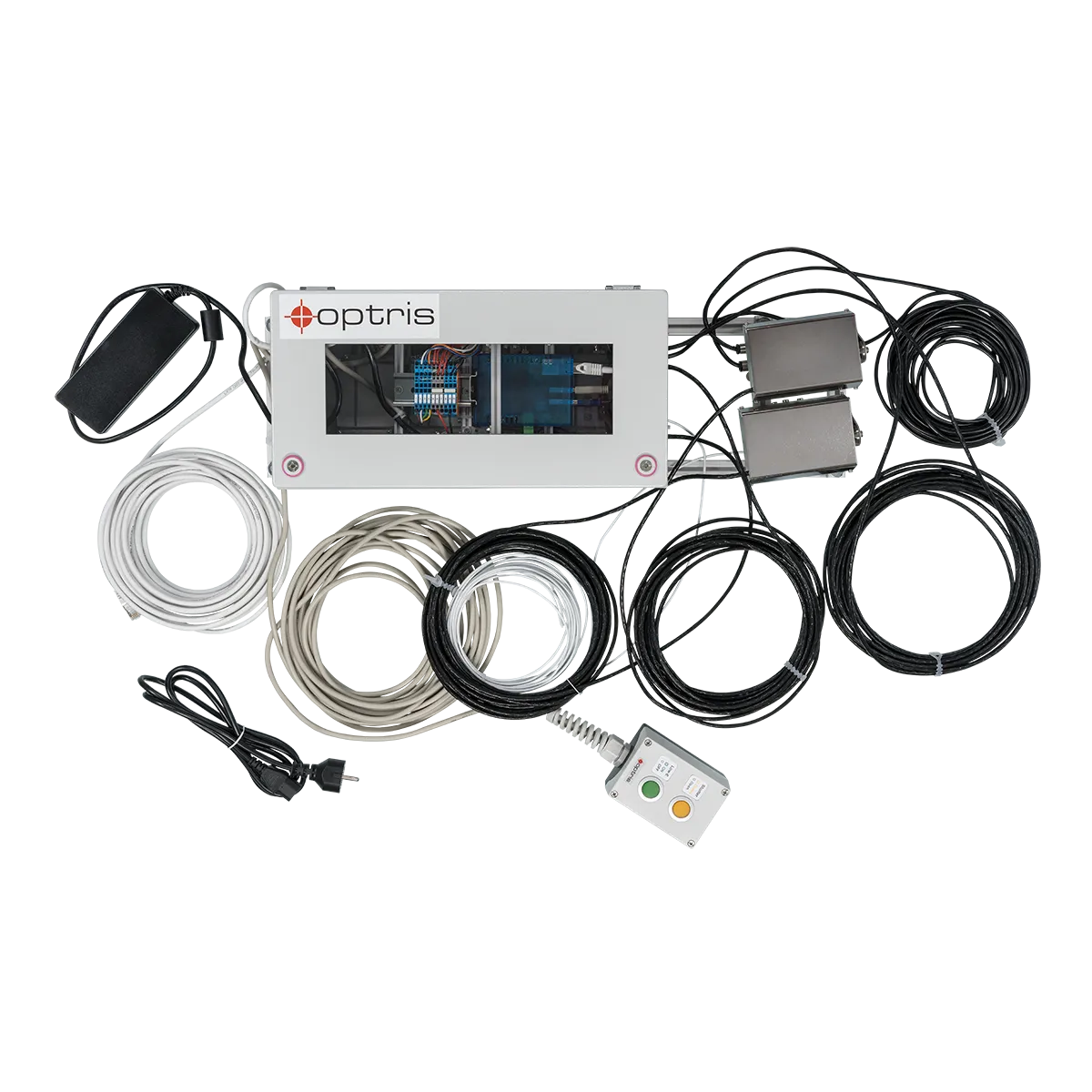

Scope of Supply
- 열화상 카메라 Pi 640i (60° 또는 90° 화각(FOV))
- 산업용 프로세스 인터페이스

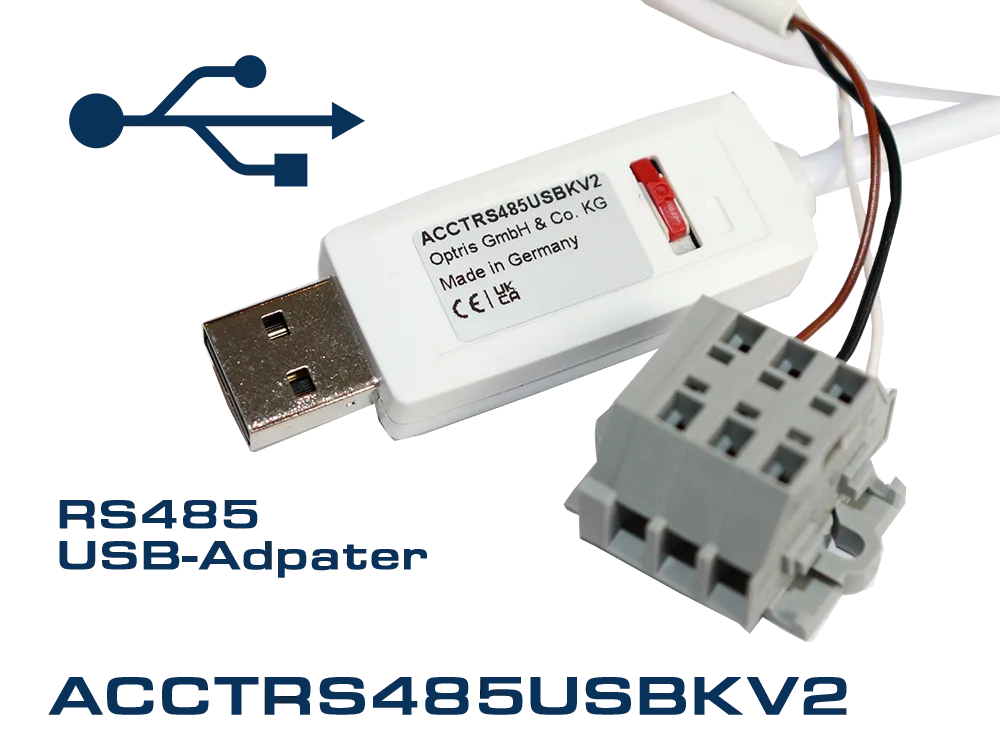

- 적외선 온도계 CT G5L (USB 인터페이스 및 교정 인증서 포함)
- DCLP 셔터 시스템 및 카메라 장착 브라켓 포함
- USB 서버기가비트

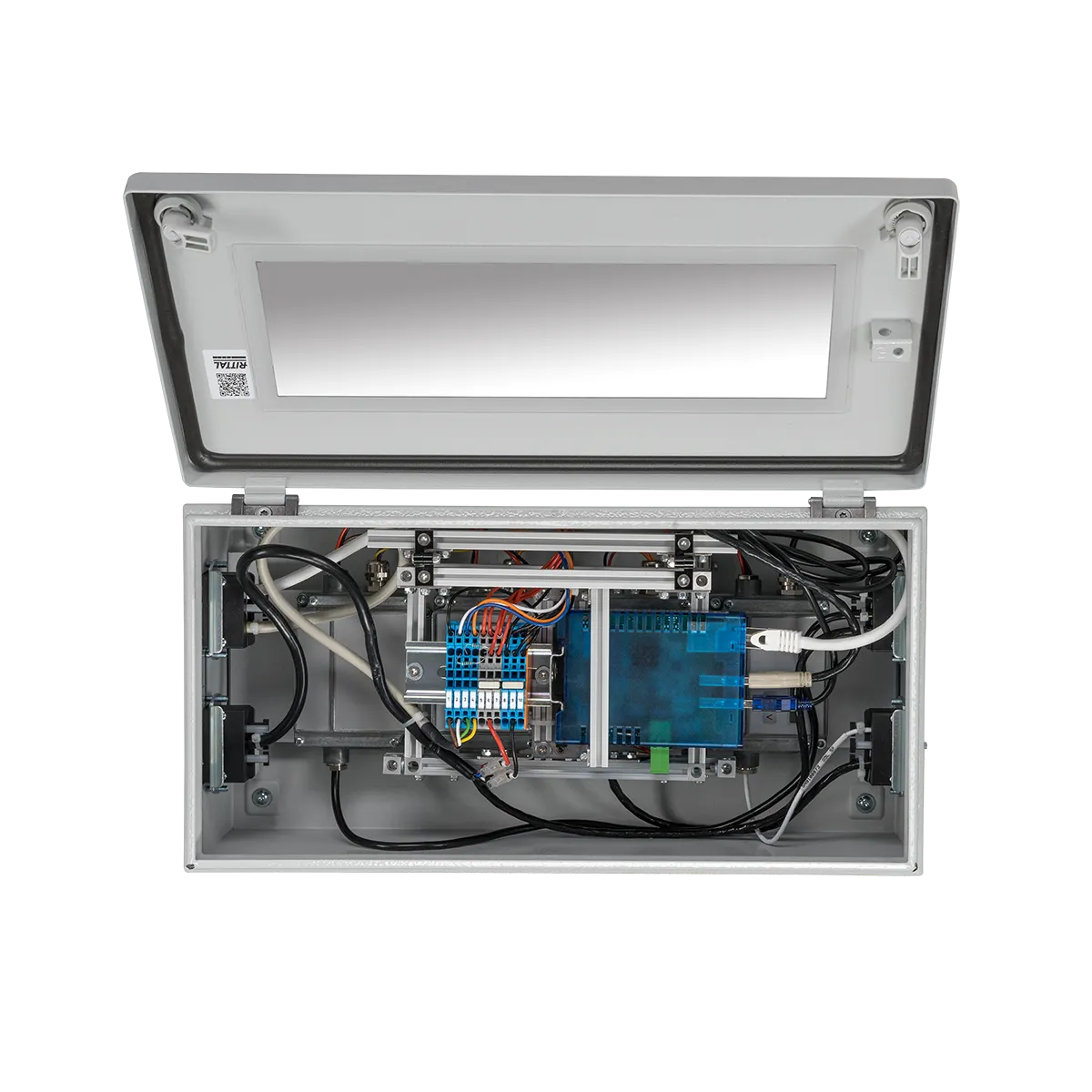

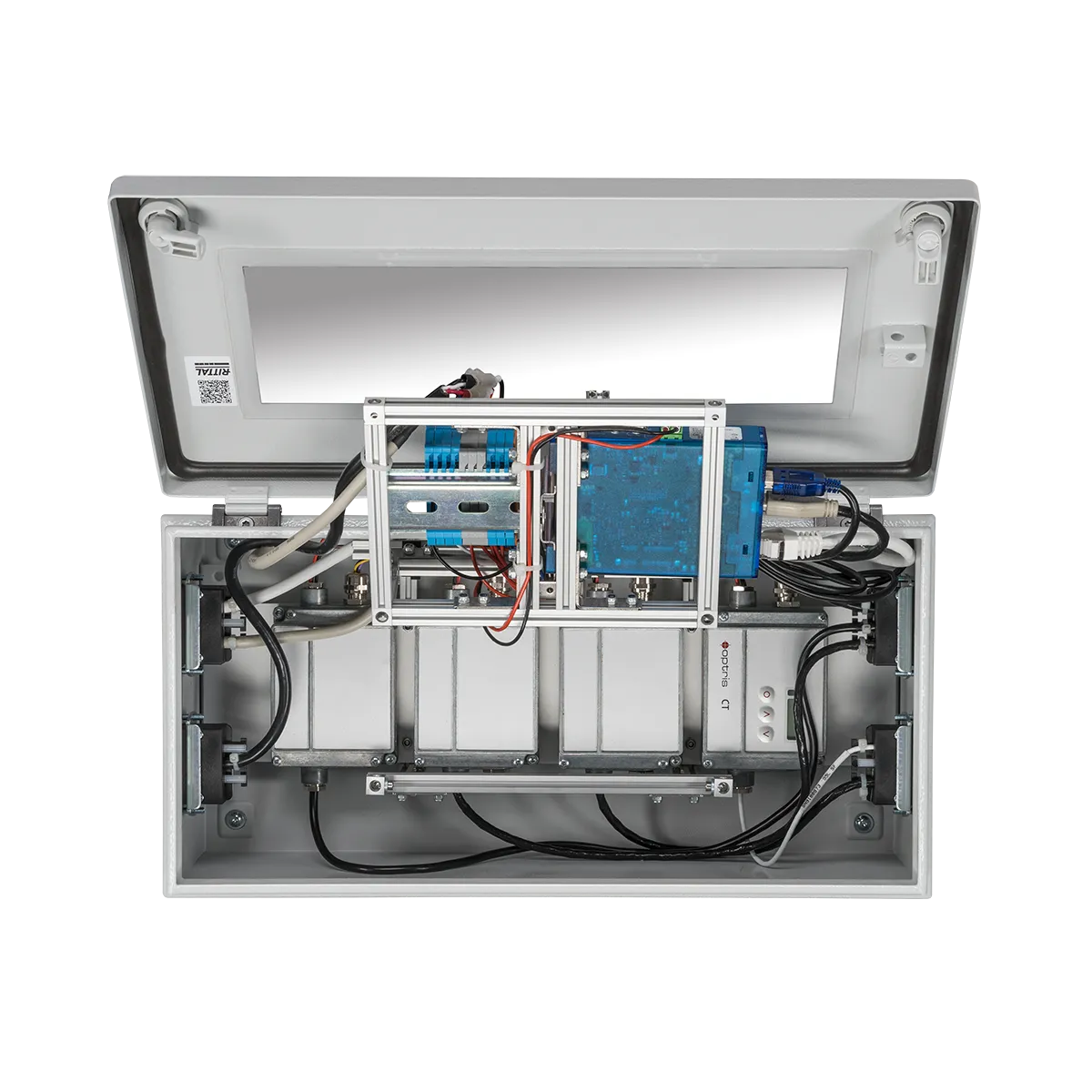

- 제어 캐비닛(케이블 세트 10m 포함) 및 원격 제어 박스
- 소프트웨어 패키지
- 초기 시동용 100–230 V AC / 24 V DC 전원 공급 장치
-
