제품소개

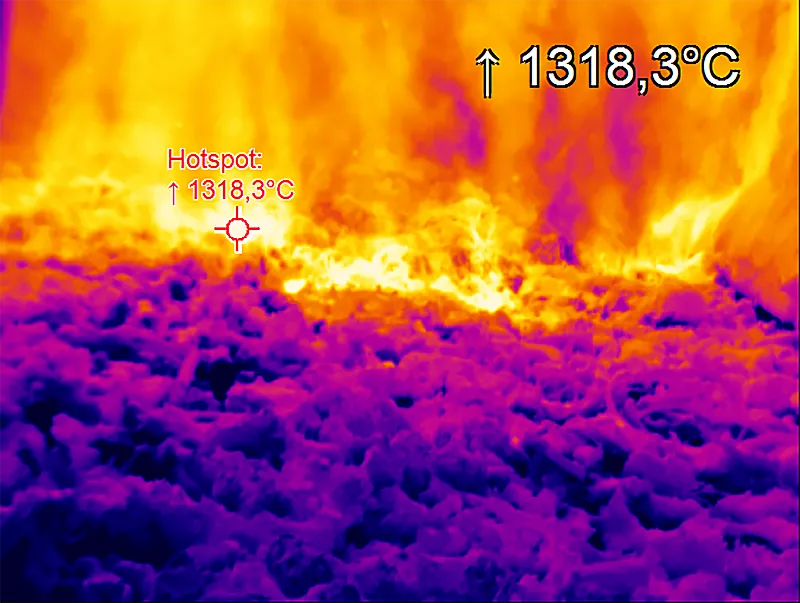

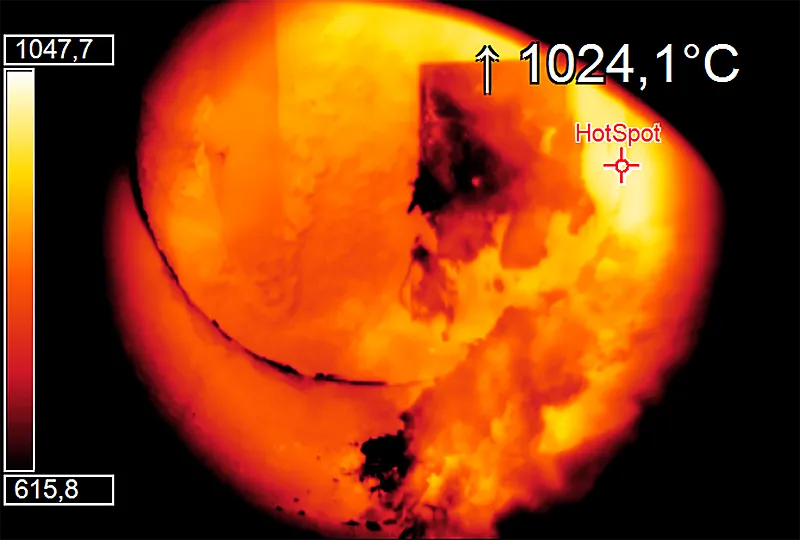

Optris Xi 320 MT는 산업용 중적외선 카메라로, 비접촉 열화상 측정을 위해 설계되었습니다. 독일에서 제조된 이 카메라는 3.9 µm 스펙트럼 파장에서 동작하며, 320 × 240 픽셀 해상도를 제공합니다. 온도 측정 범위는 475 °C에서 1700 °C로, 화염을 통과한 온도 측정이 필요한 다양한 산업 환경에 최적화되어 있습니다. 예를 들어, 가마 내 작업물 모니터링, 화학 반응기 내부 측정, 연소실 벽돌 온도 관찰 등에 활용할 수 있습니다.

Xi 320 MT는 고해상도 광학 시스템을 갖추고 있으며, 11° 렌즈 기준으로 거리 대비 스폿 크기 비율(D:S) 550:1을 달성하여 안전한 거리에서도 작은 대상의 온도를 정확히 측정할 수 있습니다. 모터 구동 포커스는 원격 조정이 가능하여, 작업 거리 변화에도 이미지 선명도를 일정하게 유지합니다. 또한, 컴팩트하고 견고한 IP67 등급 하우징을 적용하여 까다로운 산업 환경에서도 안정적으로 운용할 수 있으며, 생산 라인의 고정 설치나 기존 모니터링 시스템과의 통합에 적합합니다.

이 카메라는 비냉각 FPA(초점면 어레이) 검출기와 12 µm 픽셀 피치를 사용하여 유지보수가 필요 없는 견고한 이미징 시스템을 제공합니다. 전통적인 라인 스캐너와 달리 2차원 검출기는 전체 방사율 기반 열화상을 생성하므로 온도 분포를 시각화하고 열 이상 징후를 즉시 확인할 수 있습니다. 이를 통해 핫스폿 감지, 공정 제어, 품질 관리 등 다양한 산업 제조 및 소재 처리 응용 분야를 지원합니다.

카메라는 빠른 Ethernet 인터페이스(30 Hz)와 USB 2.0 인터페이스(5 Hz)를 통해 연결할 수 있으며, 온도 값은 아날로그 채널로 직접 출력할 수 있습니다. 모든 신호는 전기적으로 절연되어 산업 환경에서도 안정적인 동작을 보장합니다. 전원은 5–30 V DC, PoE(Power over Ethernet), USB를 통해 공급 가능합니다.

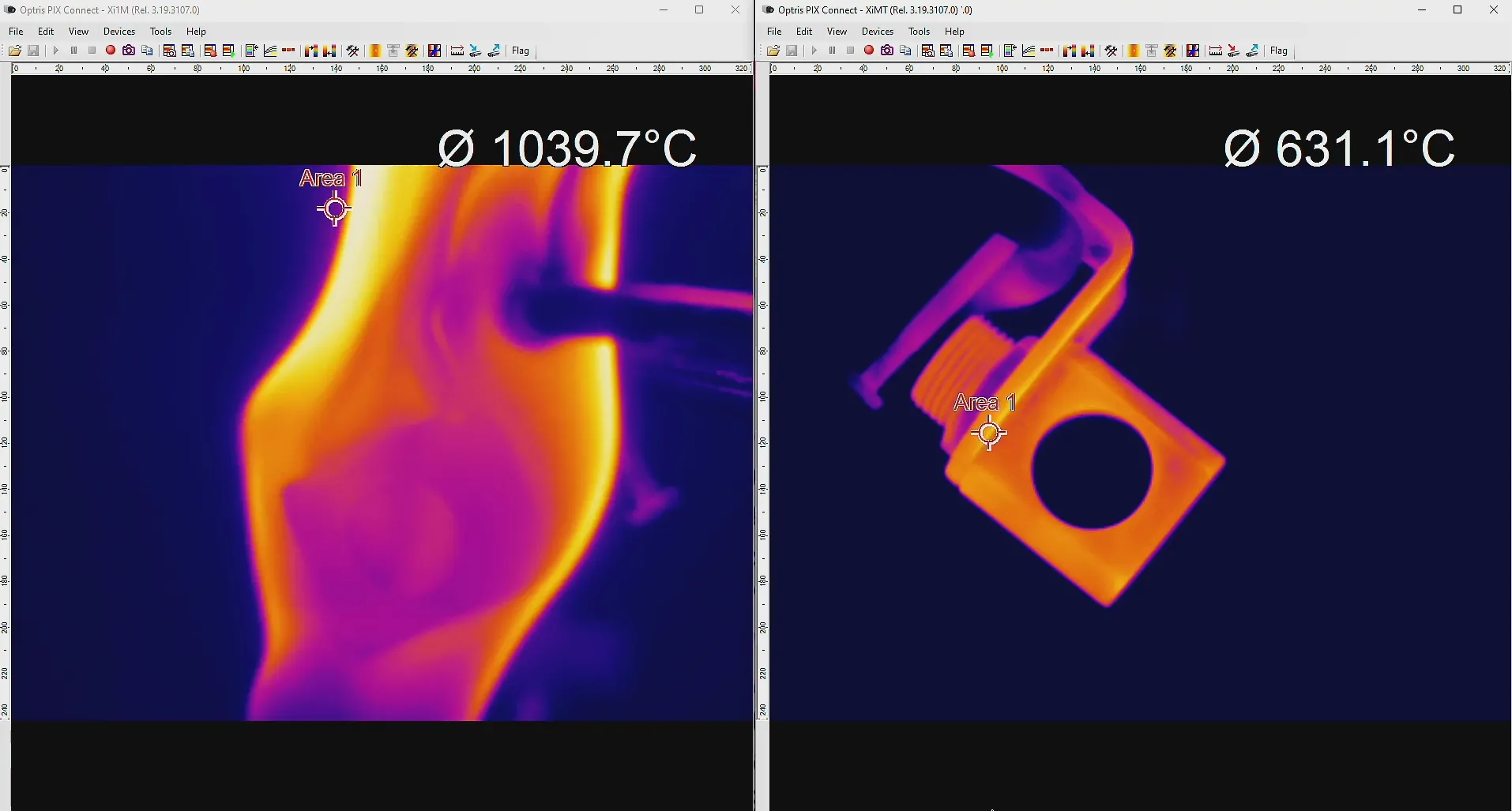

Optris Xi 320 MT는 PIX Connect 소프트웨어와 함께 제공되며, 이를 통해 열 데이터 분석, 기록, 보고서 작성이 가능합니다. 소프트웨어 기능에는 라인 스캔, 이미지 병합, 자동 스폿 감지, 소스 크기 효과 보정 등이 포함되어 있으며, 내장 웹 서버 기능을 이용하면 표준 브라우저로 원격 모니터링과 제어가 가능합니다. 또한 개발자 키트를 활용하면 맞춤형 모니터링 및 자동화 시스템에 카메라를 통합할 수 있습니다.

다양한 액세서리를 통해 열화상 카메라의 활용성을 극한 환경까지 확장할 수 있습니다. 워터쿨링 하우징은 주변 온도 250 °C에서도 운용 가능하며, 에어 퍼지 장치와 보호 윈도우는 먼지가 많은 환경에서도 렌즈를 깨끗하게 유지합니다. 추가 액세서리로는 기계적 장착 옵션, 산업용 케이블, 전기 커넥터 등이 제공됩니다.

정밀한 화염 통과 온도 측정, 견고한 구조, 고급 연결성을 갖춘 Optris Xi 320 MT는 금속, 세라믹, 화학 공정 산업에서 중적외선 열화상 측정의 기준 장치로 자리매김합니다.

- 열화상 카메라 Xi 320 MT

- Ethernet / Poe 케이블 (1 m)

- USB 케이블 (1 m)

- 출력/입력용 케이블 (1 m) 및 터미널 블록 포함

- 장착 브래킷 및 너트

- Optris PIX Connect 소프트웨어 패키지

- 빠른 시작 가이드 (Quick Start Guide)
