제품소개

Optris CSvision R1M two-color 파이로미터는 일관되고 반복성이 뛰어난 온도 측정 성능을 제공하는 것이 가장 큰 특징입니다. 단일 파장 강도에만 의존하는 single-color 파이로미터와 달리, CSvision R1M은 서로 매우 근접한 두 개의 파장에서 적외선 복사를 측정하는 비율 기반(ratio) 방식을 적용합니다. 이 측정 방식은 온도가 상승함에 따라 물체에서 방출되는 복사가 파장 전반에 걸쳐 증가하는 특성을 활용하여, 특히 고온 영역에서 탁월한 정확도를 제공합니다.

CSvision R1M의 핵심 장점 중 하나는 열악한 환경에서도 신뢰할 수 있는 측정 성능입니다. 방사율이 불분명하거나 온도 변화에 따라 방사율이 달라지는 경우에도 정확한 측정이 가능하며, 측정 스폿이 대상 물체를 부분적으로만 포함하거나 측정 대상이 파이로미터 스폿 크기보다 작은 경우에도 안정적인 결과를 제공합니다.

CSvision R1M의 two-color 측정 원리는 환경 조건이 변화하더라도 반복성과 정확도가 높은 측정을 보장합니다. 먼지, 연기, 수증기, 오염된 관측 창과 같은 간섭 요인에 강하며, 광학 경로에서 투과율 변화로 인해 최대 95%의 감쇠가 발생하더라도 신뢰성 있는 측정이 가능합니다. 또한 측정 대상이 파이로미터 스폿에 완전히 위치하지 않거나 빠르게 이동하는 경우에도 정확한 온도 측정이 가능합니다.

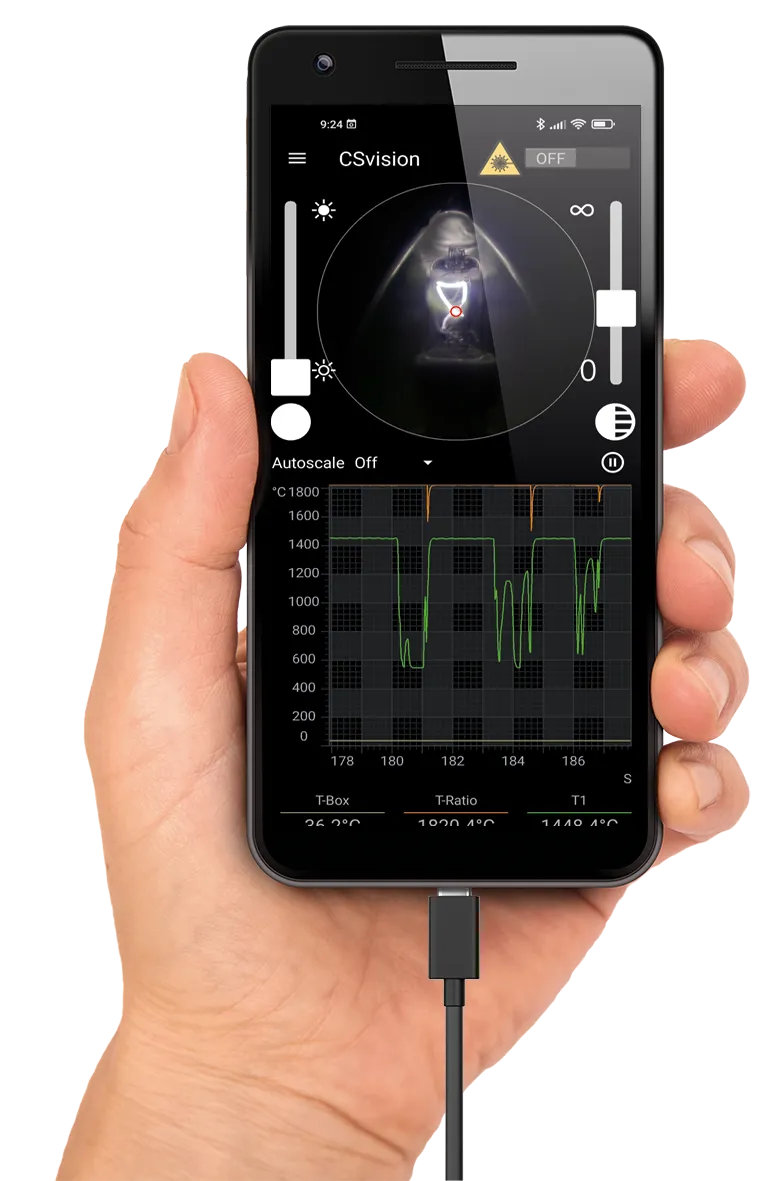

CSvision 시리즈에 적용된 혁신적인 비디오 조준 시스템과 크로스헤어 레이저는 센서 정렬을 간편하게 해줍니다. CSvision R1M은 모터식 포커싱 기능을 탑재하여, 표준 포커스 버전에서는 350 mm부터 무한대까지, 근거리 포커스 버전에서는 200 mm부터 400 mm까지 초점 조절이 가능합니다. 이러한 유연성 덕분에 다양한 거리의 측정 대상에 손쉽게 대응할 수 있습니다.

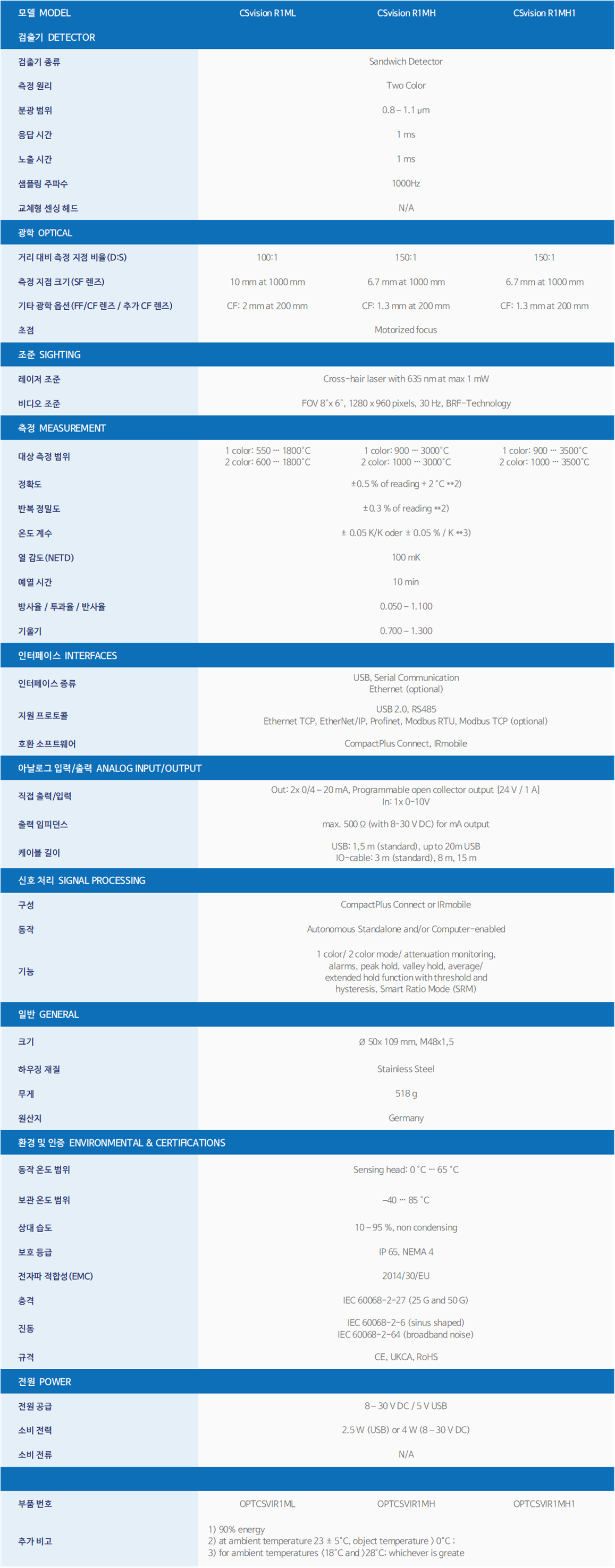

CSvision R1M은 550 °C부터 3500 °C까지의 넓은 온도 측정 범위와 최대 150:1의 우수한 광학 해상도를 제공합니다. 내부 모터식 포커싱을 통해 다양한 거리에서 완전 비접촉 방식의 온도 측정이 가능하며, 주변 온도 23 ± 5 °C 조건에서 측정된 시스템 정확도는 ±(측정값의 0.5% + 2 °C)로, 까다로운 산업 환경에서도 신뢰성 높은 측정 성능을 보장합니다.

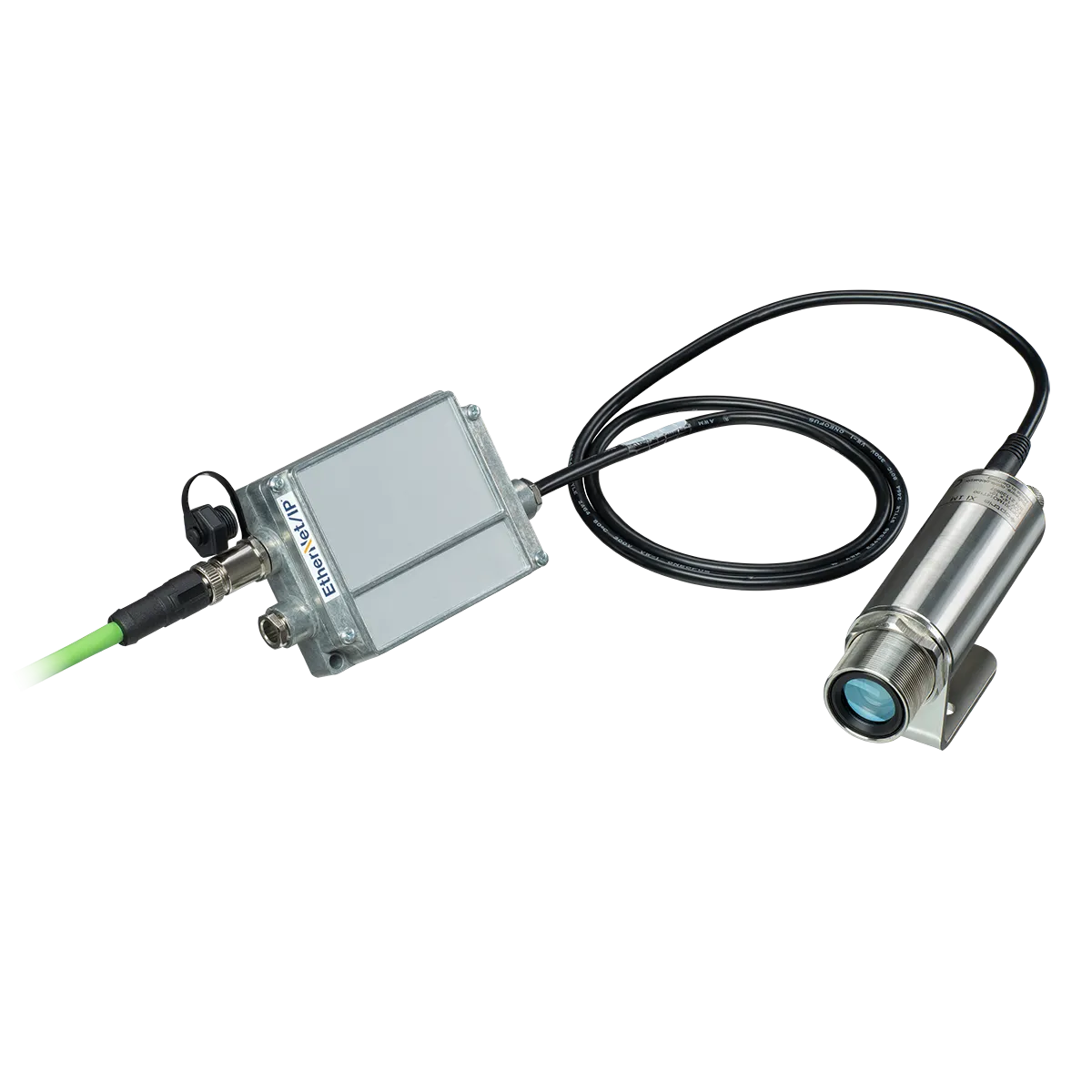

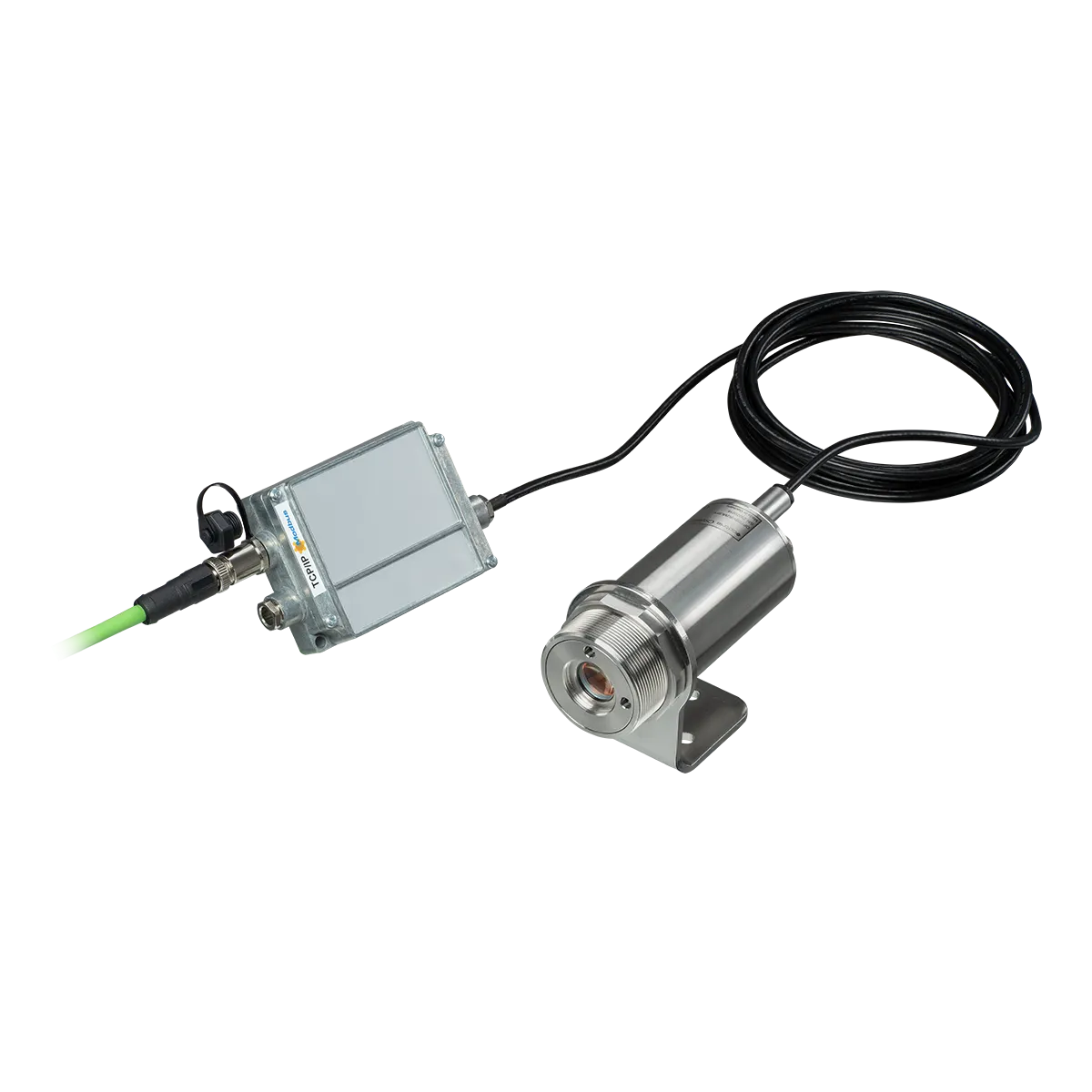

또한 CSvision R1M은 2× 0/4–20 mA, 0–5 V, 0–10 V, USB, RS485, Modbus TCP, Profinet, EtherNet/IP 등 다양한 아날로그 및 디지털 출력 인터페이스를 지원하여 폭넓은 산업 환경에 유연하게 적용할 수 있습니다. 견고한 설계와 독일 생산의 품질을 바탕으로 높은 내구성과 정확도를 제공하며, 금속 가공 및 반도체 제조와 같은 분야에서 요구되는 정밀하고 신뢰성 높은 온도 제어를 위한 이상적인 솔루션입니다.

Optris CSvision R1M은 비접촉 온도 측정 기술의 새로운 기준을 제시합니다.

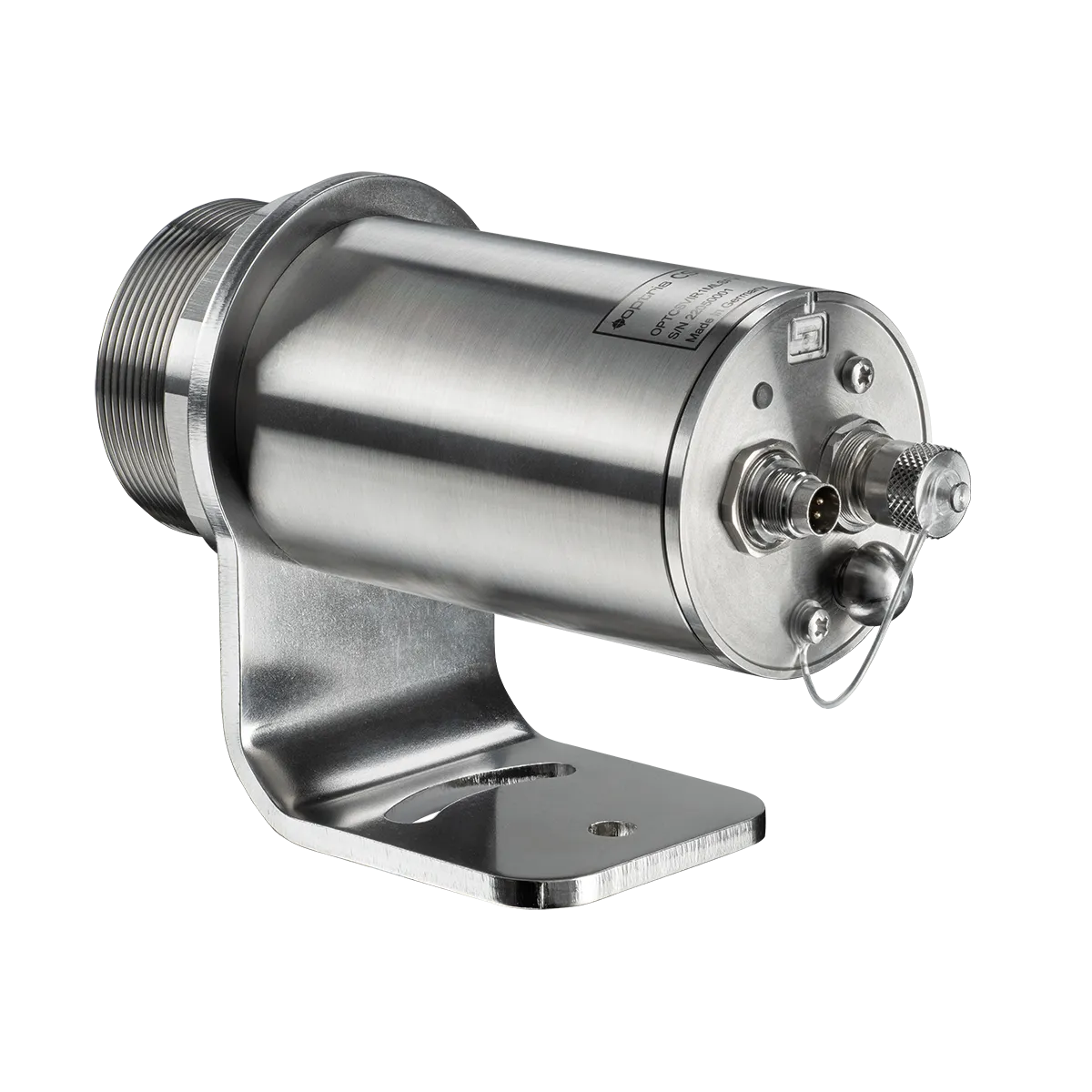

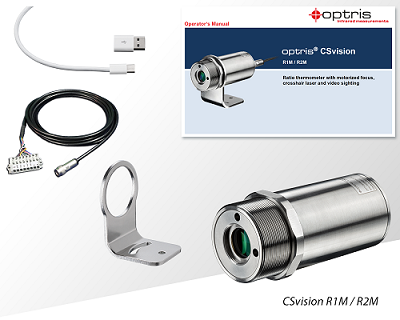

- 적외선 온도계 CSvision R1M (장착 너트 및 브라켓 포함)

- USB-C 케이블 (USB-A 어댑터 포함)

- 연결용 터미널 블록 케이블

- 사용 매뉴얼
