제품소개
신뢰할 수 있는 계측 기술로 구성된 제품 솔루션 입니다.

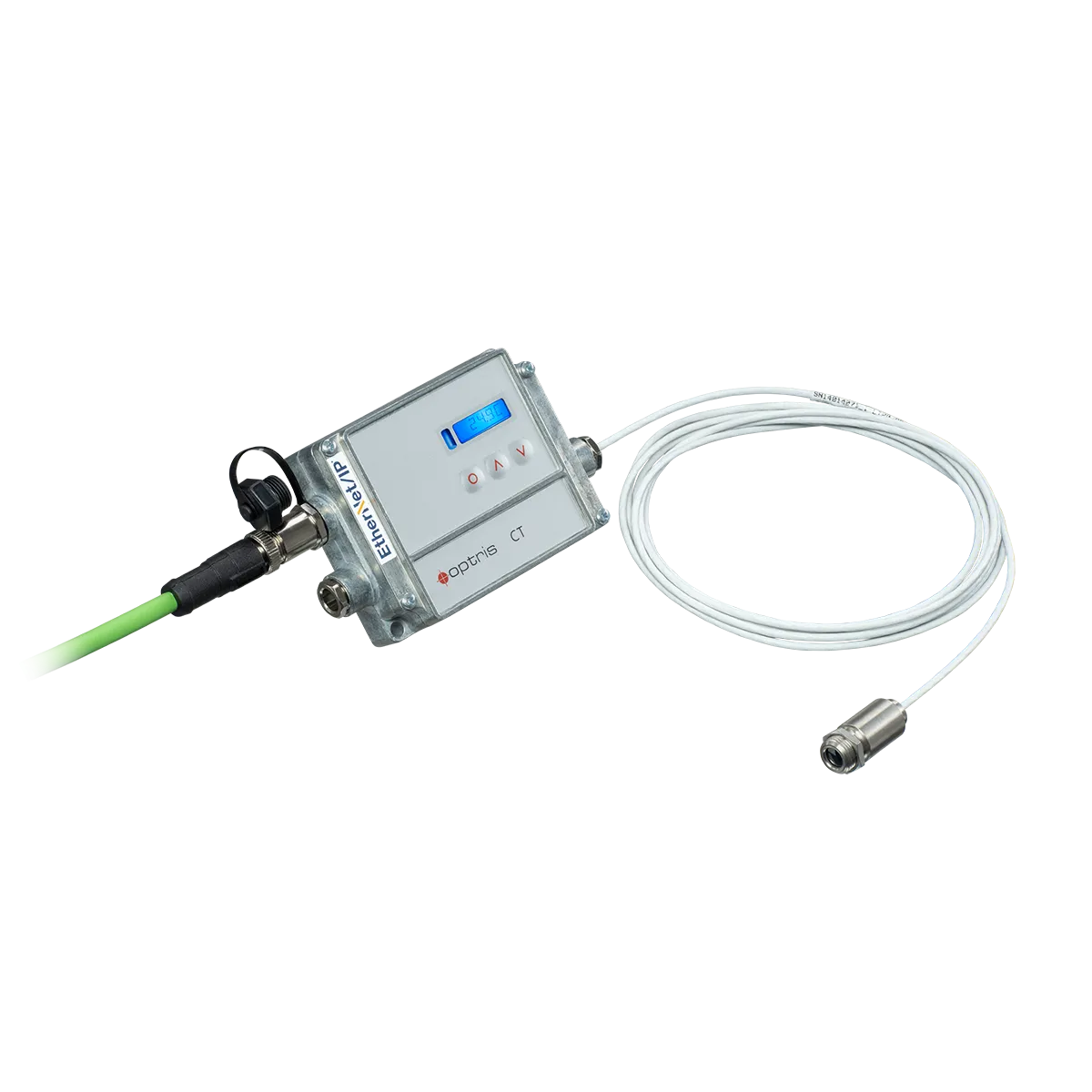

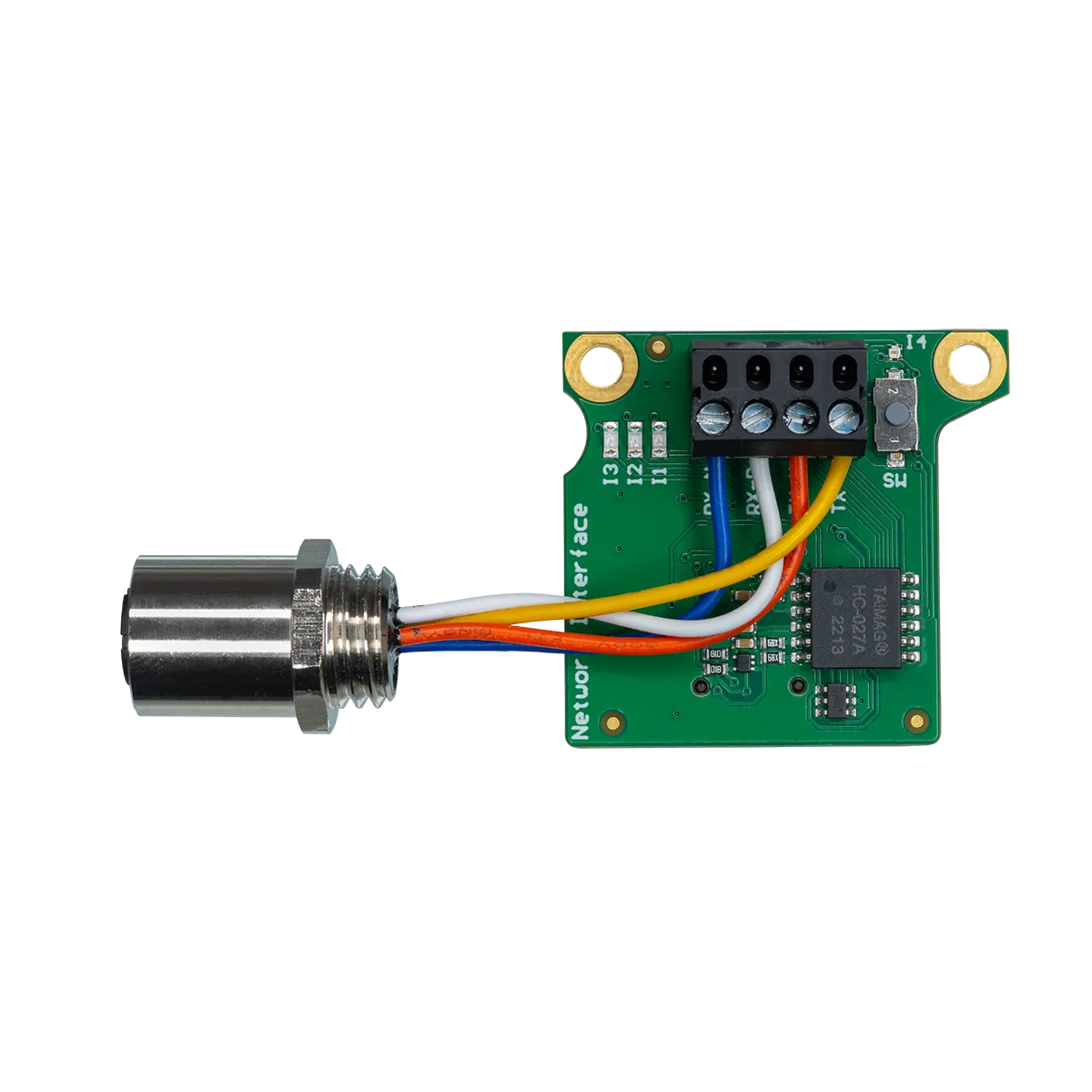

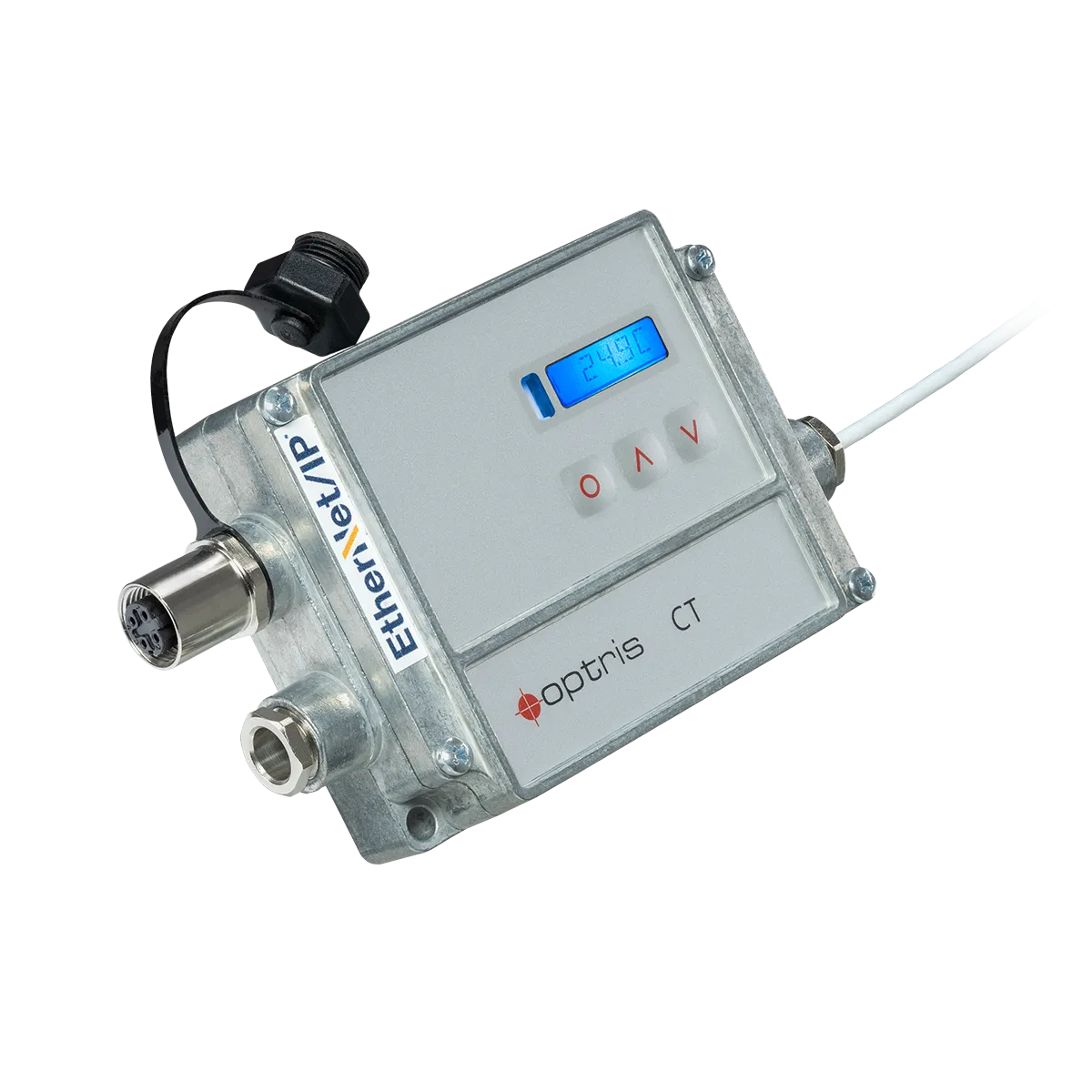

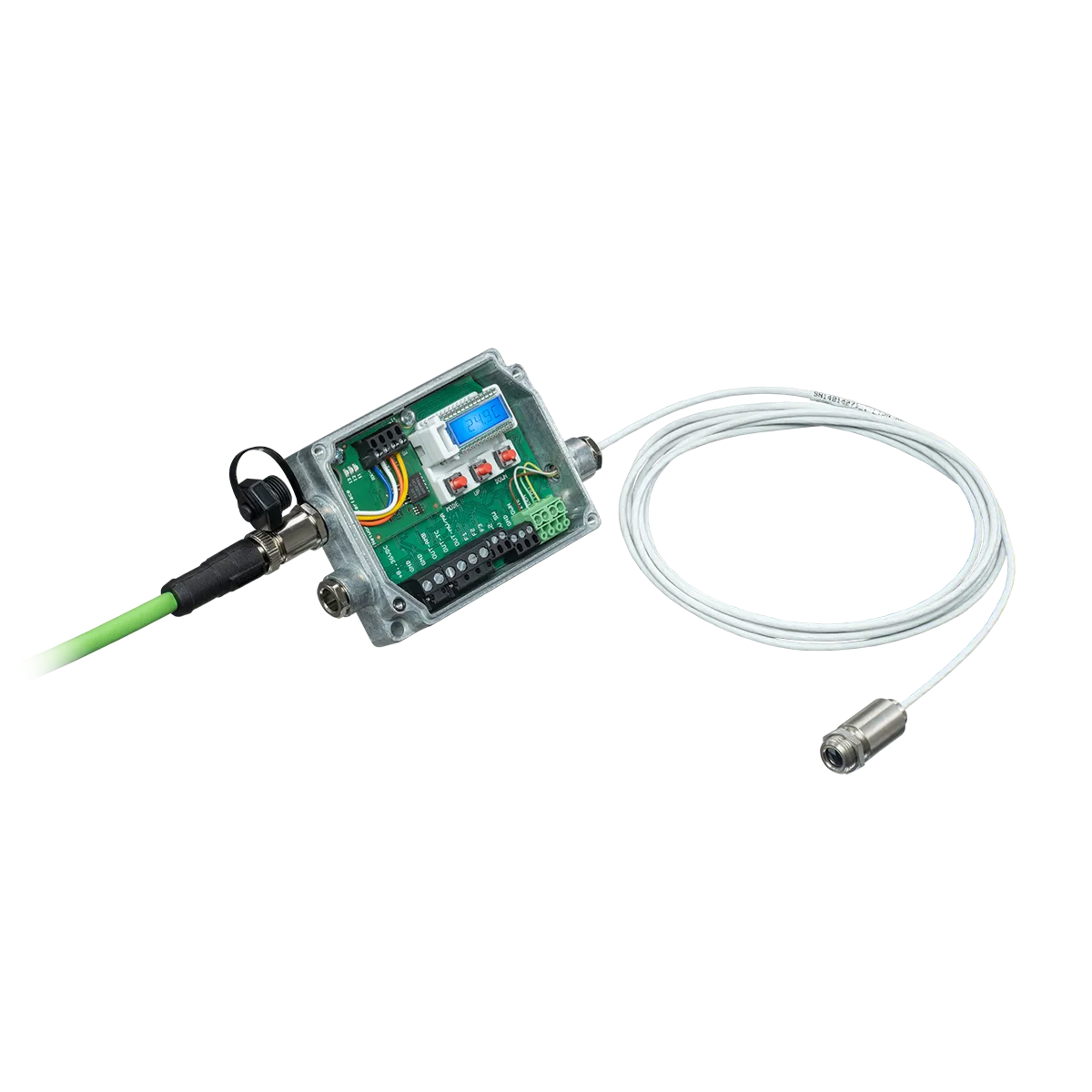

EtherNet/IP 인터페이스 보드는 CT, CTlaser, CTratio 파이로미터의 일렉트로닉 박스 내에 손쉽게 설치되어 원활한 통합을 제공합니다. 4핀 M12 D-coded 커넥터를 갖추어 산업용 이더넷 환경에 적합하며, 최대 100 Mbit/s 전송 속도와 IP67 보호 등급을 지원하는 견고한 데이터 통신이 가능합니다. 통합 소프트웨어 스택은 신뢰할 수 있는 EtherNet/IP 기능을 제공하며, 온도 및 장치 상태와 같은 주요 파이로미터 데이터 매핑과 핵심 파라미터를 지원합니다. EDS 파일을 통해 설정이 간단하며, 운영 중에도 동적 파라미터 조정이 가능합니다. 설정은 내부에 저장되어 전자 박스가 교체되더라도 기능이 유지됩니다. EMC 및 저전압 지침을 준수하여 산업 자동화 및 온도 측정 애플리케이션에서 신뢰성을 높입니다.
- EtherNet/IP 인터페이스
- ODVA 인증
- Allen Bradley PLC용 EDS 파일 포함 전체 문서 제공
-
Specification
일반 사양 (General Specification)
- 환경 등급: IP67 (NEMA-4) (설치 시)
- 작동 온도: -20 °C ~ 80 °C
- 상대 습도: 10 – 95 %, 비응축

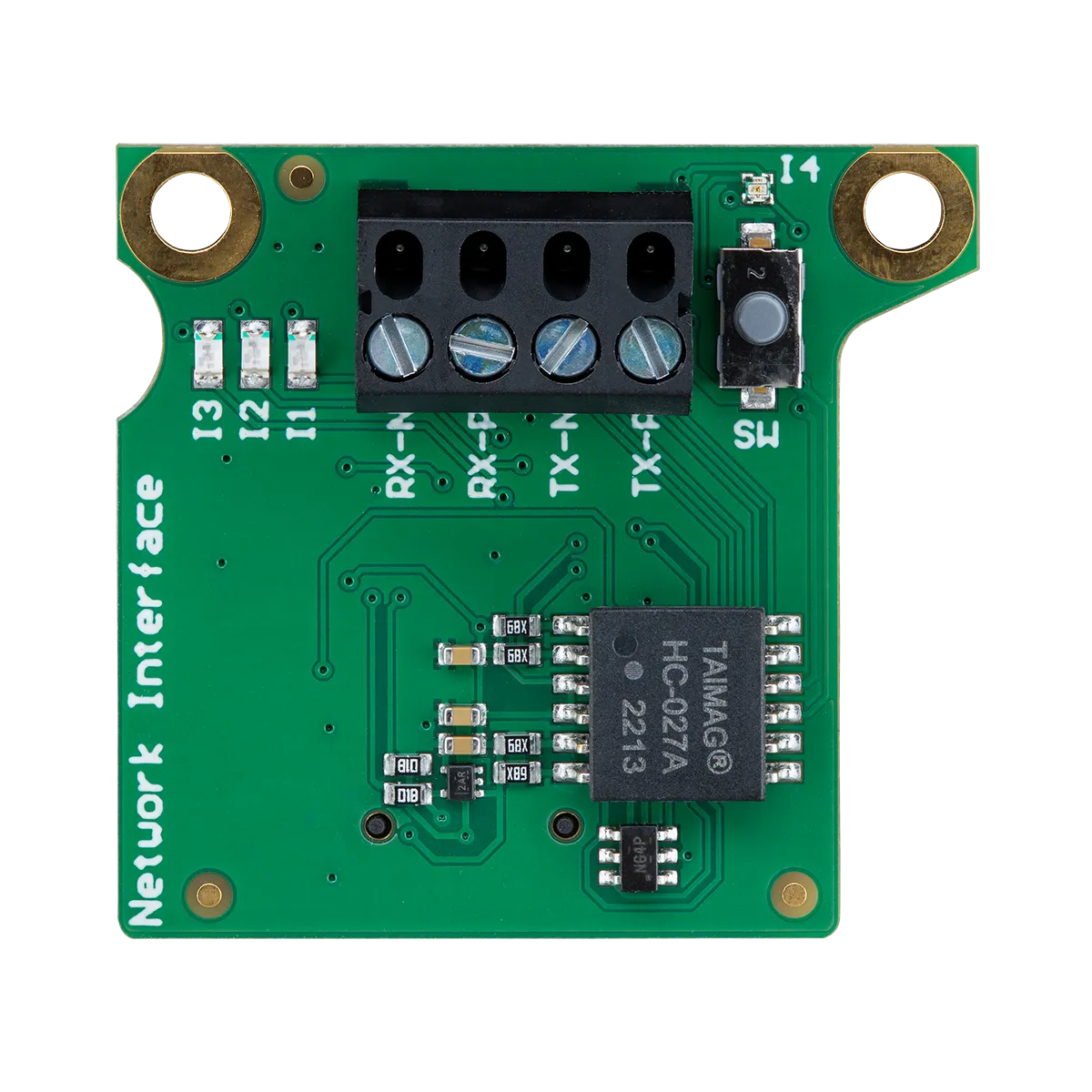

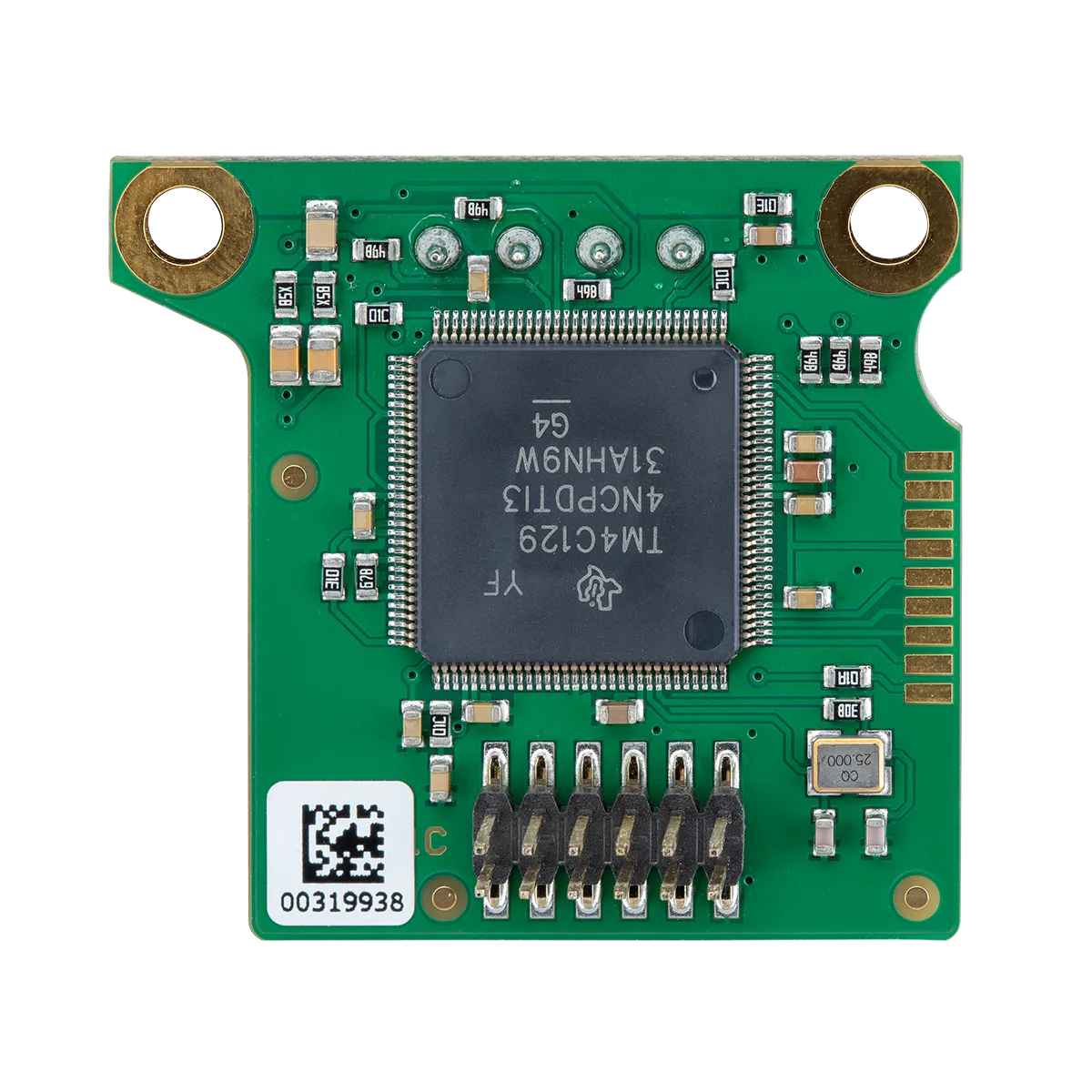

인터페이스 보드 특징 (Interface Board Characteristics)
- 포트 프로토콜: EtherNet/IP
- 전송 속도: 최대 100 Mbit/s, 전이중(full-duplex), 자동 협상 지원
- 디바이스 클래스: 어댑터 디바이스
- 디바이스 타입: 06h
- 커넥터: 1 x M12, D-coded
CT EtherNet/IP 모듈은 대상 물체 온도, 내부 온도, 장치 상태 및 기타 파이로미터 데이터를 Input Assembly로 매핑합니다. 이후 CIP를 통해 EtherNet/IP 네트워크로 전송됩니다. 초기화 단계에서 CT EtherNet/IP 인터페이스 보드는 PLC 프로그래밍 소프트웨어의 Controller Tags를 통해 설정 가능한 장치 구성 데이터를 전송합니다. 또한, 다양한 클래스(Class)를 사용하여 데이터 교환 모드에서 센서 파라미터 일부를 변경할 수 있습니다.
-
Product Description
Optris CT EtherNet/IP 인터페이스 보드는 CT, CTlaser, CTratio 파이로미터에 손쉽게 통합 및 설치할 수 있도록 설계되었습니다. 4핀 M12 D-coded 커넥터를 갖추어 산업용 이더넷을 100 Mbit/s 속도로 지원하며, IP67 보호 등급을 제공합니다. 통합 소프트웨어 스택은 신뢰할 수 있는 기능을 보장하며, 주요 파이로미터 파라미터를 지원합니다. EDS 파일을 통한 간편한 설정이 가능하며, 설정은 내부에 저장되어 일렉트로닉 박스가 교체되더라도 기능이 유지됩니다.
-
Downloads
-
FAQs
-

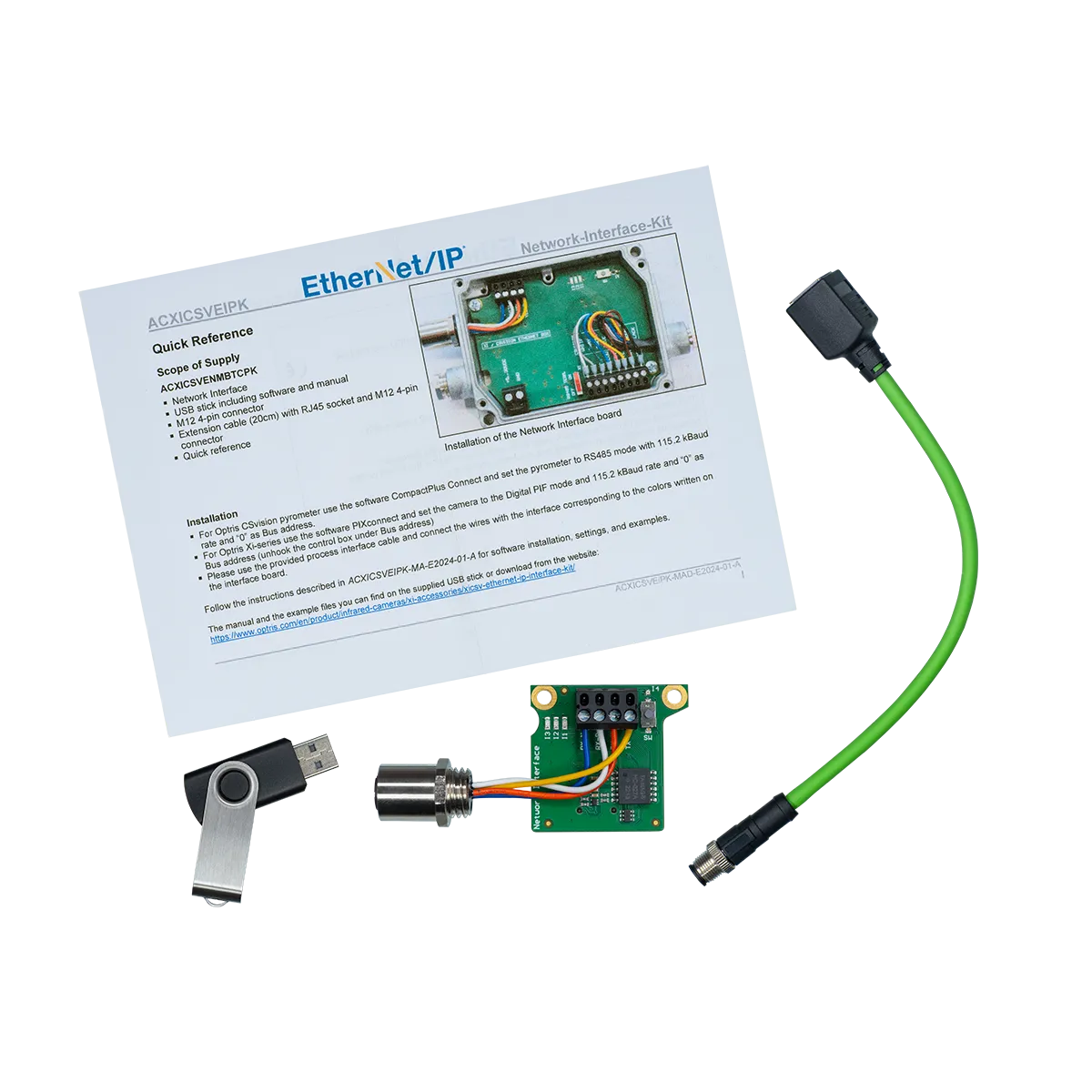

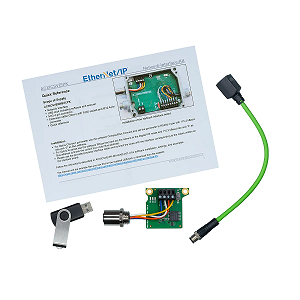

Scope of Supply
- 인터페이스 보드 1개
- M12 4핀 커넥터 1개
- RJ45 소켓 및 M12 4핀 커넥터가 포함된 20cm 연장 케이블 1개
- 장착용 나사 세트 1개
- EDS 파일과 매뉴얼이 포함된 USB 스틱 1개
- ODVA 적합성 선언서 1부
- 퀵 레퍼런스 1부
