제품소개
신뢰할 수 있는 계측 기술로 구성된 제품 솔루션 입니다.

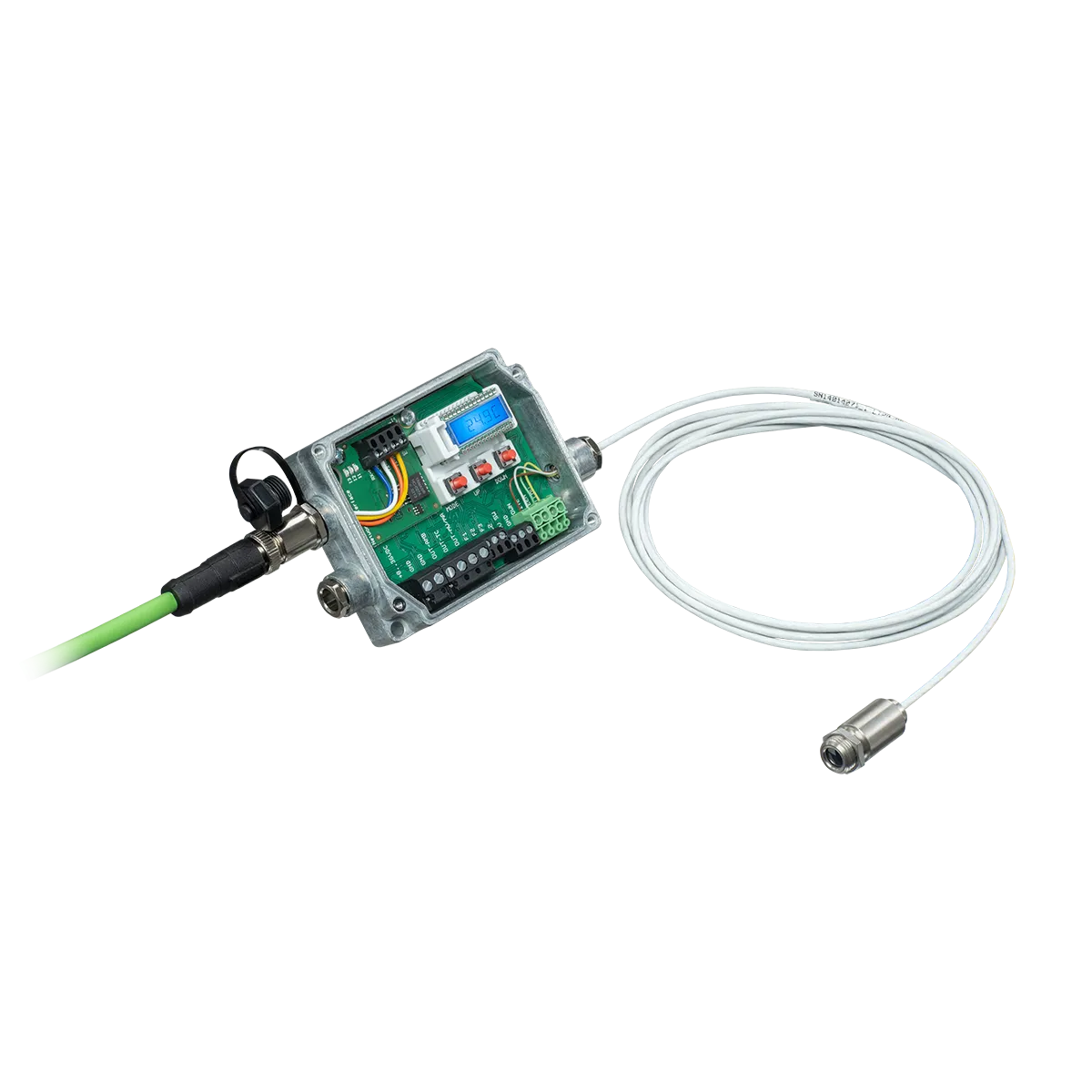

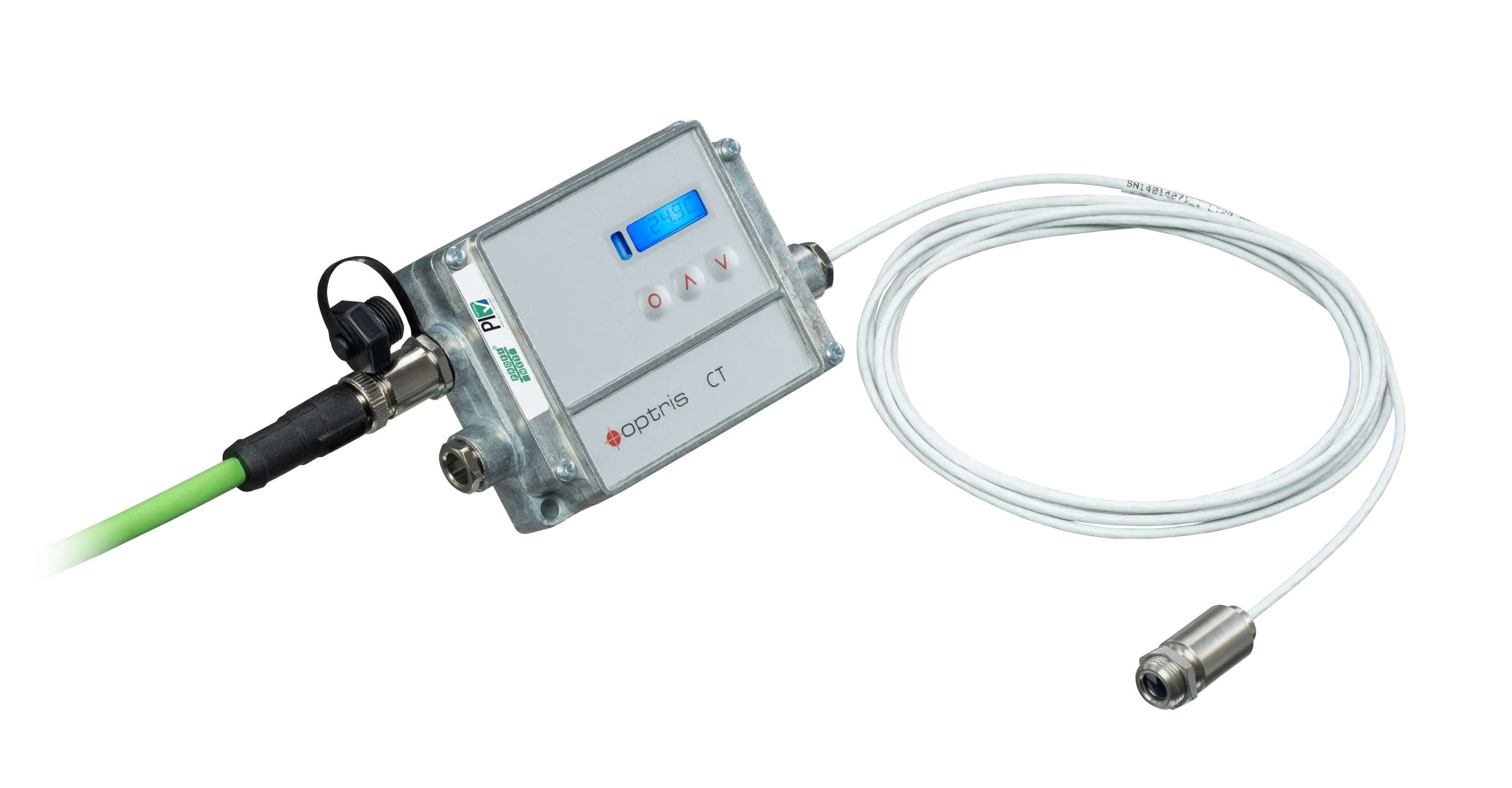

Profinet은 자동화 네트워크에서 실시간 데이터 교환을 지원하는 산업용 이더넷 표준으로, 컨트롤러, 센서, 액추에이터 간의 효율적인 통신을 가능하게 합니다. Profinet을 적외선 온도 센서와 함께 사용하면 제조 환경에서 비접촉식 온도 모니터링과 제어를 빠르고 정확하게 수행할 수 있습니다. Optris Profinet 인터페이스 키트는 Optris CT, CTlaser, CTratio 파이로미터의 전자 박스 안에 간편하게 설치할 수 있으며, 원활한 시스템 통합을 지원합니다. 4핀 M12 D-코딩 커넥터를 통해 최대 100 Mbit/s 속도의 안정적인 데이터 통신이 가능하며, IP67 보호 등급을 제공합니다. GSD 파일을 통한 간단한 구성으로, 운전 중에도 동적으로 파라미터를 조정할 수 있습니다. 설정은 내부에 저장되어, 전자 박스를 교체해도 기능이 유지되므로 신뢰할 수 있는 효율적인 산업용 성능을 보장합니다.
- Profinet 인터페이스 지원
- Profinet Association 인증 완료
- Siemens PLC용 GSD 파일 포함, 완전 문서 제공
-
Specification
일반 사양 (General Specification)
- 환경 등급: IP67 (NEMA-4) (설치 시)
- 작동 온도: -20 °C ~ 80 °C
- 상대 습도: 10 – 95 %, 비응축
인터페이스 보드 특징 (Interface Board Characteristics)
- 포트 프로토콜: Profinet
- 전송 속도: 최대 100 Mbit/s, 전이중(full-duplex), 자동 설정 가능
- 커넥터: 1 x M12, D-코딩
CT Profinet 모듈은 물체 온도, 내부 온도, 장치 상태 등 다양한 파이로미터 데이터를 입력 어셈블리(Input Assembly)에 매핑합니다. 이 정보는 CIP를 통해 Profinet 네트워크로 전송됩니다. 초기화 단계에서는 CT Profinet 인터페이스 보드가 장치의 구성 데이터를 전송하며, 이 데이터는 PLC 프로그램 소프트웨어의 Controller Tags를 통해 설정할 수 있습니다. 또한, CT Profinet 인터페이스 보드는 데이터 교환 모드에서 다양한 클래스(Class)를 사용하여 센서 파라미터의 일부를 수정할 수 있도록 지원합니다.
-
Product Description
Profinet은 자동화 네트워크에서 실시간 데이터 교환을 지원하는 산업용 이더넷 표준으로, 효율적인 통신을 가능하게 합니다. 적외선 온도 센서와 함께 사용하면 빠르고 정확한 비접촉식 온도 제어가 가능합니다. Profinet 인터페이스 키트는 적외선 온도계에 설치할 수 있으며, 최대 100 Mbit/s 속도의 안정적인 데이터 통신과 IP67 보호 등급을 지원합니다. GSD 파일을 통해 간편하게 설정할 수 있으며, 전자 박스를 교체해도 기능이 유지됩니다.
- Profinet 인터페이스 지원
- Profinet Association 인증 완료
- Siemens PLC용 GSD 파일 포함, 완전 문서 제공
-
Downloads
-
FAQs
-

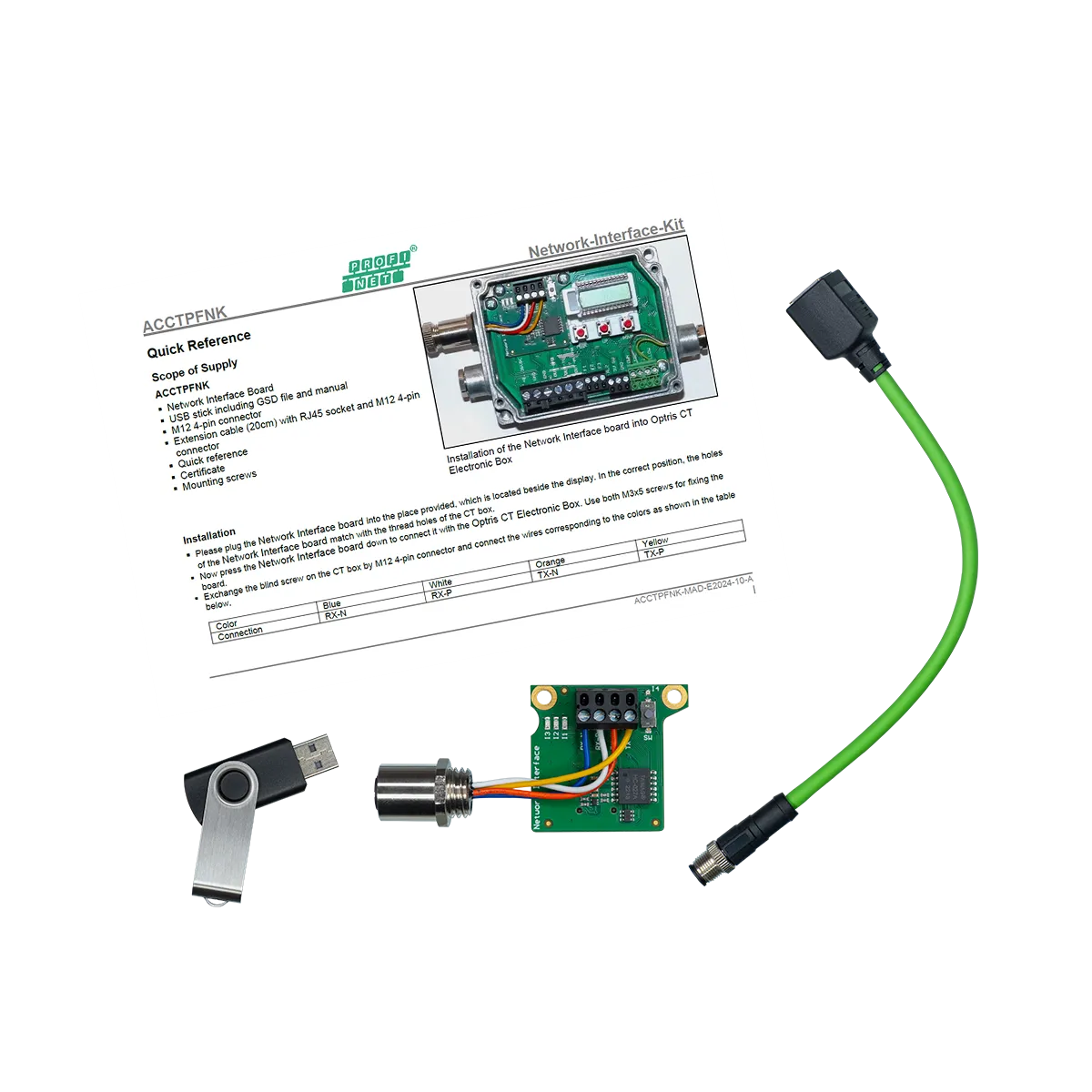

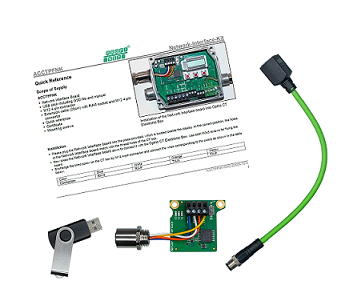

Scope of Supply

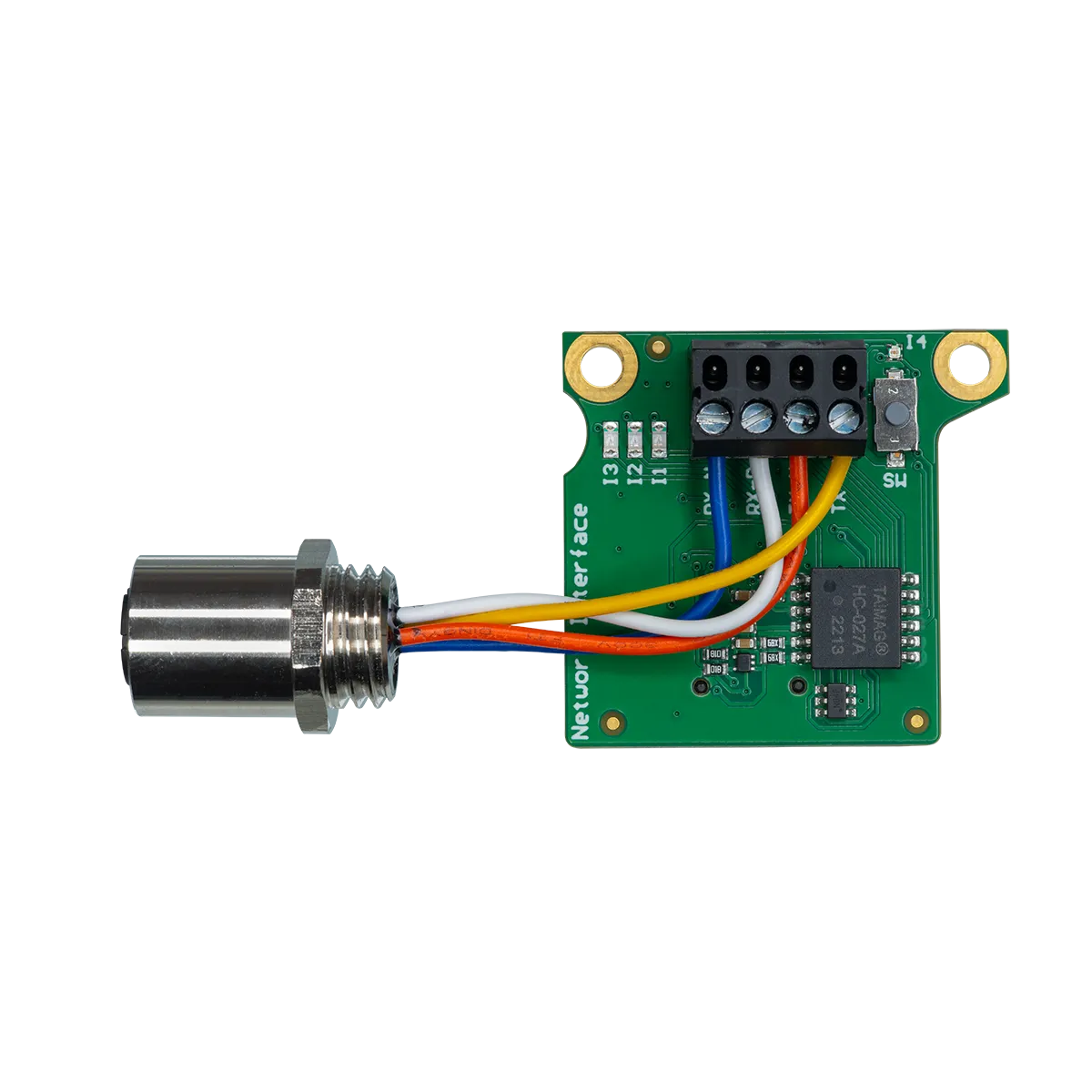

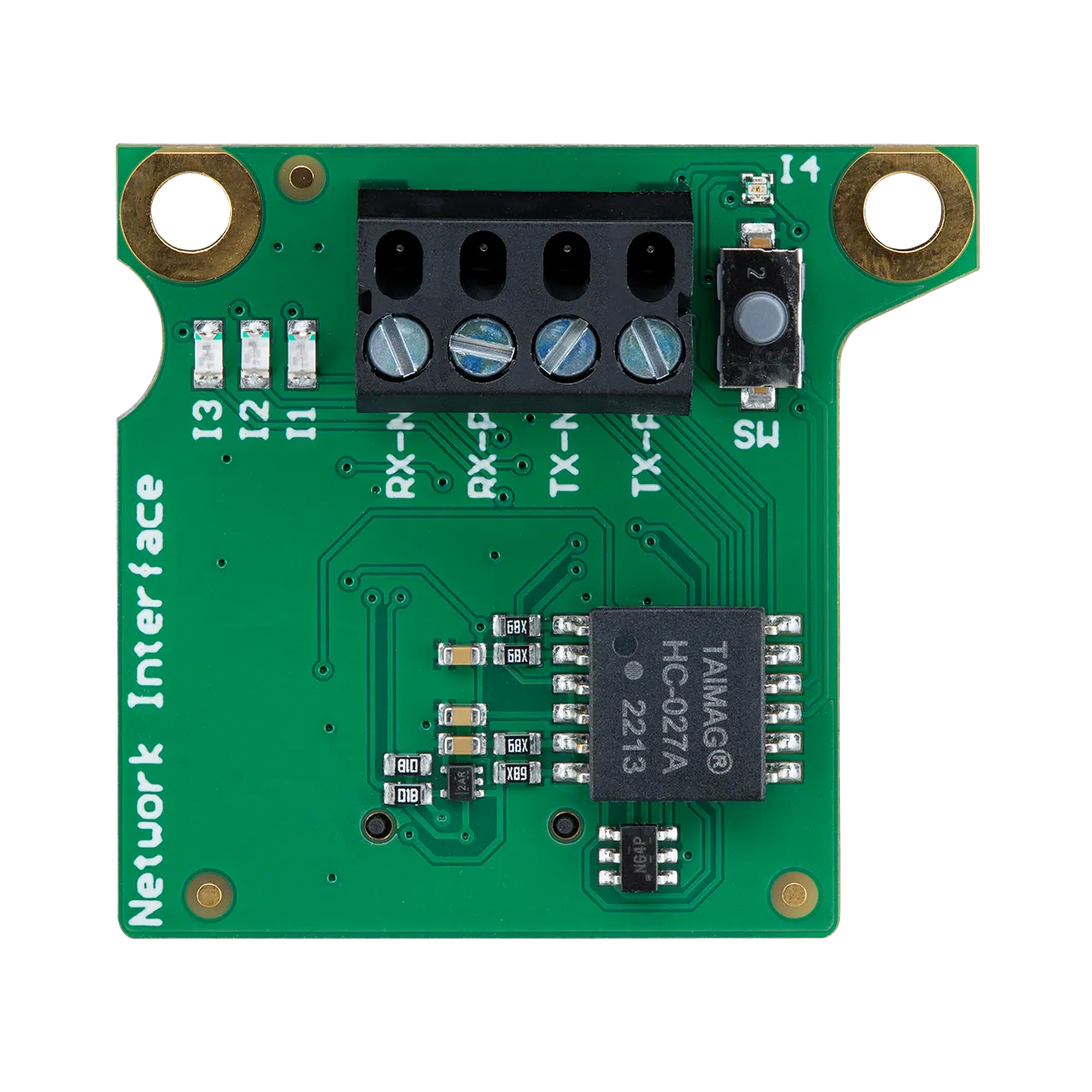

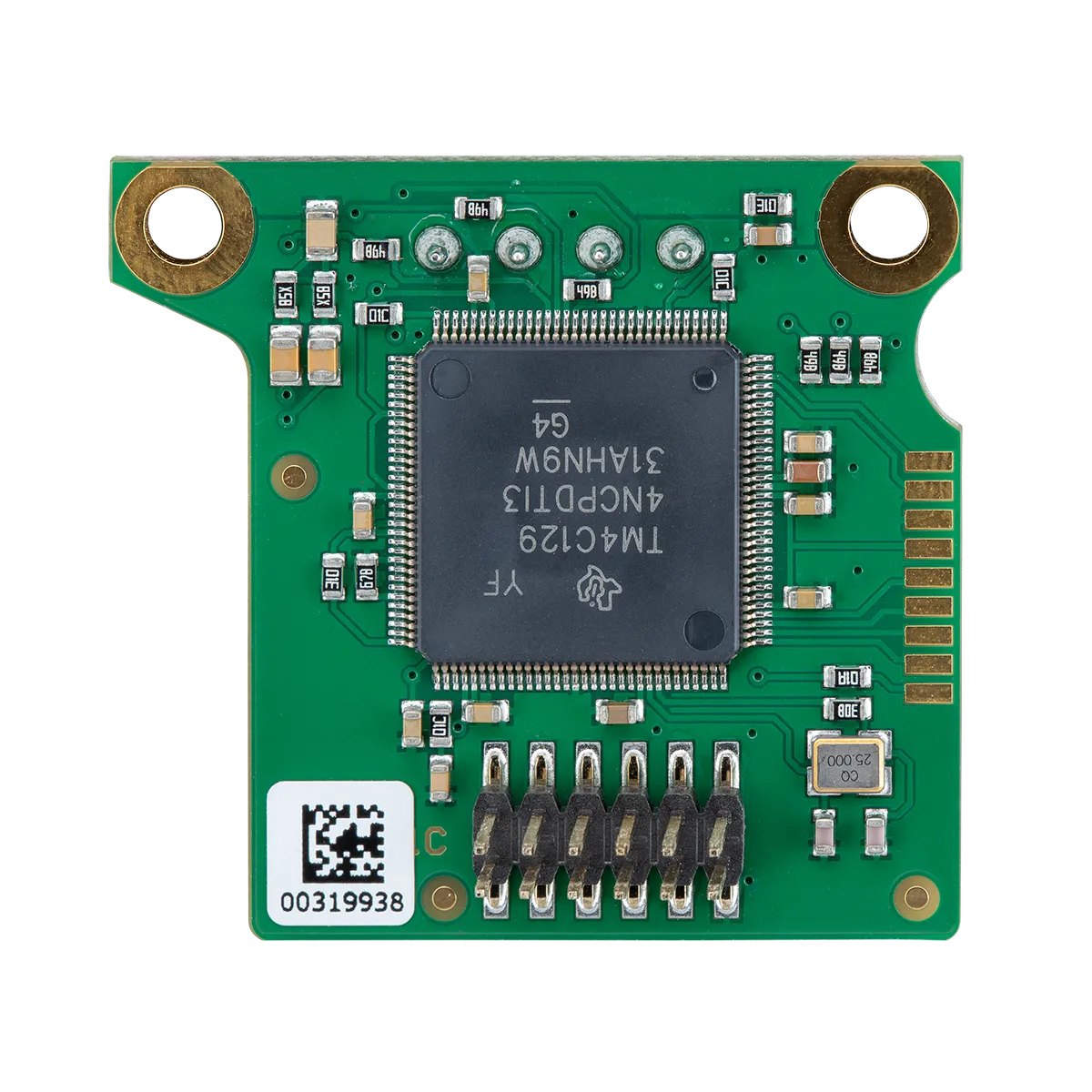

- 인터페이스 보드 1개 (고정 IP 모드, IP 주소: 192.168.0.102)
- M12 4핀 커넥터 1개
- 연장 케이블 1개 (20cm, RJ45 소켓 및 M12 4핀 커넥터 포함)
- USB 스틱 1개 (소프트웨어 및 매뉴얼 포함)
- 퀵 레퍼런스 및 장착용 나사 1세트
