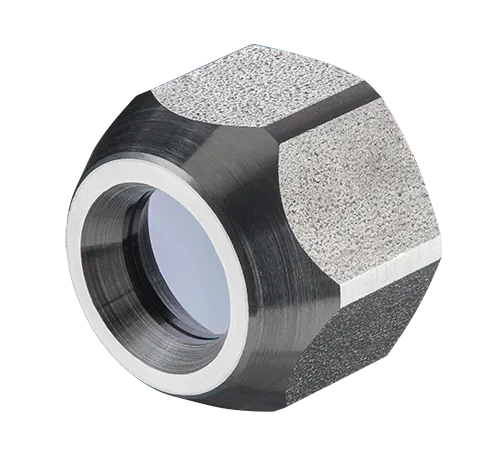

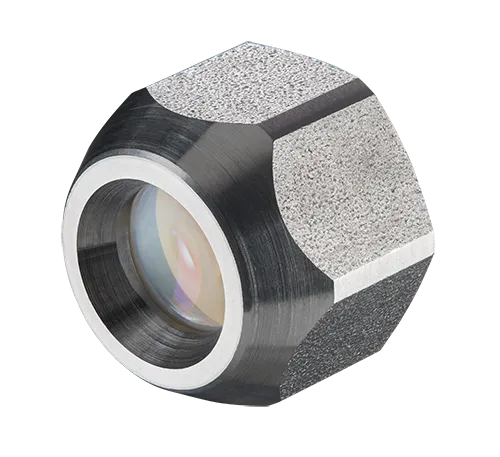

컴팩트 파이로미터용 클로즈 포커스(CF) 렌즈는 짧은 거리에서도 작은 물체를 정밀하게 측정할 수 있도록 설계되었으며, 최소 측정 지점 크기는 사용되는 센싱 헤드 버전에 따라 달라집니다. 이 렌즈는 특정 투과율 값을 가지며, 측정 시 신호 손실을 최소화합니다. CF 렌즈는 내부 나사형과 외부 나사형 두 가지 유형이 있습니다. 내부 나사형은 센싱 헤드에 직접 조립되며, 외부 나사형은 대형 하우징 또는 라미나 에어퍼지 장치에 장착할 수 있도록 설계되었습니다. 렌즈는 끝 지점까지 회전하여 쉽게 설치할 수 있습니다. 최적 성능을 위해 렌즈 표면을 오염물질로부터 깨끗하게 유지하는 것이 중요합니다.
- 작은 물체의 정밀 측정 가능
- 내부/외부 나사형 옵션
- 끝 지점 설치로 간편한 조립
- LT, 1M, 2M, 3M, 4M 모델과 호환
- 대형 하우징 및 공기 퍼지 장치에 적합
-
Specification
일반 사양 (General Specification)
- 크기: Ø14 × 11 mm (외부 나사형 시 Ø12 × 5 mm)
- 사용 온도: -20 °C ~ 200 °C
- 보관 온도: 0 °C ~ 70 °C
- 나사 크기: M12
- 하우징 재질: 스테인리스 스틸
재질 / 조합 (Materials / Combinations)
- Germanium: LT 모델용
- Silicon: 4M 모델용
- Borosilicate: 1M, 2M, 3M 모델용
대표 투과율 (Typical Transmission)
- LT: 0.78
- 1M: 0.80
- 2M: 0.87
- 3M: 0.92
- 4M: 0.93
표시된 값은 대표적인 수치이며, 차이가 있을 수 있습니다.
-
Product Description
컴팩트 파이로미터용 클로즈 포커스(CF) 렌즈는 짧은 거리에서도 작은 물체를 정밀하게 측정할 수 있도록 설계되었으며, 최소 측정 지점 크기는 사용되는 센싱 헤드 버전에 따라 달라집니다. 이 렌즈는 특정 투과율 값을 가지며, 측정 시 신호 손실을 최소화합니다. CF 렌즈는 내부 나사형과 외부 나사형 두 가지 유형이 있습니다. 내부 나사형은 센싱 헤드에 직접 조립되며, 외부 나사형은 대형 하우징 또는 라미나 에어퍼지 장치에 장착할 수 있도록 설계되었습니다. 렌즈는 끝 지점까지 회전하여 쉽게 설치할 수 있습니다. 최적 성능을 위해 렌즈 표면을 오염물질로부터 깨끗하게 유지하는 것이 중요합니다.
-
Downloads
-
Scope of Supply
- CF렌즈 1개 (ACCTCF)
