적용분야

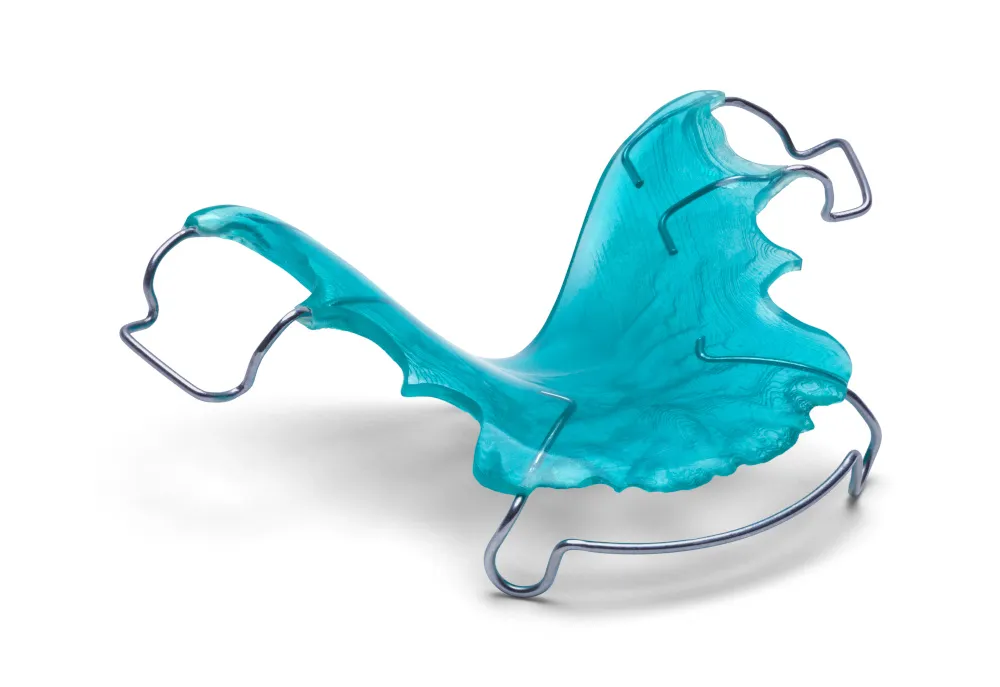

치과용 열성형 장비는 리테이너, 마우스가드, 얼라이너와 같은 맞춤형 치과 장치를 제작하는 데 필수적인 장비입니다. 이러한 장비는 열과 진공 압력을 이용해 열가소성 시트를 치아 모형의 윤곽에 정확하게 성형함으로써 환자의 치아 형태를 그대로 재현합니다.

공정은 보통 3D 프린터로 제작된 치아 모형에서 시작되며, 이 모형은 열가소성 소재를 성형하기 위한 기준 틀로 사용됩니다. 이후 폴리카보네이트나 EVA(에틸렌 비닐 아세테이트)와 같은 소재로 만들어진 열가소성 시트를 두께와 유연성에 따라 선택합니다. 선택된 시트는 열성형 장비에 고정됩니다.

장비는 열가소성 시트를 정확한 온도까지 가열하여 부드럽고 성형이 가능한 상태로 만듭니다. 이 단계는 매우 중요합니다. 소재가 과열되면 열화되거나 지나치게 부드러워져 장치의 착용감과 기계적 특성이 저하될 수 있습니다. 반대로 가열이 부족하면 소재가 치아 모형에 제대로 밀착되지 않아 착용감이 좋지 않은 결과가 나올 수 있습니다.

따라서 온도 제어는 열성형 공정에서 매우 중요한 요소입니다. 일관된 가열은 생산 사이클 전반에 걸쳐 균일한 품질을 유지하게 하여, 국부적인 탄화, 균열 발생, 소재 열화와 같은 문제를 방지합니다. 정확한 온도 감지는 열가소성 소재가 의도된 특성인 유연성, 강도, 투명성을 유지하도록 도와주어, 최종 치과용 장치가 환자에게 내구성과 편안함을 동시에 제공할 수 있게 합니다.

이처럼 정밀한 온도 관리는 치과용 장치의 성능과 착용감에 직접적인 영향을 미치며, 열성형 공정의 성공을 좌우하는 핵심 요소입니다.

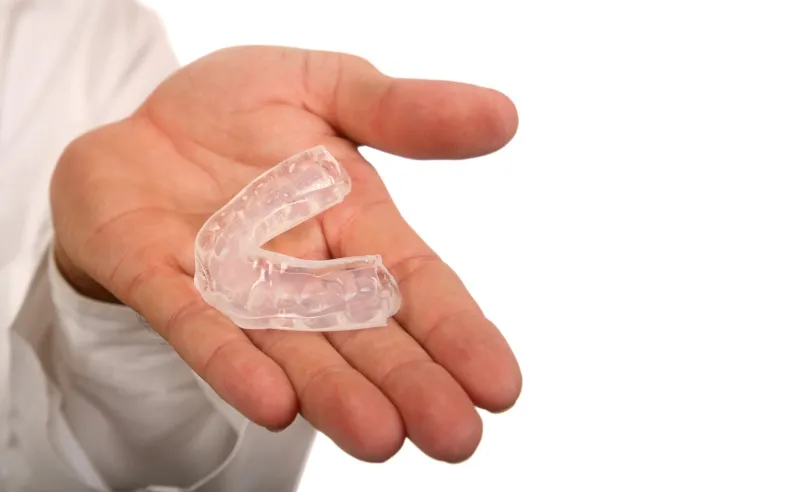

치과 기공소용 열성형 장비를 전문으로 제작하는 한 제조사는 스포츠 보호용으로 주로 사용되는 맞춤형 마우스피스를 생산합니다. 이러한 장비는 적외선 히터를 사용해 플라스틱 필름을 성형 전에 정확한 온도까지 가열함으로써 열의 균일성을 확보합니다. 표면 전반에 걸친 균일한 온도 분포와 성형 온도의 정밀한 제어는 고품질 결과를 얻는 데 필수적입니다.

적외선 비접촉식 온도 센서는 의료 장비, 특히 치과용 열성형 장비에서 매우 큰 장점을 제공합니다. 기존에는 적외선 히터 근처에 접촉식 센서를 설치해 온도를 측정했으나, 이로 인해 히터의 온도와 실제 플라스틱 시트의 온도 사이에 차이가 발생하는 경우가 많았습니다. 마우스가드의 착용 정확도를 향상시키기 위해 한 의료기기 업체는 비접촉식 온도 측정 기술을 도입했습니다. 적외선 히터 하부에 설치된 Optris CS LT 파이로미터는 가열 중인 플라스틱 필름의 온도를 직접 측정합니다. 이와 같은 정밀한 측정을 통해 목표 온도에 정확히 도달하는 순간 가열을 중단하고, 즉시 열성형 공정을 시작할 수 있습니다.

이 적용 사례에서는 적외선 히터가 단파장 적외선 영역에서 작동하는 반면, Optris CS LT 파이로미터는 서로 다른 분광 대역에서 측정하기 때문에 상호 간섭을 방지하고 정확한 온도 측정을 보장합니다.

에틸렌 비닐 아세테이트(EVA) 시트를 사용해 마우스가드를 제작할 때 이상적인 가열 온도는 약 110 °C에서 230 °C 범위입니다. 시트가 적정 온도에 도달하면 치아 모형 위에서 진공 성형이 이루어져, 안정적이고 편안한 착용감을 확보할 수 있습니다.

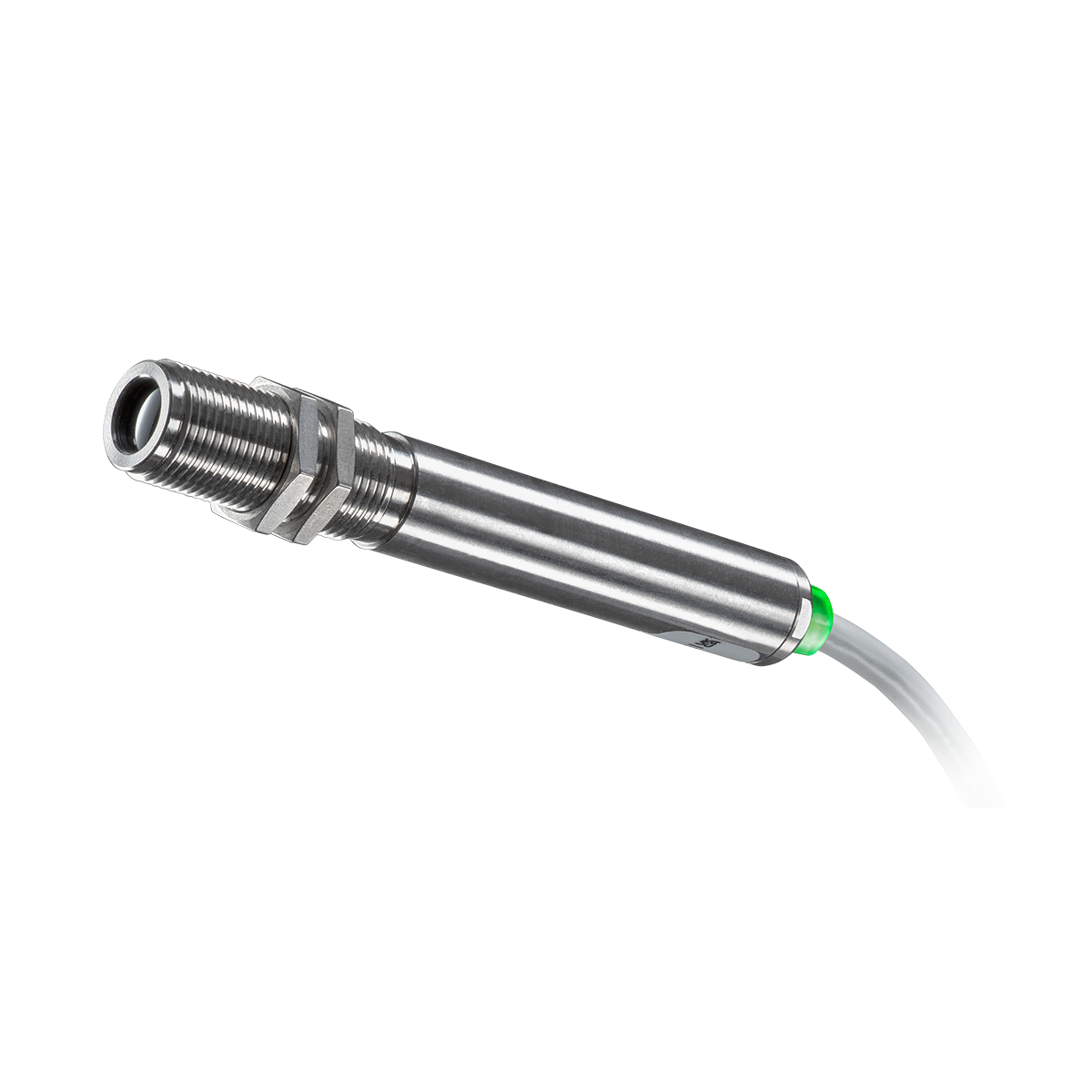

Optris CS LT 파이로미터는 측정 대상과 직접 접촉하지 않고도 정밀한 온도 값을 제공하여, 오염 위험 없이 열가소성 시트의 온도를 측정하는 데 이상적인 장비입니다. 컴팩트하고 견고한 설계로 공간이 제한된 환경을 포함한 다양한 장비 구성에 손쉽게 통합할 수 있습니다. 빠른 응답 속도를 갖춘 CS LT는 온도 변화를 신속하게 포착할 수 있어, 열성형 공정의 가열 단계와 같이 실시간 모니터링과 제어가 요구되는 공정에 매우 중요합니다. 이 파이로미터는 아날로그 및 디지털 출력 모두와 호환되어 어떤 장비에도 원활하게 연동할 수 있으며, 다양한 적용 분야에서 높은 유연성을 제공합니다. 또한 CS LT는 추가 냉각 장치 없이도 최대 80 °C(176 °F)의 환경에서 안정적으로 작동할 수 있어, 적외선 히터로 인해 발생하는 고열 환경에서도 매우 유용한 장점을 갖추고 있습니다.

CS LT 파이로미터는 신뢰성이 높을 뿐만 아니라 뛰어난 가격 대비 성능을 제공하여, 의료 및 산업 장비에 대량(직렬)으로 적용하기에 이상적인 선택입니다. 합리적인 가격에도 불구하고 품질이 타협되지 않으며, 항상 정확한 비접촉식 온도 측정을 제공합니다. 이러한 비용 효율적인 솔루션은 여러 대의 장비가 필요한 생산 라인에서 특히 유리하며, 높은 성능과 예산 제약 간의 균형을 효과적으로 맞출 수 있습니다. 또한 CS LT는 출고 시 완전 교정된 상태로 제공되어 설치 즉시 정확한 측정이 가능하고, 통합 과정을 단순화하며 설치 시간을 줄여줍니다. 이처럼 품질, 경제성, 사용 편의성을 모두 갖춘 CS LT는 제조업체에게 최고의 선택지로 평가받고 있습니다.
