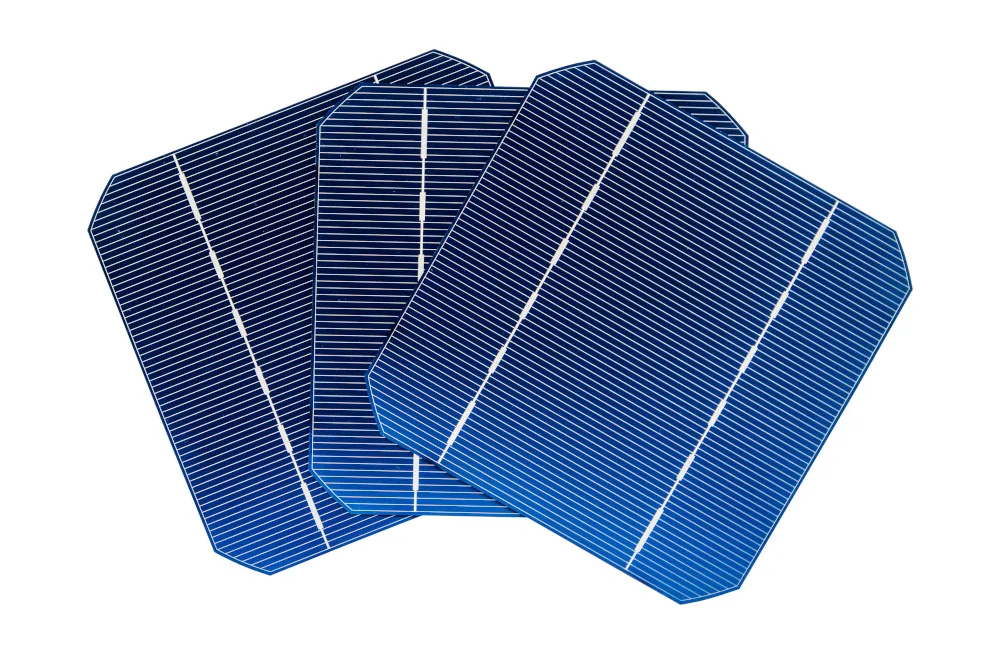

실리콘 태양전지는 작동 원리 측면에서 포토다이오드와 유사합니다. 일반적으로 얇은 두께의 p형 도핑 웨이퍼와 n형 도핑 웨이퍼를 접합하여 제작됩니다. 이렇게 형성된 p-n 접합부는 n측에 실리콘 나이트라이드(SiNx) 층으로 덮여 있으며, 이 층은 반사 방지 코팅 역할을 합니다. 태양전지에서 생성된 전류를 수집하기 위한 전극은 전면에 은(Ag) 라인 그리드 형태로 형성되고, 후면에는 전면적 알루미늄(Al) 전극이 적용됩니다. 공정 중 발생할 수 있는 단락(short circuit)을 방지하기 위해, 태양전지의 가장자리는 레이저 가공이나 화학적 식각 공정을 통해 전기적으로 절연되어야 합니다.
태양전지 공정 중 발생하는 균열이나 스크래치로 인해 p-n 접합부가 손상되거나, 가장자리 부분에 이상이 생기면 고장이 발생할 수 있습니다. 이러한 결함의 상당수는 원치 않는 누설 전류를 유발합니다. 이와 같은 고장은 공정 유발 션트(process-induced shunts)라 불립니다. 한편, 다결정 실리콘에는 침전물(precipitate)이 존재할 수 있으며, 이는 태양전지 내부에서 단락을 일으키는 재료 유발 션트(material-induced shunts)의 원인이 될 수 있습니다. 태양전지에서 션트는 암전류(dark current)가 증가하는 영역을 의미하며, 이는 전지의 효율을 크게 저하시킬 수 있습니다. 기원에 관계없이 모든 유형의 션트는 태양전지 효율에 부정적인 영향을 미치므로, 가능한 한 철저히 방지해야 합니다.
션트는 대부분 육안으로 확인하기 어렵지만, 태양전지 제조사는 전지 효율을 향상시키기 위해 이러한 결함을 반드시 찾아내고 제거해야 합니다. 또한 션트는 국부적인 발열을 유발하여 핫스팟을 형성하며, 장기적으로 태양전지 또는 모듈 전체에 손상을 줄 수 있습니다. 이는 태양광 모듈의 조기 열화나 고장으로 이어질 수 있습니다. 따라서 션트를 정확히 식별하고 제거하여 션트가 없는 태양전지를 공급하는 것은 제품의 신뢰도 유지와 시장 경쟁력 확보를 위해 필수적입니다.

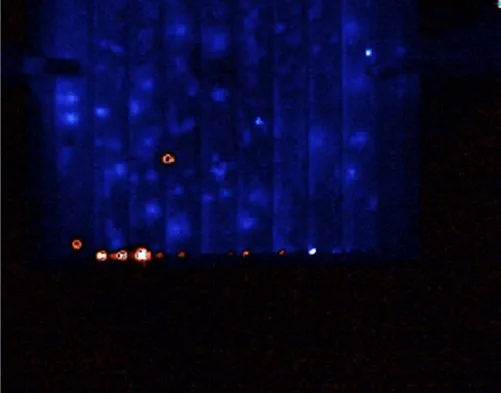

션트는 국부적으로 전류가 증가하는 영역을 형성하며, 이로 인해 국소적인 발열이 발생합니다. 션트의 크기에 따라 배경 온도 대비 수 mK에서 수 켈빈(K)에 이르는 열적 핫스팟이 생성될 수 있습니다. 일반적인 적외선 카메라의 노이즈 한계가 현실적으로 약 40~100 mK 범위에 있기 때문에, 비교적 강한 국부 열원은 검출이 가능합니다. 이는 강한 션트를 식별하는 데에는 충분한 수준입니다.
그러나 미세한 태양전지 결함은 기존의 정상 상태 열화상(steady-state thermography) 방식으로는 확인되지 않을 수 있습니다. 또한 태양전지 내부의 횡방향 열전도(lateral heat conduction)로 인해, 국부적인 열원이 정상 상태 열화상에서는 번져 보일 수 있습니다.
