고온용 비율 파이로미터

CSvision으로 구현하는 견고한 실시간 공정 모니터링

2023년 2월 28일

Optris의 신형 CSvision 시리즈 비율식 파이로미터를 사용하면, 금속, 용융체, 세라믹 등 다양한 물체의 온도를 비접촉 방식으로 안전하고 신뢰성 있게, 여러 거리에서 측정할 수 있습니다.

적외선 파이로미터는 높은 성능을 요구받습니다. 특히 금속 산업 분야에서는 열악한 환경에서도 항상 신뢰할 수 있는 측정값을 제공해야 합니다. 연기, 증기, 먼지 등은 종종 측정 대상의 시야를 방해하고 측정 신호에 영향을 줄 수 있습니다.

이러한 환경에서도 비율식 파이로미터는 안정적인 측정값을 제공합니다. 단일 채널 파이로미터와 비교했을 때, 광학부가 오염되거나 측정 대상이 이동하는 경우(예: 금속봉, 와이어)에도 보다 안정적인 결과를 얻을 수 있습니다.

신형 CSvision은 혁신적인 Smart Ratio Mode(SRM)를 탑재하여, 방사율이 변하는 대상에서도 정확한 측정을 수행할 수 있습니다. 내장된 비디오 시야 확인 기능과 모터식 초점 조절 기능을 소프트웨어나 앱을 통해 편리하게 조작할 수 있어, 대상에 맞춰 쉽게 초점을 맞출 수 있습니다.

또한 조절 가능한 2단계 밝기 감소 필터는 매우 뜨겁고 밝은 대상에서도 최적의 시야를 제공합니다. 여기에 기본 장착된 십자선 레이저를 사용하면, 모든 환경에서 간단하게 센서 정렬을 수행할 수 있습니다.

정밀 측정을 위한 두 가지 모델

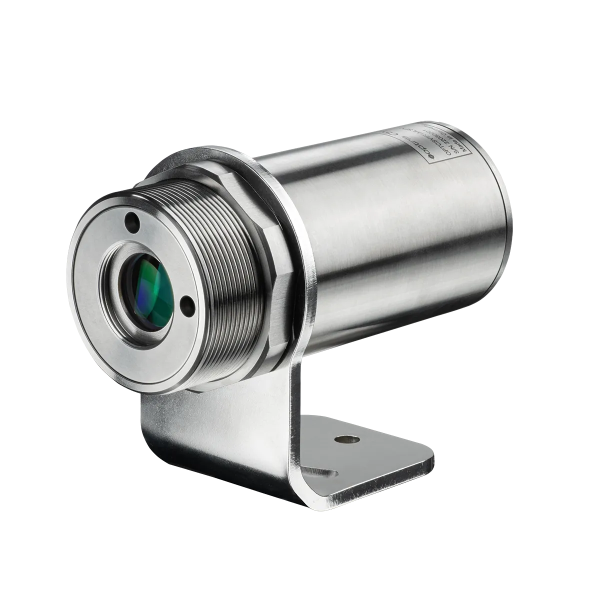

CSvision R1M은 최대 150:1의 광학 해상도와 600 °C부터 3000 °C까지의 측정 범위, 그리고 0.8~1.1 μm의 스펙트럼 범위를 제공하며, 냉각 없이도 최대 65 °C의 가혹한 산업 환경에서 사용할 수 있습니다. R2M은 75:1의 광학 해상도와 1.45~1.75 μm의 스펙트럼 범위를 갖추고 있으며, 300 °C부터 1400 °C까지의 온도 측정이 가능하고, 냉각 없이 최대 60 °C의 환경에서도 운용할 수 있습니다.

앱과 소프트웨어를 통한 간편한 설정 및 모니터링

Optris는 CSvision 시리즈를 통해 사용이 간편하고 빠르게 설치할 수 있는 솔루션을 제공합니다.

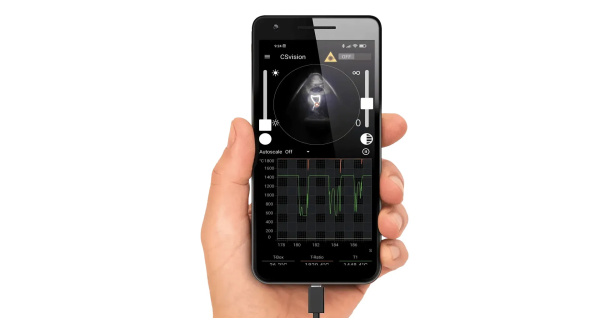

적외선 온도계는 IRmobile 안드로이드 앱과 CompactPlus Connect 소프트웨어와 연결 가능하여, 비디오 화면을 통한 센서 정렬과 실시간 공정 모니터링이 가능합니다.

또한 두 개의 아날로그 출력이 제공되어 공정 통합이 가능하며, RS485 또는 Modbus RTU와 같은 디지털 인터페이스도 지원됩니다.

선택 사양으로 제공되는 가변 프로그래밍 I/O 핀은 경보 출력, 신호 트리거, 외부 방사율/기울기 설정 등 다양한 용도로 사용할 수 있습니다.
